レーザーマーカー

トロテックのレーザーマーキング装置は金属、プラスチックなどの素材に対し、精度および耐久性の高いマーキングを実現します。トロテックでは、ガルバノレーザーワークステーション、一体型レーザーマーカー、高解像度設定でのマーキングに対応するフラットベッドレーザーをご用意しております。当社製品によるマーキングは、極度の高温、低温、多湿な環境下でも、鮮やかさを失いません。

資料を請求する

レーザーマーキング装置のメリットとは？

金属、プラスチック、有機素材に高精度、スピーディーかつ耐久性のあるレーザーマーキングが可能。単品生産からロット生産まで、効率良く対応。

高精度で鮮明なマーキング

QRコード、シリアルナンバー、ロゴ、フォントサイズ1ポイントの小さな文字まで、高い精度を誇るレーザーマーキングならくっきりとマーキングできます。均一で美しいコントラストの仕上がりを保証します。

消えないマーキングでトレーサビリティを確保

レーザーマーキングは、摩耗や腐食などの外的要因に耐性があります。部品の2次元コードや複雑なデータマトリックス、QRコードの改ざん防止に有効です。

高効率でサステナブルなレーザーマーキング

レーザーマーキングは非接触方式です。対象物を固定する必要がなく、マーキングで素材の表面に傷がつくこともありません。また、インクや工具といった消耗品も不要です。レーザーマーカーは、理想的な形で製造工程に組み込むことができます。こうした要素から、レーザーマーキングは時間短縮やコスト削減に最も有効なマーキングプロセスであるといえます。

動的データとネットワーキング

SpeedMark®レーザーソフトウェアは、外部データや制御コマンドに接続するための、自動化に対応したユーザーインターフェースを装備しています。ERPやデータベースなど、外部システムから直接取得した各種データを処理します。オートメーション用シーケンスをソフトウェア上で素早く簡単に作成でき、小ロットの個別生産がスピーディーに行えます。単品生産からロット生産まで、デジタル加工に幅広く対応。

一目でわかるトロテック・レーザーマーカー。

部品へのマーキングや情報の彫刻に、レーザーマーカーなら素早く正確に加工できます。SpeedMarkerシリーズでは、動的データを生産的にレーザーマーキングし、自動化プロセスをサポートします。レーザー加工に自由度の高さが求められる用途には、Speedy flexxが無限の可能性をもたらします。さらに、トロテックでは個々の要件に合わせてカスタマイズできる統合型操作コンソールを取り揃えています。

SpeedMarkerシリーズ
SpeedMarkerシリーズ
Speedy flexx
Speedy flexx

バッチによる自動マーキングが可能なレーザーマーキング装置、SpeedMarkerシリーズ（中ロット用）。

レーザーマーキング装置を手軽に製造環境に導入することができます。デジタルインターフェースによって、外部制御信号（例： フィールドバス自動化、外部データベース）に接続できます。高品質の光学部品とレーザー部品を採用したSpeedMarkerは、生産性の向上と鮮明なマーキングを両立します。

※日本では、SpeedMarker 300のみ販売しております。

基本仕様

加工エリア（幅×奥行） 最大1300 × 450 mm
ワークピースの最大高さ 687 mm
レーザーの種類 CO2 、ファイバーレーザー
レーザー出力 20～100 W / 20 + 100 W MOPA

SpeedMarkerシリーズ

用途に最適なレーザーマーカーとは？

素材、業種に最適なレーザーマーキング装置をお探しください。

金属、プラスチック、有機素材
金属、プラスチック、有機素材
金属、プラスチック、有機素材 - Anchor
機能的／装飾的なマーキング、動的データのレーザーマーキング
機能的／装飾的なマーキング、動的データのレーザーマーキング
機能的／装飾的なマーキング、動的データのレーザーマーキング - Anchor
業界
業界
業界 - Anchor

金属、プラスチック、有機素材に対応するレーザーマーカー

費用対効果が高くサステナブルな金属へのマーキング

レーザー加工機なら、 軟質・硬質の金属 や合金に、読みやすく消えないマーキングを素早く施せます。トロテック・レーザーマーキング装置は、 トレーサビリティ用のマーキングから、ロゴ・製品への自由度の高いマーキング、一個単位のロットや、 販促品のパーソナライズまで幅広い用途に適しています。消耗品やツールの摩耗がない非接触式のマーキングプロセスで、マーキング1回あたりのコストを抑えます。アニーリングマーキングにより、合金の表面を傷付けることなくマーキングできます。

金属のマーキング

部品のマーキング - スイッチ

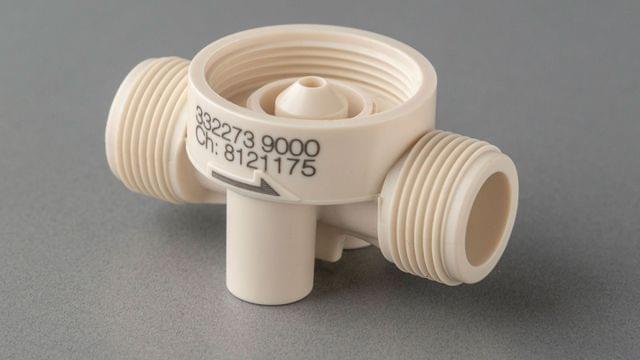

ファイバーレーザーで、プラスチックを高品質かつ効率的にマーキング

ABS、PC、ポリアミドなどのプラスチック素材に、 最高品質の消えないマーキングが素早く施せます。マーキングの内容は自由自在、単品や小ロットでもセットアップの手間が省け、経済的なマーキングが可能です。ファイバーレーザーはプラスチックのマーキングに特に適しており、高品質かつ安定した仕上がりを短時間でかなえます。ファイバーレーザーは基本的にメンテナンスフリーです。最低25,000時間のレーザー寿命を誇ります。ファイバーレーザーを使えば、あらゆるプラスチック素材への素早く簡単で高精度なマーキングを、高水準に仕上げることができます。

プラスチックのレーザーマーキング

レーザーマーカーの用途

レーザーで部品を直接マーキング

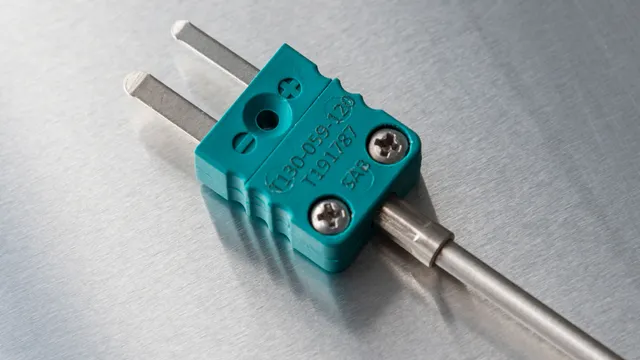

機能的マーキング：データマトリックスコード、金属へのシリアル番号

詳細なトレーサビリティ情報のマーキングは、もはや完成品のみではなく、個々の部品にも対応可能です。品質保証において徹底したトレーサビリティを確保するためには、高品質はもとより、それ以上に迅速なマーキング技術が求められます。レーザーマーキング装置は、非常に小さな金属面にも圧倒的なスピードで解像度の高いデータマトリックスコードやシリアルナンバーをマーキングすることができます。

機能的なマーキングでトレーサビリティを確保

ダイナミックデータを使用したマーキング

レーザーマーキングは高精度のため、微細なデザインやフォントサイズ1ポイントの小さな文字、精密な形状でもくっきりとマーキングできます。また、レーザーマーキングは摩擦、熱、酸にも強い、安定の仕上がりが特徴です。データプレートや金属タグの製作も 、消耗品いらずで摩耗のない、非接触マーキングが可能です。プラスチック製品や金属製品に素早く簡単にマーキングができ、トレーサビリティを確保できます。

レーザーマーキングでトレーサビリティを確保

装飾的マーキング：ジュエリー

レーザーマーキング装置では、 時計の小型部品の名前やトレーサビリティの表示 といった機能的なマーキング、 ジュエリー特有の超微細な彫刻加工が可能です。レーザー加工機のメリットはその高い精度にあります。ジュエリーのマーキングでは、極小の装飾部品も素早く、緻密に、そして最高の品質でマーキングや彫刻を施すことができます。ロゴ、立体成型品、各種グラフィックまで、非接触加工で耐久性、効率も抜群。レーザーマーキングがあらゆるお客様のご希望にお応えします。

ジュエリーの彫刻

あらゆる業種に対応するレーザーマーキング装置

金属カット工具

堅牢さが求められる機械工学分野のレーザーマーキング

コード、部品、製品のマーキングに、優れた耐久性と精度を発揮します。機械工学の分野では、材料に大きな負荷がかかるものです。ですから、耐久性があり消えないマーキングは、レーザー技術による大きなメリットであるといえます。改ざん防止にも効果的です。シリアルナンバー、動的データ、データプレート、製品情報など、あらゆる素材に素早く非接触加工できます。ツールや部品への傷やマーキングのにじみもありません。

製造業向きのレーザーマーキング装置

医療分野でのレーザーマーキング：高い精度と安全性を備えたマーキング

手術用・医療用器具やインプラントまで、マーキングレーザーによるマーキングが可能です。酸、洗浄剤、体液への耐食性に優れたマーキングは化学反応を起こすことがなく、機械判読可能です。体内に長期間留置するインプラント類でも、レーザーマーキングに起因する有害物質が放出されることはありません。

医療技術分野とレーザーマーキング

自動車産業で活用される、高品質で経済的なレーザーマーキング

安全関連部品に確実かつ一貫したトレーサビリティが求められる自動車産業で、レーザーマーキングが活躍します。生産データ、日付、部品番号、シリアル番号、バッチ番号など、あらゆる素材に読み取り可能な表示が必要です。個々の生産工程に合わせて自在に対応できるトロテックのレーザーマーカーは、自動車部品のマーキングを、経済的かつ高品質に実現するソリューションです。レーザーマーキングを活用することで、自動車メーカーは自社製品の高い品質と安全性をアピールでき、ユーザーの信頼を獲得することができます。

自動車用マーキング向けレーザー加工機

部品のマーキング - バッテリーハウジングへのマーキング
部品のマーキング - ファン制御盤へのマーキング

電子機器・センサー関連分野において、コスト効率の良い製造を実現

電子機器産業では、プリント基板や端子、開閉装置などが完全自動で大量生産されるのが一般的です。こうした工程では、複数の情報を含む部品には二次元コードの表示が必要ですが、このコードは小さく、かつ複雑なものです。レーザーマーカーを使えば、高コントラストで耐久性も高いマーキングをごく短時間で実現できます。消耗品は不要なため、生産のコストダウンにも大きく貢献します。 インクジェットやラベルといった消耗品が必要な従来のマーキング方法に比べ、レーザーマーカーによるマーキングは費用対効果が高く、環境にも優しいソリューションです。特に小型部品のマーキングや大量生産に適しています。

電子部品のレーザーマーキング

レーザーマーキングカットツール

工具や金型製作で活用される、自由度と耐久性の高いレーザーマーキング

シリアルナンバー、ダイナミックデータ、データプレートなど、さまざまな形状の工具に、極小サイズのフォントも正確なレーザーマーキング。レーザー加工は非接触で化学物質を使用しないため、ワークピースの特性を変えることはありません。マーキングは環境にも優しく、洗浄コストが別途かかることもありません。

工作機械のレーザーマーキング

腕時計部品に適したレーザーマーキング

完璧な精度：ジュエリー産業で求められる、薄さ、ディテール、品質をかなえるレーザーマーキング

表面処理にも、部品へのマーキングにも。 トロテックのレーザー加工機は、リングの外周・内周どちらにも難なくレーザーマーキングを施すことができます。時計の部品、腕時計のゼンマイ、振動錘、ベゼル、リューズ、腕時計のハウジング、腕時計の裏蓋、文字盤などにも、レーザー加工機で効率良く、素早く、正確にマーキング・彫刻加工が可能です。極めて小さくデリケートな時計部品にもマーキングできます。完成品のプレビュー機能搭載のほか、トロテックの高機能で柔軟なテクノロジーを駆使したことで、非常に高速な加工と高い精度での再現性を実現しています。トロテックのレーザーマーキングは表面処理はもちろん、部品のマーキングも高精度にこなします。

時計製造業向けのレーザーマーキング

プラスチック成形における、耐久性・効率性に優れたマーキングソリューション

プラスチック成形では、高い精度と効率性を備えたレーザーマーキングが活躍します。変色や発泡などの手法により、環境に配慮しながら材料を浪費することなく、プラスチック部品に耐久性、視認性、コントラストの高いマーキングが可能です。 レーザーマーカーでは、複雑な2次元コードやバーコード、製品情報などを 非常に小さなスペースに入れて加工することができます。また、レーザー加工機を使用すると、継ぎ目が残らず、製品の品質も向上します。レーザー加工機なら、テンプレートや消耗品がなく、製造コストも抑えることができます。

プラスチックのレーザーマーキング

航空宇宙産業に、安心の産地証明を

高い耐熱性と鮮明なマーキングが可能なレーザーマーキング装置は、航空機、衛星、ロケットエンジン部品のトレーサビリティの最適化に貢献します。ニードルエンボスのような従来の手法でもデータマトリックスコードの作成は可能ですが、検査や事故などによる傷みがあると読み取りが困難な場合があります。

レーザーマーカーでトレーサビリティを確保

販促品業界におけるレーザーマーカー

販促品業界では、皮革、布地、ガラス、紙、プラスチックなど、さまざまな素材の商品を加工することが一般的です。販促品に求められる高い品質のマーキングなら、 Speedyレーザー加工機  と SpeedMarkerレーザーマーキング装置 の組み合わせが理想的です。Speedy laserはプラスチック、皮革、布地のマーキングに特化した機種、SpeedMarker  は、金属やプラスチックのマーキングに最適な機種です。この2機種を組み合わせることで、さまざまな広告素材を高速かつ高精度に彫刻できるようになります。

販促品のレーザーマーキング

自動マーキングシーケンスに適した、SpeedMarkマーキングソフトウェア

SpeedMarkは、動的データ、シリアル番号、コードの作成など、あらゆる標準的なマーキング作業に対応するプログラムモジュールを備えています。プログラミングの知識は特に必要ありません。可能性は無限大、ユーザー専用のインターフェースで全自動マーキングが実現します。各種のスクリプト機能を活用すれば、個々の作業指示の効率と品質が最大限に高められ、エラーの発生要因を排除することができます。

マーキングソフトウェア、SpeedMark

レーザーマーキング装置に関するサービス内容。

https://www.troteclaser.com/static/images/Laser_Machines/consulting-service/trocare-service.jpg

プロテクションプランのメンテナンスで最大限の生産性を実現

予期せぬ修理費用発生や機械の完全故障は、大きな損害となります。プロテクションプランのパッケージ（保守プラン）には、トロテック・レーザーマーカーの年間保守サービスが含まれています。万が一、レーザーの出力低下や故障が発生した場合には、カスタマーサービスが迅速な復旧に向け、電話や訪問で対応いたします。

プロテクションプラン

https://www.troteclaser.com/static/images/Laser_Machines/custom-laser-solutions/custom-laser-engineering.jpg

生産ラインにカスタマイズして統合できるレーザーマーカー

トロテックは、レーザー加工と生産フローの枠組み条件をあらゆる角度で分析し、お客様専用のレーザーソリューションをご提案します。生産量、規格への適合、時間と予算に加え、装置やレーザーの安全性など、お客様のご要望に応じて最適な装置をご提案します。
※日本では取り扱っておりません

特注のレーザーソリューション

お客様のご要望をかなえる最適なソリューションをご提案いたします。

ご相談を承っております。

お問い合わせ

レーザーマーキングの手法に関するお役立ち情報

ご購入の前に、マーキングレーザーに関する詳細情報をご希望ですか？レーザーマーキングについて知っておくべき情報は、こちらのガイドでご確認ください。

フラットベッドレーザーとガルバノレーザー
フラットベッドレーザーとガルバノレーザー

レーザープロッター（いわゆるフラットベッドレーザー）とガルバノレーザーでは、レーザー光が材料に達するまでの経路が異なります。フラットベッドレーザーの場合、レーザー光は固定式の鏡によってX軸、Y軸方向に誘導されます。一方、ガルバノレーザーの場合、レーザー光は高速で移動する鏡によって誘導されます。

フラットベッドレーザーとガルバノレーザー

レーザーマーキングの仕組み
レーザーマーキングの仕組み

レーザーマーキングでは、圧縮されたパルスレーザー光によって素材の表面に変化を与え、加工します。変色、彫刻、除去、発泡など、さまざまな方法があります。

レーザーマーキング

レーザーマーキングとニードルエンボス+インクジェット

マーキングの種類

アニーリングマーキング

局所加熱によりワークピースを変色させ、消えないマーキングを施します。
/ja/learn-support/helpcenter/laser-marking-steel-through-annealing-process

変色

レーザー加工機の熱で、材料の組成に応じてさまざまな色調に変化させる化学プロセスです。

レーザー彫刻

レーザー光が固体表面を溶かして蒸発させ、材料の一部が取り除かれることでくぼみが形成されます。

除去

材料の一部が取り除かれる際、上層部と下層部の色の差で、コントラストが生まれます。

発泡

素材が溶けて発泡し、発生した気泡が光を乱反射させることで、マーキング部が明るく見えます。

炭化

炭素の燃焼により、消えないマーキングを施すプロセスです。

金属の深彫り

深彫りの工程は、基本的にレーザー彫刻と同じです。深彫りの場合は、数回のパスが必要です。

陽極酸化アルミニウムへの黒マーキング

MOPAレーザーでは天然の陽極酸化アルミニウムに対し、グレー系の色から濃いブラックまで、鮮明なマーキングが可能です。

金属のマーキングに適したレーザー光源は？

金属の加工に最適なレーザー光源、ファイバーレーザー

ファイバーレーザーは、変色による金属へのマーキング、金属への彫刻のほか、プラスチックへの高コントラストなマーキングに最適です。前処理や後処理は必要ありません。細部まで均一かつ非常に正確なマーキングに仕上がります。耐久性のあるマーキングによって、偽造防止効果も得られます。

CO2 レーザーによる、マーキング剤を用いた金属マーキング

CO2 レーザー光源による金属へのマーキングでは、マーキング剤を用いなければ理想的な結果が得られません。高出力レーザーでのみ起こる反応です。マーキング剤なしでは素材が変形する、彫刻の細部が不明確になるなどの場合があります。しかし、有機素材の場合、単品から大量ロットまで、CO2 レーザーで高効率に自動マーキングすることが可能です。

金属へのレーザーマーキング手法
