産業用レーザーマーキング装置 SpeedMarker

  •  個別部品から大量バッチまで、最大100倍のスピードでマーキング
  • ユースケースに応じて柔軟に設定できる高機能ソフトウェアを搭載
  • 自動化プロセスとの統合にも最適
お問い合わせ 専門スタッフにSpeedMarkerについて問い合わせる

トロテックのレーザーマーキング装置、SpeedMarker

SpeedMarkerシリーズのすべての装置は、高速ガルボヘッドを装備しています。システムは、ファイバーレーザー（波長1060 nm）とCO2 RFレーザー（波長10600 nm）がございます。

※日本では、SpeedMarker 300のみ販売しております。

SpeedMarker 1600
SpeedMarker 1600
SpeedMarker 1350
SpeedMarker 1350
SpeedMarker 1300
SpeedMarker 1300
SpeedMarker 700
SpeedMarker 700
SpeedMarker 700RT
SpeedMarker 700RT
SpeedMarker 300
SpeedMarker 300
SpeedMarker 50
SpeedMarker 50

大型部品の個別マーキングや、小型部品の大量バッチ処理に最適な広い加工エリア。 ソフトウェア制御のX軸、Y軸、Z軸（標準装備）、自動リフトドア、SpeedMark® レーザーソフトウェアを装備し、レンズも豊富な種類からお選びいただけます。

技術データ

最大マーキング面積  1300 x 450 mm
最大ワークピース高さ (F160)  424 mm
レーザー出力 (ファイバー)  20～50W
レーザー出力 (MOPA)  20～100W
レーザークラス   2

SpeedMarkerシリーズの専門家に問い合わせる

SpeedMarkerで生産プロセスの自動化を実現

自動化で生産効率アップ

SpeedMark®レーザーソフトウェアはレーザー加工を一元的に制御するだけでなく、外部データ接続用の、自動化対応インターフェイスや制御コマンドも提供します。無限のスクリプトオプションは、繰り返しマーキングによる一貫した高い品質を保証します。さらに、高品質のレンズと構成部品がマーキングの視認性を確保します。

短期間で成果を発揮

SpeedMark® ソフトウェアは、直感的に操作できるグラフィカルなプロセス指向インターフェースを備えており、専門的なプログラミング知識がなくてもマーキング工程を視覚的に構築することができます。多様な材料に対応したパラメータデータベースにより、不良品の発生を最小限に抑え、作業時間の短縮にも貢献します。こうした機能により、レーザーマーキング装置は一点物の製作だけでなく、大量生産にも柔軟に対応できます。

専門スタッフにSpeedMarkについて問い合わせる

安全設計

ソフトウェアと装置は、レーザーセルの操作を直感的かつスムーズに行えるよう設計されているだけでなく、安全性にも十分配慮されています。すべての機能は、生産性の向上とレーザーおよび装置の高い安全性を両立するために設計されています。自動リフトドア、迅速な部品交換を可能にするロータリーインデックステーブル、視認性を高めたウィンドウ設計などの要素が、効率的で安全なワークフローを実現します。

レーザーマーキング装置のメリット

最大100倍速でマーキング

傾斜面、球体、ボウル、円筒、パイプなどの立体形状も、バーチャルロータリー彫刻機能を使えば、最大100倍のスピードでマーキングが可能です。3D形状を物理的に回転させるのではなく、ソフトウェア制御のレンズシステムにより常に焦点を対象物に合わせて移動させることで、高精度な加工を実現します。複雑な固定や遅い機械的回転、ロータリー彫刻用アタッチメントの面倒なセットアップは、もう必要ありません。

50～100 %  機械式ロータリー彫刻より10倍
高速 速いセットアップ

バーチャルロータリー

自在にレーザープロセスを構築

レーザー加工の工程を自らプログラミング可能です。あらかじめ用意されたプログラミングモジュールを活用することで、複雑な処理のシーケンス、他システムとの連携、オリジナルの操作画面の作成まで、柔軟に構成できます。これにより、オペレーターは外部サポートに頼ることなく、スピーディに新たな製造プロセスを立ち上げ可能。仕様変更や製品ごとの要件に応じたプロセス調整も、迅速かつ自社内で完結できます。

>25  1
事前定義されたプログラムモジュール 柔軟に対応するレーザーソフトウェア

SpeedMark

あらゆる材料へのマーキングが可能

Excel、SAP、Eコマースシステム、データベースのデータを直接処理することで、個々の部品を一貫性のあるデータで自動的に個別化できます。プログラミングやすべての動的データの処理を直接行うことができるレーザーソフトウェアにより、サードパーティ製プログラムは必要ありません。最大10個のジョブショッパーから、1時間あたり最大350個の大量生産まで。

∞ 10～350
個別内容  1時間あたりの個数

SpeedMark

完全なプロセス統合。

レーザー装置をオートメーション環境に統合します。 外部制御信号（例：フィールドバスオートメーション）と外部データ（例：シリアル番号またはコード）の両方を、デジタルインターフェイスを使用して統合できます。

20/20 1
デジタルI/O 継続的な製造ワークフロー

プロセスの信頼性を高める設計。

信頼性、安定した品質、継続的な稼動、容易なサービス性は、トロテック・レーザーマーキング装置の優れた特徴です。 すべての部品は、24時間365日の産業生産で使用できるように設計されています。

24時間365日 1
使用中 長いレーザー寿命

レーザーマーキング装置（小～大ロット生産向け）

トロテックのレーザーマーキング装置は、多様な材料・用途に対応可能です。小型から大型まで、さまざまなタイプのレーザーマーキング装置を取り揃えており、プロジェクトの内容やご要望に最適なソリューションをご提供します。経験豊富な当社の専門スタッフが、お客様のニーズに最も適した装置をご提案いたします。

SpeedMarkerシリーズの詳細を問い合わせる

レーザーマーキング装置の特徴

ユーザーフレンドリーなフォーカス調整

内蔵のフォーカス・ファインダーを使用することで、迅速かつ簡単に焦点合わせが可能です。
/ja/laser-machines/laser-accessories/focus-finder

卓越した視認性

高品質なF-シータレンズにより、加工エリア全体にわたって高い精度と効果を確保します。
/ja/laser-machines/laser-accessories/galvo-focus-lenses

理想的な深彫り加工

わずか2ステップの簡単な操作で、確実な深彫りを実現できます。

大型部材にも対応

最大で1230 × 450 × 427 mmのワークピースをマーキング可能。幅広いサイズに柔軟に対応します。

安定した高い生産性

プロテクションプラン（保守サービス）をご利用いただくことで、長期にわたり安心・安全にレーザー加工機をご使用いただけます。
/ja/learn-support/trocare

正確な位置決め

内蔵カメラシステムSpeedMark Visionが、マーキング位置を正確に捉えます。

広いワークスペース

多軸システムと自動セグメンテーション機能により、加工エリア全体を有効活用できます。

柔軟なマーキング対応

ガルバノ式レーザーマーキング装置は、単品から大量生産まで対応可能。部品、種別プレート、工具などに柔軟にマーキングできます。

セットアップが簡単なワークピースキャリア

アレイ機能により、複数の部品をワークピースキャリアに効率よく配置できます。

CE準拠の安全性

すべての公的安全基準を満たした設計で、安心してご使用いただけます。

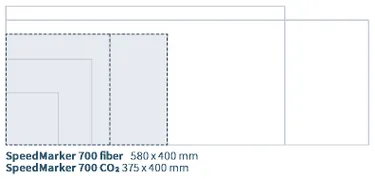

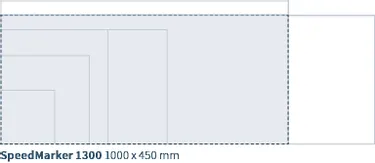

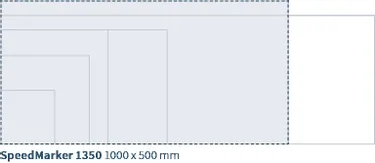

レーザーマーキング装置の加工エリア比較

トロテックは、様々な大きさの加工エリアのレーザーマーキング装置を提供しています。下記に詳細を記載しております。

SpeedMarkerシリーズのテクニカルデータ

  SpeedMarker 1600 SpeedMarker 1350 SpeedMarker 1300 SpeedMarker 700 ファイバー SpeedMarker 700RT SpeedMarker 700 CO₂ SpeedMarker 300 SpeedMarker 50 ファイバー
最大マーキング面積 1300 x 450 mm 1000 x 500 mm 1000 x 450 mm 580 x 495 mm 310 × 310 mm 1000 x 500 mm 190 x 190 mm 310 × 310 mm
最大ワークピース高さ (F = 160) 424 mm 684 mm 450 mm 490 mm 195 mm   168 mm
最大ワークピース高さ (F = 254) 317 mm 577 mm 343 mm 383 mm 195 mm   61 mm
本体寸法（幅×奥行×高さ） 1600 x 1030 x 1790 mm 1300 x 1327 x 2040 mm 1300 x 1030 x 1800 mm 780 x 981 x 1802 mm 780 x 1144 x 1804 mm 780 x 1188 x 1802 mm 572 x 851 x 653 mm 375 x 800 x 666 mm
最大マーキング速度 12 m/s (F = 160 mm) 12 m/s (F = 160 mm) 12 m/s (F = 160 mm) 12 m/s (F = 160 mm) 12 m/s (F = 160 mm) 12 m/s (F = 200 mm) 12 m/s (F = 160 mm) 12 m/s (F = 160 mm)
最大位置決め速度 12 m/s (F = 160 mm) 12 m/s (F = 160 mm) 12 m/s (F = 160 mm) 12 m/s (F = 160 mm) 12 m/s (F = 160 mm) 12 m/s (F = 200 mm) 12 m/s (F = 160 mm) 12 m/s (F = 160 mm)
レーザー出力 (ファイバー) 20、30、50W 20、30、50W 20、30、50W 20、30、50W 20、30、50W   20、30、50W 20、30、50W
レーザー出力 (MOPA) 20、100W 20、100W 20、100W 20、100W 20W   20、100W 20、100W
レーザー出力 (CO₂)           60、120W
レーザークラス 2 2 2 2 2 2 2 4
重量 500 kg 580 kg 400 kg 260 kg 300 kg 260 kg 77 kg 62 kg
最大積載量 50 kg 50 kg 50 kg 50 kg、（Y軸アーム） 30 kg 20 kg 50 kg 25 kg
X軸 標準 標準 標準 オプション     標準 オプション
Y軸 標準 標準 オプション オプション     オプション オプション
Z軸 標準 標準 標準 標準 標準 標準 標準 標準

SpeedMarkerシリーズで加工可能な材料

    CO₂

      彫刻 カット マーキング
    アクリル ✔ - -
    ガラス ✔ - -
    プラスチック板 - - -
    皮革 ✔ ✔ ✔
    金属* - - -
    紙 ✔ ✔ ✔
    プラスチック ✔ ✔ -
    石材 ✔ - -
    布地 ✔ ✔ ✔
    木材 - - -

    *厚さ0.5 mmまでの金属フィルムをカット可能。個別にテストカットを行うことをお勧めします。

    トロテックの材料専門家に問い合わせる

    ファイバー

      彫刻 カット マーキング
    アクリル - - -
    ガラス - - -
    プラスチック板 - - -
    皮革 - - ✔
    金属* ✔ - ✔
    紙 - - ✔
    プラスチック - - ✔
    石材 - - -
    布地 - - ✔
    木材 - - -

    *厚さ0.5 mmまでの金属フィルムをカット可能。個別にテストカットを行うことをお勧めします。
