Lasermärkningsmaskiner för alla branscher: SpeedMarker

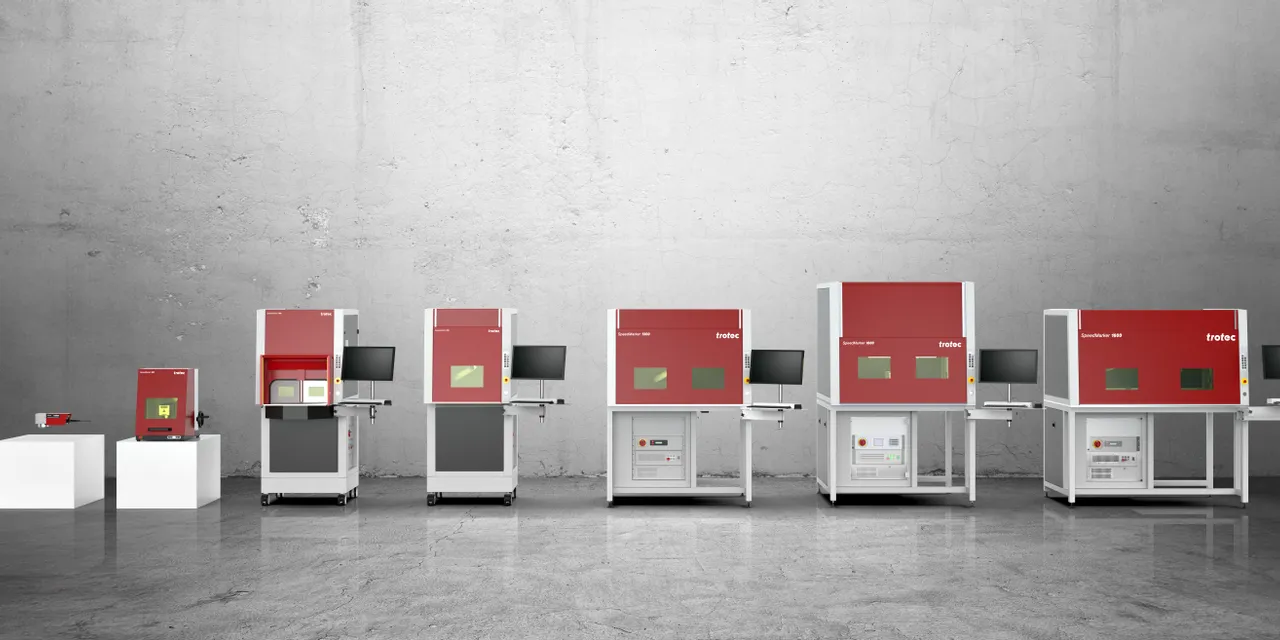

SpeedMarker lasermärkmaskiner från Trotec.

Alla maskiner i SpeedMarker-serien är utrustade med ett galvohuvud med hög hastighet. SpeedMarker-systemen finns tillgängliga med fiberlasrar med en våglängd på 1 060 nm eller med en CO2 RF-laser (våglängd 10 600 nm).

SpeedMarker 1600

SpeedMarker 1350

SpeedMarker 1300

SpeedMarker 700

SpeedMarker 700RT

SpeedMarker 300

SpeedMarker 50

Stort arbetsyta för direkt märkning av enskilda stora komponenter eller stora serier av små delar. Mjukvarustyrd x-, y- och z-axlar som standard, automatisk lyftdörr och laserprogrammet SpeedMark®. Olika linser finns tillgängliga.

Tekniska data

Maximal märkyta	1300 x 450 mm
Maximal höjd på arbetsstycke (F160)	424 mm
Lasereffekt fiber	20 – 50 W
Lasereffekt MOPA	20 – 100 W
Laserklass	2

Kontakta en expert på SpeedMarker-serien

SpeedMarker – skapad för automatisering.

Bli produktiv med automatisering.

Laserprogrammet SpeedMark® styr inte bara laserprocessen centralt utan erbjuder också automatiseringsvänliga gränssnitt för anslutning av externa data och styrkommandon. Oändliga skriptalternativ garanterar en jämn kvalitet på återkommande märkningar. Lasermärkningens läsbarhet garanteras av högkvalitativa linser och komponenter.

Bli produktiv direkt.

Programvaran SpeedMark® är baserad på ett grafiskt processorienterat gränssnitt. Med hjälp av detta kan du planera märkprocessen visuellt utan särskilt avancerade tidigare programmeringskunskaper. Den integrerade parameterdatabasen för olika material bidrar också till att spara tid eftersom den reducerar antalet kassationer till ett minimum. Därför är lasermärkningsmaskinerna perfekt lämpade för såväl serieproduktion som specialtillverkade produkter.

Kontakta en SpeedMark-expert

Bli produktiv på ett säkert sätt.

Programvaran och lasermaskinen är inte bara utformade för att säkerställa enkel och intuitiv hantering, utan också för total säkerhet vid hantering av lasercellen. Alla funktioner tar hänsyn till maximal laser- och maskinsäkerhet, samtidigt som produktiviteten ökar. Genomtänkta element som den automatiska lyftdörren, det roterande indexeringsbordet för snabbt byte av delar och fönsterkonceptet ger dig produktiva arbetsflöden.

Fördelar med lasermärkmaskiner.

Märk 100x snabbare.

Märk lutande plan, sfärer, skålar, cylindrar och rör upp till 100 gånger snabbare med virtuell rotationsgravering. Istället för att rotera 3D-objektet mekaniskt styrs fokus hela tiden över objektet med ett mjukvarustyrt linssystem. Detta gör att tidskrävande uppgifter som komplex fastspänning, långsam mekanisk rotation och inställning av den mekaniska roterande gravyranordningen tillhör det förflutna.

snabbare än mekanisk rotationsgravering	snabbare montering
50–100 %	10x

Virtuell rotation

Programmerad av dig.

Programmera dina laserprocesser själv. Du kan enkelt sätta ihop komplexa sekvensprogram, interaktioner med tredjepartssystem eller egna operatörsskärmar med hjälp av förinställda programmeringsmoduler. På så sätt kan systemoperatörerna ställa in nya produktionsprocesser snabbt och utan support från tillverkaren. Dessutom kan ändringar på grund av förändrade krav implementeras snabbt och oberoende.

förinställda programmoduler	laserprogram för allt
>25	1

SpeedMark

Märk allt som behöver märkas.

Bearbeta data direkt från Excel, SAP, e-handelssystem eller databaser och du kan individualisera separata delar automatiskt och med konsekventa data. Du kan programmera och processa alla dynamiska data direkt i laserprogrammet – utan hjälp av tredjepartsprogram. Från tillfälliga jobb på upp till 10 arbetsstycken, till massproduktion med upp till 350 arbetsstycken per timme.

individuella komponenter	arbetsstycken per timme
∞	10–350

SpeedMark

Fullständig processintegrering.

Integrera ditt lasersystem i din automationsmiljö. Både externa styrsignaler (t.ex.: fältbussautomation) och externa data (t.ex.: serienummer eller koder) kan integreras med hjälp av digitala gränssnitt.

digital I/O:s	fortlöpande tillverkningsflöde
20/20	1

Utformad för processtillförlitlighet.

Tillförlitlighet, jämn kvalitet, kontinuerlig drift och servicevänlighet är egenskaper som perfekt beskriver Trotecs lasermärkmaskiner. Alla komponenter är konstruerade för användning dygnet runt i industriell produktion.

i användning	livslång laser
Dygnet runt	1

Lasermärkmaskiner för små och stora projekt.

Trotecs lasermärkmaskiner kan användas till olika material och en mängd olika projekt. Beroende på arbetet kan våra små lasermärkningsmaskiner, en större eller till och med en specifik maskin vara bäst lämpad för att få jobbet gjort. Våra experter ger dig gärna råd om vilken som passar dina behov!

Kontakta en expert på SpeedMarker-serien

Funktioner hos lasermärkmaskinerna.

Användarvänligt fokus.

Fokusera snabbt och enkelt med den integrerade fokussökaren.

/sv/lasermaskiner/lasertillbehoer/fokussoekare

Utmärkt läsbarhet.

Högkvalitativa F-Theta-linser garanterar ett perfekt appliceringsresultat på hela ytan.

/sv/lasermaskiner/lasertillbehoer/fokuslinser-for-olika-arbetsfaltstorlekar

Optimal djupgravyr.

Perfekt djupgravyr med två enkla steg.

Stora delar på upp till 1230 x 450 mm.

Du kan märka arbetsstycken med en storlek på 1230 x 450 x 427 mm.

Alltid produktiv.

TroCare är ett anpassat servicepaket för maximal produktivitet, tillförlitlighet och kalkylerade driftskostnader.

Exakt positionering.

Exakt märkning genom det integrerade kamerasystemet, SpeedMark Vision, som hjälper till med positioneringen.

Mer arbetsutrymme.

Automatisk segmentering av arbetsytan gör det enkelt att arbeta över hela det integrerade multi-axelsystemet.

Flexibel märkning.

Från enskilda föremål till serieproduktion – märkmaskinerna med galvolaser gör det möjligt att enkelt märka komponenter, typskyltar och verktyg.

Arbetsstyckesbärare som är lätta att montera.

Enkel montering av ett stort antal enskilda komponenter på en arbetsstyckesbärare, tack vare matrismodulen.

Säker CE-märkning.

Våra maskiner uppfyller alla officiella krav och kan därför driftsättas säkert.

Alla funktioner och tillbehör i en överblick

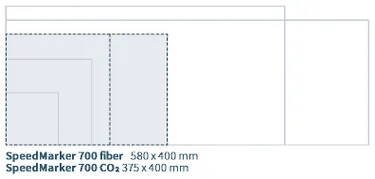

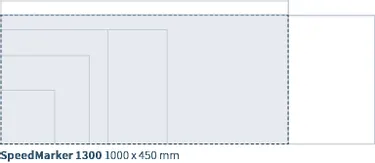

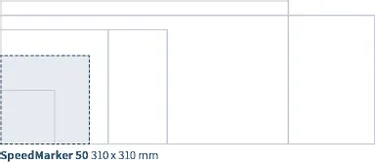

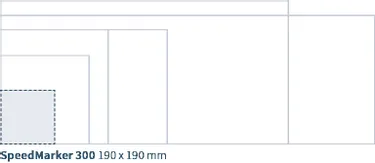

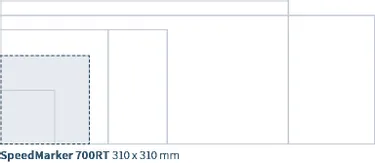

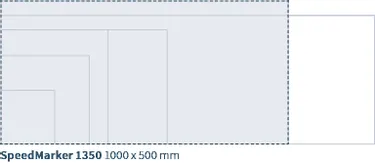

En jämförelse av arbetsytorna på våra lasermärkmaskiner.

Trotec erbjuder olika lasermärkmaskiner som kräver olika stora arbetsytor. Nedan finns en grafisk beskrivning av skillnaderna mellan maskinerna:

Tekniska data för SpeedMarker-serien.

	SpeedMarker 1600	SpeedMarker 1350	SpeedMarker 1300	SpeedMarker 700 Fiber	SpeedMarker 700RT	SpeedMarker 700 CO₂	SpeedMarker 300	SpeedMarker 50 Fiber
Maximal märkyta	1300 x 450 mm	1000 x 500 mm	1000 x 450 mm	580 x 495 mm	310 x 310 mm	1000 x 500 mm	190 x 190 mm	310 x 310 mm
Maximal höjd på arbetsstycke där F = 160	424 mm	684 mm	450 mm	490 mm	195 mm		168 mm
Maximal höjd på arbetsstycke där F = 254	317 mm	577 mm	343 mm	383 mm	195 mm		61 mm
Totalt omfång (bredd x djup x höjd)	1600 x 1030 x 1790 mm	1300 x 1327 x 2040 mm	1300 x 1030 x 1800 mm	780 x 981 x 1802 mm	780 x 1144 x 1804 mm	780 x 1188 x 1802 mm	572 x 851 x 653 mm	375 x 800 x 666 mm
Maximal märkningshastighet	12 m/s med F = 160 mm	12 m/s med F = 160 mm	12 m/s med F = 160 mm	12 m/s med F = 160 mm	12 m/s med F = 160 mm	12 m/s med F = 200 mm	12 m/s med F = 160 mm	12 m/s med F = 160 mm
Maximal positioneringshastighet	12 m/s med F = 160 mm	12 m/s med F = 160 mm	12 m/s med F = 160 mm	12 m/s med F = 160 mm	12 m/s med F = 160 mm	12 m/s med F = 200 mm	12 m/s med F = 160 mm	12 m/s med F = 160 mm
Lasereffekt fiber	20, 30, 50 W	20, 30, 50 W	20, 30, 50 W	20, 30, 50 W	20, 30, 50 W		20, 30, 50 W	20, 30, 50 W
Lasereffekt MOPA	20, 100 W	20, 100 W	20, 100 W	20, 100 W	20 W		20, 100 W	20, 100 W
Lasereffekt CO₂						60, 120 W
Laserklass	2	2	2	2	2	2	2	4
Vikt	500 kg	580 kg	400 kg	260 kg	300 kg	260 kg	77 kg	62 kg
Maximal belastning	50 kg	50 kg	50 kg	50 kg, med y-axel 30 kg	20 kg	50 kg	25 kg
X-axel	standard	standard	standard	valfri			standard	valfri
Y-axeln	standard	standard	valfri	valfri			valfri	valfri
Z-axel	standard	standard	standard	standard	standard	standard	standard	standard

Materialkompatibilitet för SpeedMarker-serien.

CO₂

	Gravera	Skär	Märk
Akryl	✔	-	-
Glas	✔	-	-
Plastskivor	-	-	-
Läder	✔	✔	✔
Metall*	-	-	-
Papper	✔	✔	✔
Plastmaterial	✔	✔	-
Sten	✔	-	-
Textilier	✔	✔	✔
Trä	-	-	-

_{^{*Det är möjligt att skära i metallfilm med upp till 0,5 mm tjocklek. Individuella prover rekommenderas.}}

_{^{Kontakta en materialexpert från Trotec}}

Fiber

	Gravera	Skär	Märk
Akryl	-	-	-
Glas	-	-	-
Plastskivor	-	-	-
Läder	-	-	✔
Metall*	✔	-	✔
Papper	-	-	✔
Plastmaterial	-	-	✔
Sten	-	-	-
Textilier	-	-	✔
Trä	-	-	-

_{^{*Det är möjligt att skära i metallfilm med upp till 0,5 mm tjocklek. Individuella prover rekommenderas.}}
