Przemysłowe znakowarki laserowe serii SpeedMarker.

  • Znakuj pojedyncze komponenty i duże partie 100x szybciej.
  • Łatwe w obsłudze programowanie do indywidualnych zastosowań.
  • Idealne do stosowania w procesach automatyzacji.
Skontaktuj się z nami Skontaktuj się z ekspertem SpeedMarker

SpeedMarker — znakowarki laserowe firmy Trotec.

Wszystkie maszyny z serii SpeedMarker są wyposażone w szybką głowicę galvo. Systemy SpeedMarker są dostępne z laserami światłowodowymi o długości fali 1060 nm lub z laserem CO2 RF (długość fali 10600 nm).

SpeedMarker 1600
SpeedMarker 1600
SpeedMarker 1350
SpeedMarker 1350
SpeedMarker 1300
SpeedMarker 1300
SpeedMarker 700
SpeedMarker 700
SpeedMarker 700RT
SpeedMarker 700RT
SpeedMarker 300
SpeedMarker 300
SpeedMarker 50
SpeedMarker 50

Duży obszar roboczy do bezpośredniego znakowania pojedynczych dużych elementów lub dużych partii małych części. Sterowane programowo osie X, Y i Z w standardzie, automatyczne drzwi podnoszone i oprogramowanie laserowe SpeedMark®. Dostępne są różne soczewki.

Dane techniczne

Maksymalna powierzchnia znakowania  1300 x 450 mm
Maks. wysokość detalu (F160)  424 mm
Moc lasera światłowodowego  20 – 50 W
Moc lasera MOPA  20 – 100 W
Klasa lasera   2

Skontaktuj się z ekspertem ds. serii SpeedMarker

SpeedMarker — stworzone do automatyzacji.

Produktywna automatyzacja.

Oprogramowanie laserowe SpeedMark® nie tylko centralnie steruje procesem obróbki laserowej, lecz również posiada ułatwiające automatyzację interfejsy do transmisji zewnętrznych danych i poleceń sterowania. Dzięki nieograniczonym opcjom skryptów urządzenie zapewnia stałą jakość cyklicznych znakowań. Oprócz tego, wysokiej jakości układy optyczne i komponenty gwarantują czytelność znakowania.

Natychmiastowa produktywność.

Oprogramowanie SpeedMark® jest oparte na graficznym interfejsie zorientowanym na proces. Dzięki temu możesz mapować procesy znakowania bez posiadania rozległej wiedzy w zakresie programowania. Zintegrowana baza danych parametrów dla różnych materiałów pomaga zaoszczędzić czas, ponieważ zmniejsza liczbę odrzuceń do minimum. Dlatego też znakowarki laserowe doskonale nadają się zarówno do produkcji seryjnej, jak i produktów na zamówienie.

Skontaktuj się z ekspertem SpeedMark

Bezpieczna produktywność.

Oprogramowanie i maszyna zostały skonstruowane nie tylko z myślą o zapewnieniu prostej i intuicyjnej obsługi, lecz również całkowitego bezpieczeństwa w komorze obróbki laserowej. Wszystkie funkcje uwzględniają maksymalne bezpieczeństwo lasera i maszyny przy jednoczesnym zwiększeniu produktywności. Przemyślane elementy, takie jak automatyczne drzwi podnoszone, obrotowy stół umożliwiający szybką wymianę części i system okien, wspierają produktywne przepływy pracy.

Zalety znakowarek laserowych.

Wykonuj znakowanie 100 razy szybciej.

Oznaczanie pochyłych płaszczyzn, kul, mis, cylindrów i rur do 100x szybciej dzięki wirtualnemu grawerowaniu obrotowemu. Zamiast mechanicznego obracania przedmiotu 3D, ogniskowa jest ciągle prowadzona nad przedmiotem za pomocą sterowanego oprogramowaniem systemu soczewek. Dzięki temu czasochłonne zadania, takie jak skomplikowane mocowanie, powolne mechaniczne obracanie i ustawianie mechanicznej przystawki do grawerowania obrotowego, stają się nieaktualne.

50-100%  10 razy
szybsze niż mechaniczne grawerowanie obrotowe szybsza konfiguracja

Wirtualny moduł obrotowy

Programowany przez Ciebie.

Zaprogramuj samodzielnie swoje procesy obróbki laserowej. Możesz z łatwością łączyć programy o złożonych sekwencjach czynności i współdziałanie z systemami innych firm lub swoimi ekranami operatora za pomocą predefiniowanych modułów programu. W ten sposób operatorzy systemu mogą szybko konfigurować nowe procesy produkcyjne bez pomocy ze strony wsparcia technicznego producenta. Dodatkowo zmiany wynikające ze zmienionych wymagań mogą być wdrażane szybko i niezależnie.

>25  1
predefiniowane moduły programu uniwersalne oprogramowanie laserowe

SpeedMark

Znakuj każdy dowolny detal.

Przetwarzaj dane bezpośrednio z programów Excel, SAP, systemów handlu elektronicznego lub baz danych i możesz automatycznie nadać indywidualny charakter oddzielnym częściom przy wykorzystaniu spójnych danych. Możesz programować i przetwarzać wszystkie dane dynamiczne bezpośrednio w oprogramowaniu laserowym bez konieczności stosowania innych programów. Od wykonywania usług na 10 detalach do produkcji masowej sięgającej nawet 350 detali na godzinę.

∞ 10 – 350
indywidualnych treści  sztuk na godzinę

SpeedMark

Pełna integracja procesu.

Zintegruj swój system laserowy z już funkcjonującymi automatyzacjami. Zarówno zewnętrzne sygnały sterowania (np. z magistrali polowej), jak i dane zewnętrzne (np. numery seryjne lub kody) można zintegrować za pomocą cyfrowych interfejsów.

20/20 1
cyfrowych wejść/wyjść ciągły proces produkcyjny

Zaprojektowane pod kątem niezawodności procesu.

Niezawodność, spójna jakość, nieprzerwana praca i łatwość serwisowania to cechy, które doskonale opisują znakowarki laserowe firmy Trotec. Wszystkie komponenty są zaprojektowane pod kątem ciągłej produkcji w warunkach przemysłowych.

24/7 1
Zastosowanie długa żywotność lasera

Znakowarki laserowe do małych i dużych projektów.

Znakowarki laserowe firmy Trotec mogą być stosowane do różnych materiałów i rozlicznych projektów. W zależności od wykonywanego zadania, nasze małe znakowarki laserowe, większe lub nawet jedna konkretna maszyna mogą stanowić najlepsze rozwiązanie, aby wykonać zadanie.. Nasi eksperci z przyjemnością doradzą Ci, która z nich będzie odpowiadała Twoim potrzebom!

Skontaktuj się z ekspertem ds. serii SpeedMarker

Charakterystyka znakowarek laserowych.

Intuicyjne ogniskowanie.

Szybie i proste ogniskowanie za pomocą zintegrowanego detektora ogniskowej.
/pl/maszyny-laserowe/akcesoria-laserowe/focus-finder

Znakomita czytelność.

Wysokiej jakości soczewki F-Theta gwarantują perfekcyjny rezultat na całej powierzchni.
/pl/maszyny-laserowe/akcesoria-laserowe/soczewki-laserowe-galvo

Optymalne głębokie grawerowanie.

Idealne głębokie grawerowanie w 2 prostych krokach.

Duże części o wymiarach maks. 1230 x 450 mm.

Możliwość znakowania detali o wymiarach maksymalnych 1230 x 450 x 427 mm.

Wydajność na całej linii.

TroCare to indywidualny pakiet usług zapewniający maksymalną wydajność, niezawodność i przewidywalność kosztów operacyjnych.
/pl/pomoc-i-wsparcie/trocare

Dokładne pozycjonowanie.

Precyzyjne znakowanie dzięki zintegrowanemu, ułatwiającemu pozycjonowanie systemowi kamer SpeedMark Vision.

Większa powierzchnia robocza.

Automatyczna segmentacja powierzchni roboczej ułatwia pracę na całym obszarze zintegrowanego systemu wieloosiowego.

Elastyczność znakowania.

Od indywidualnych detali aż do produkcji seryjnej — znakowarki z laserem galvo ułatwiają znakowanie komponentów, tabliczek znamionowych lub narzędzi.

Łatwo konfigurowane nośniki detali.

Prosta konfiguracja dużej liczby indywidualnych komponentów na podajniku dzięki funkcji tablicowego rozmieszczania plików.

Bezpieczeństwo potwierdzone certyfikatem CE.

Nasze maszyny spełniają wszystkie urzędowe wymogi, co zapewnia ich bezpieczną eksploatację.

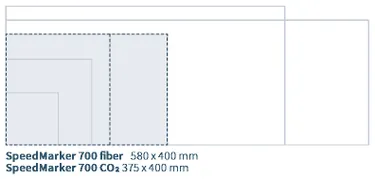

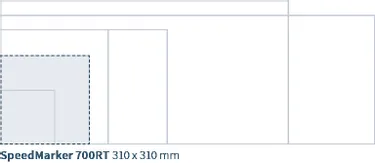

Porównanie powierzchni roboczej naszych wielkoformatowych wycinarek laserowych.

Firma Trotec oferuje różne znakowarki laserowe, które wymagają powierzchni roboczych o różnych wymiarach. Poniżej znajduje się graficzny opis różnic między urządzeniami:

Dane techniczne maszyn serii SpeedMarker.

  SpeedMarker 1600 SpeedMarker 1350 SpeedMarker 1300 SpeedMarker 700 Fiber SpeedMarker 700RT SpeedMarker 700 CO₂ SpeedMarker 300 SpeedMarker 50 Fiber
Maksymalna powierzchnia znakowania 1300 x 450 mm 1000 x 500 mm 1000 x 450 mm 580 x 495 mm 310 x 310 mm 1000 x 500 mm 190 x 190 mm 310 x 310 mm
Maks. wysokość detalu przy F = 160 424 mm 684 mm 450 mm 490 mm 195 mm   168 mm
Maks. wysokość detalu przy F = 254 317 mm 577 mm 343 mm 383 mm 195 mm   61 mm
Wymiary ogólne (szer. x gł. x wys.) 1600 x 1030 x 1790 mm 1300 x 1327 x 2040 mm 1300 x 1030 x 1800 mm 780 x 981 x 1802 mm 780 x 1144 x 1804 mm 780 x 1188 x 1802 mm 572 x 851 x 653 mm 375 x 800 x 666 mm
Maks. prędkość znakowania 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm 12 m/s przy F = 200 mm 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm
Maks. szybkość pozycjonowania 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm 12 m/s przy F = 200 mm 12 m/s przy F = 160 mm 12 m/s przy F = 160 mm
Moc lasera światłowodowego 20, 30, 50 W 20, 30, 50 W 20, 30, 50 W 20, 30, 50 W 20, 30, 50 W   20, 30, 50 W 20, 30, 50 W
Moc lasera MOPA 20, 100 W 20, 100 W 20, 100 W 20, 100 W 20 W   20, 100 W 20, 100 W
Moc lasera CO₂           60, 120 W
Klasa lasera 2 2 2 2 2 2 2 4
Waga 500 kg 580 kg 400 kg 260 kg 300 kg 260 kg 77 kg 62 kg
Maks. załadunek 50 kg 50 kg 50 kg 50 kg – 30 kg z osią Y 20 kg 50 kg 25 kg
Oś X Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe Wyposażenie opcjonalne     Wyposażenie standardowe Wyposażenie opcjonalne
Oś Y Wyposażenie standardowe Wyposażenie standardowe Wyposażenie opcjonalne Wyposażenie opcjonalne     Wyposażenie opcjonalne Wyposażenie opcjonalne
Oś Z Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe Wyposażenie standardowe

Materiały przeznaczone do obróbki maszynami serii SpeedMarker.

    CO₂

      Grawerowanie Cięcie Znakowanie
    Akryl ✔ - -
    Szkło ✔ - -
    Arkusze z tworzyw sztucznych - - -
    Skóra ✔ ✔ ✔
    Metale* - - -
    Papier ✔ ✔ ✔
    Tworzywa sztuczne ✔ ✔ -
    Kamień ✔ - -
    Tkaniny ✔ ✔ ✔
    Drewno - - -

    *Możliwość cięcia folii metalowych o grubości do 0,5 mm. Zaleca się przeprowadzenie indywidualnych testów.

    Skontaktuj się z ekspertem ds. materiałów Trotec

    Światłowód

      Grawerowanie Cięcie Znakowanie
    Akryl - - -
    Szkło - - -
    Arkusze z tworzyw sztucznych - - -
    Skóra - - ✔
    Metale* ✔ - ✔
    Papier - - ✔
    Tworzywa sztuczne - - ✔
    Kamień - - -
    Tkaniny - - ✔
    Drewno - - -

    *Możliwość cięcia folii metalowych o grubości do 0,5 mm. Zaleca się przeprowadzenie indywidualnych testów.
