Znakowarka laserowa numeru VIN: Laserowe znakowanie numeru VIN w przemyśle motoryzacyjnym

  • Kompleksowe rozwiązanie do znakowania numerów VIN w przemyśle motoryzacyjnym
  • Wydajne lasery integracyjne (moc 200 W) spełniają wymagania Przemysłu 4.0
  • Już używany przez producentów samochodów osobowych

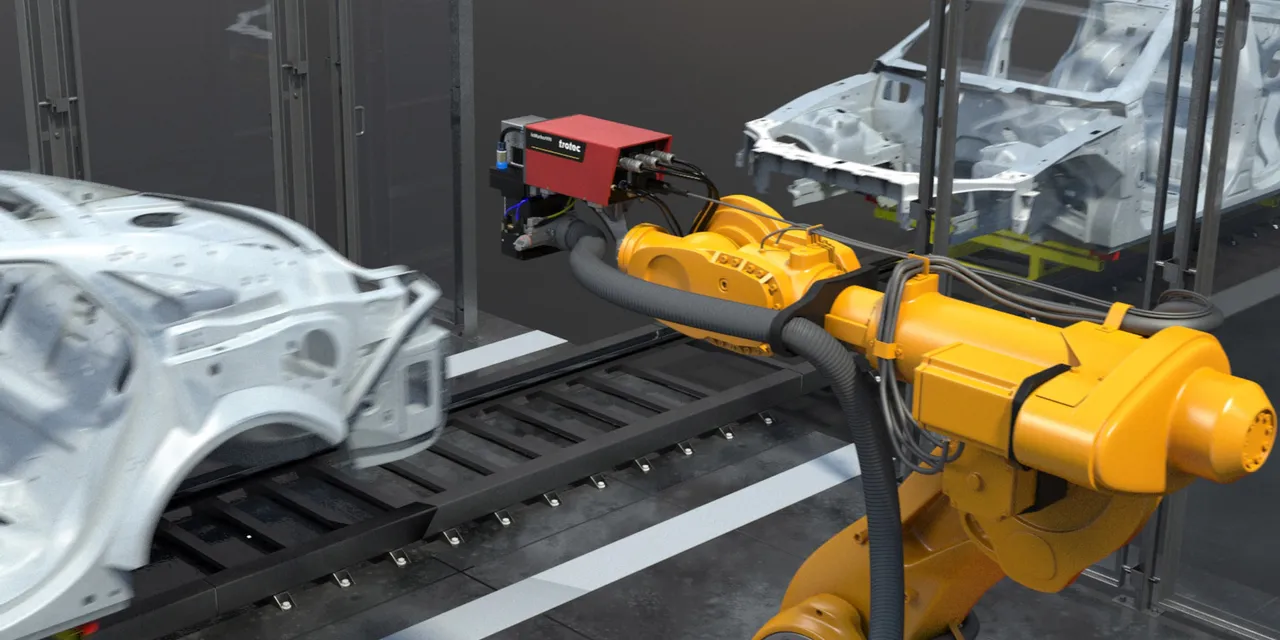

Precyzyjne znakowanie numeru VIN na linii produkcyjnej z firmą Trotec.


Co to jest VIN?

VIN to skrót od „Vehicle Identification Number” (numer identyfikacyjny pojazdu); jest on używany w przemyśle motoryzacyjnym do identyfikacji poszczególnych samochodów, motocykli itp. Numer można nanieść na sam pojazd za pomocą znakowarki laserowej. Proces ten jest nazywany znakowaniem numeru VIN.

Solidny i kompaktowy laser integrujący

Dzięki wytrzymałej obudowie i stopniowi ochrony IP 54 laser VIN Marker jest odpowiedni do pracy w trudnych warunkach, idealny do zastosowań przemysłowych, pozostając jednocześnie jednym z najbardziej kompaktowych laserów integracyjnych na rynku.

Elastyczny wybór materiałów

Zastosowanie bezdotykowej technologii laserowej sprawia, że VIN Marker może być z łatwością używany do grawerowania twardych metali, takich jak tytan, hartowana stal, odlewane aluminium i inne materiały - malowane lub niemalowane. Zapewnia to elastyczność w wyborze materiałów.

Prosta integracja

Pełna dokumentacja bezpieczeństwa i interfejsy magistrali Fieldbus, takie jak Profinet, ułatwiają integrację z nowymi lub obecnymi liniami produkcyjnymi składających się z robotów przemysłowych, manipulatorów i urządzeń do wyważania.

Ekonomiczny i niezwykle wydajny

W zależności od projektu wygrawerowanie pełnego numeru identyfikacyjnego pojazdu (VIN), który zawiera 17 znaków + 2 znaki specjalne, zajmuje zaledwie 15 sekund i jest tańsze niż w przypadku wielu innych systemów.

Bezpieczne środowisko pracy

Moduł SafetyCone zapewnia najwyższy poziom bezpieczeństwa lasera (klasa 1). Jednocześnie skutecznie usuwa drobne cząstki i dym. Dzięki temu nie jest konieczne stosowanie obudowy ochronnej lub szafy sterowniczej, co pozwala zaoszczędzić miejsce i pieniądze! Kabel światłowodowy jest skonfigurowany jako „światłowód bezpieczeństwa”, dzięki czemu w przypadku pęknięcia kabla system wykonuje natychmiastowe zatrzymanie awaryjne, zapobiegając w ten sposób rozpraszaniu promieniowania.

Zalety znakowania numeru VIN za pomocą lasera.

  • Szybkie i precyzyjne znakowanie pojazdów
  • Znakowanie nawet pod trudnymi kątami
  • Pełna integracja z procesem produkcyjnym
  • Obróbka bezkontaktowa
  • Eliminacja pęknięć lub uszkodzeń podczas znakowania numeru VIN

Znajdź najbardziej odpowiednie opcje do swojej maszyny do znakowania numeru VIN.

SafetyCone

Miejscowy moduł bezpieczeństwa SafetyCone zapewnia podczas pracy najwyższą klasę bezpieczeństwa lasera 1, oszczędzając w ten sposób koszty, nakłady i ilość miejsca wymaganego na dodatkową osłonę lasera.

Stacja czyszcząca

W celu utrzymania wysokiej jakości głębokiego grawerowania stacja ta czyści maszynę laserową po wprowadzeniu kodu bezpieczeństwa, wykonując przy tym także kontrolę ostrości i grawerowanie testowe. Obsługa jest bardzo prosta i szybka: Zdemontuj system -> Wyczyść -> Sprawdź/przetestuj -> Zamontuj = Gotowe.

Długość kabla

8,3 m, kabel ciągniony

Tarcza hamulcowa oznakowana pod kątem normy EURO 7.

Niezależnie od typu tarczy hamulcowej, znak zużycia jest idealnym rozwiązaniem, ponieważ jest on nanoszony na różnych głębokościach i umożliwia prostą kontrolę wzrokową przez cały cykl życia tarczy hamulcowej lub klocka hamulcowego w celu ustalenia, czy norma Euro 7 jest nadal spełniona. Firma Trotec opracowała system przeznaczony specjalnie do znakowania tarcz hamulcowych, który można łatwo zintegrować z istniejącymi lub nowymi liniami produkcyjnymi bez konieczności stosowania zacisku. 

Więcej informacji o znakowaniu tarcz hamulcowych pod kątem normy Euro 7

Dodatkowe zastosowania lasera w przemyśle motoryzacyjnym.

Firmy z branży motoryzacyjnej muszą zapewnić pełną i jednoznaczną identyfikowalność komponentów wpływających na bezpieczeństwo. Technologia laserowa umożliwia trwałe i wysoko kontrastowe znakowanie wielu materiałów stosowanych w przemyśle samochodowym.

Więcej o znakowaniu pojazdów

Dane techniczne lasera VIN Marker

Model VIN Marker
Źródło lasera Światłowodowy laser impulsowy domieszkowany iterbem
Długość fali 1064 nm
Moc lasera 200 W
Klasa lasera z modułem Safetycone pod kątem lasera klasy 1
Laser pilotowy nie
Czas trwania impulsu regulowany w zakresie 20-500 ns
Częstotliwość impulsu 2 - 4 000 kHz
Maks. energia impulsu  2 mJ
(przy 250 i 500 ns / 100 kHz)
Typowa żywotność diod pompujących 100 000 h
Jakość wiązki laserowej M²1,2 - 1,8
Powierzchnia znakowania z modułem SafetyCone Powierzchnia znakowania X x Y: 120 x 20 mm
Powierzchnia podparcia: 150 x 50 mm

Ogniskowa 163 mm
Fieldbus / sterowanie Profinet
Komunikacja Ethernet, USB, HDMI
Interfejs bezpieczeństwa Profisafe / Han3A RJ45
Złącze systemu odciągu Harting Han6 24-biegunowe
Chłodzenie Aktywne chłodzenie powietrzem
Stopień ochrony IP IP 54 (głowica znakująca)
Pobór mocy 3 300 W
Zasilanie 230 V / 50-60 Hz / 1-N-PE
Szafa lasera Interfejsy i zintegrowane zasilanie
Safetycone Interfejsy i zintegrowane zasilanie
Długość światłowodu 8,3 m
Pakiet połączeniowy głowicy i szafy lasera Zestaw kabli połączeniowych: ok. 8,5 m
Głowica przyłączeniowa / szafa lasera Kabel hybrydowy 1,5 m
Środowisko pracy głowicy znakującej 15 - 45°C, bez kondensacji
Środowisko pracy szafy lasera 15 - 35°C, 0 - 60% bez kondensacji
Masa głowicy znakującej 11 kg
Masa modułu Safetycone 4,9 kg
Masa szafy lasera 19'' 4HE 23,4 kg
Masa szafy lasera  19'' 4HE 16,5 kg
Wymiary głowicy znakującej 180 x 145 x 450 mm
Wymiary modułu Safetycone 205 x 220 x 230 mm
Wymiary szafy lasera  19'' 4HE 450 x 177 x 540 mm
Wymiary szafy sterowniczej  19'' 4HE  450 x 177 x 540 mm
Zastosowane standardy i wytyczne IEC EN 60825-1, dyrektywa maszynowa 2006/42/WE

Referencje klientów z branży motoryzacyjnej.

Skorzystaj z naszej wiedzy eksperckiej w zakresie maszyn do znakowania numerów VIN

Nasz zespół ekspertów ds. kluczowych klientów zapewni doradztwo i wsparcie już od pierwszego spotkania i przeprowadzi studium wykonalności, szkolenia i uruchomienie. Nasz zespół w Centrum Kompetencyjnym Galvo wesprze Cię w optymalizacji procesów za pomocą laserów.

Więcej informacji o naszym Centrum Kompetencyjnym Galvo
