VIN-markeermachine: lasermarkering VIN-nummer voor auto's

  • Kant-en-klare oplossing voor VIN-markering in de auto-industrie
  • Krachtige integratielasers (systeem van 200 watt) voldoen aan de eisen van de vierde industriële revolutie
  • Wordt al gebruikt door bekende autofabrikanten

Precieze inline VIN-markeringen met Trotec.


Wat is VIN-markering?

VIN staat voor "Vehicle Identification Number" en wordt gebruikt in de auto-industrie om auto's, motorfietsen enzovoort te identificeren. Het nummer kan in het voertuig zelf worden gemarkeerd met een lasermarkeermachine. Dit proces wordt dan VIN-markering genoemd.

Een robuuste en compacte integratielaser

De VIN Marker is geschikt voor veeleisende omgevingen en perfect voor industrieel gebruik, dankzij de robuuste behuizing en IP 54-beschermingsklasse, terwijl hij ook een van de meest compacte integratielasers op de markt blijft.

Flexibele selectie van materialen

Het gebruik van contactloze lasertechnologie betekent dat de VIN Marker kan worden gebruikt om harde metalen probleemloos te graveren, zoals titanium, gehard staal, gegoten aluminium en andere materialen - gelakt of ongelakt. Dit zorgt voor flexibiliteit in de keuze van uw materialen.

Eenvoudige integratie

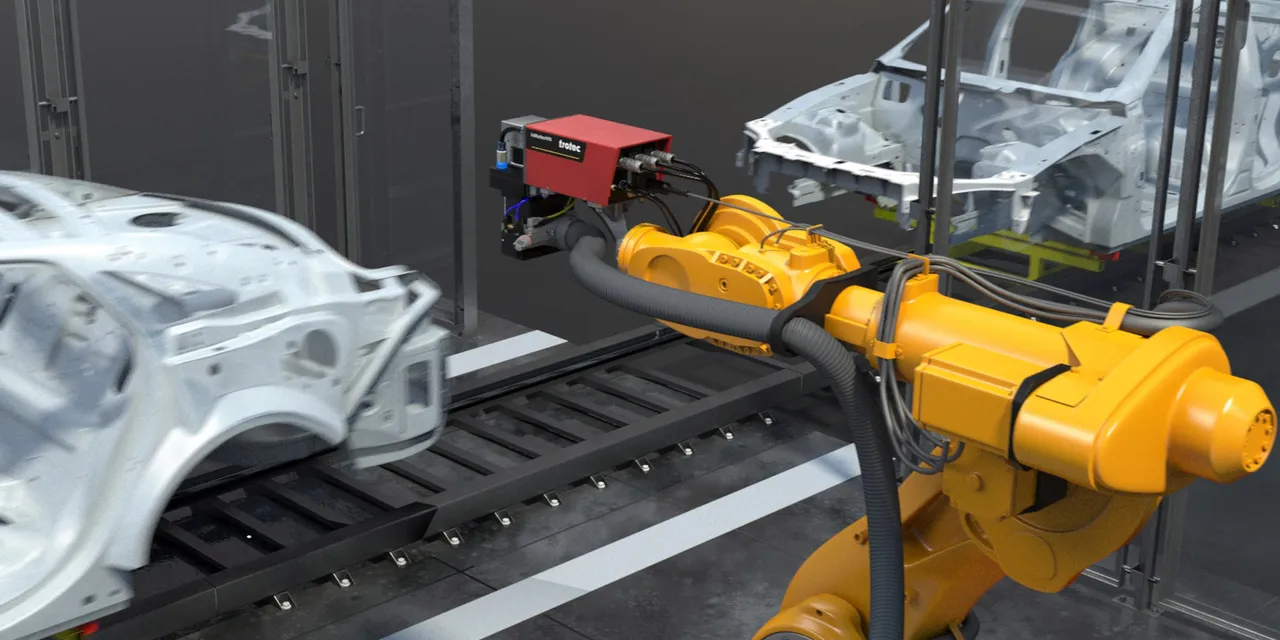

Volledige veiligheidsdocumentatie en veldbusinterfaces, zoals Profinet, ondersteunen de integratie in nieuwe of huidige productielijnen op industriële robots, manipulators en balancers.

Economisch en vol prestaties

Afhankelijk van de uitvoering van het project duurt het slechts 15 seconden om met de VIN Marker een volledig voertuigidentificatienummer (VIN) te graveren dat 17 tekens + 2 speciale tekens bevat. Het is bovendien goedkoper dan veel andere systemen.

Veilige werkomgeving

De SafetyCone-module maakt laserveiligheid van het hoogste niveau (klasse 1) mogelijk. Het verwijdert tegelijkertijd deeltjes en rook op een effectieve manier. Dit betekent dat er geen beschermende behuizing of schakelkast nodig is, waardoor u ruimte en geld kunt besparen. De fiberkabel is geconfigureerd als een "veiligheidsfiber", zodat als een kabel breekt, de machine onmiddellijk een noodstop uitvoert en zo strooistraling voorkomt.

Voordelen van VIN-markering met een lasermachine.

  • Snel en nauwkeurig markeren van auto's
  • Markeer zelfs in moeilijke hoeken
  • Volledige integratie in het productieproces
  • Contactvrije bewerking
  • Geen breuk of beschadiging tijdens VIN-markering

Vind de meest geschikte opties voor uw VIN-markeermachine.

SafetyCone

De lokale "SafetyCone"-veiligheidsmodule werkt onder de hoogst mogelijke laserveiligheidsklasse 1, waardoor er wordt bespaard op kosten, moeite en ruimte die gepaard gaan met een extra laserbeschermingsbehuizing.

Reinigingsstation

Om de kwaliteit van diepgraveren hoog te houden, reinigt dit station de lasermachine met veiligheidscode, inclusief focuscontrole en testgraveren. De verwerking is heel eenvoudig en snel: verwijder de machine -> reinig -> controleer/test -> inschuiven en klaar.

Kabellengte

8,3 m slepend

Remschijfoplossing voor Euro-7-norm.

Ongeacht het type remschijf is een slijtagemarkering ideaal omdat deze op verschillende diepten wordt aangebracht en een eenvoudige visuele inspectie mogelijk maakt gedurende de gehele levenscyclus van de remschijf of het remblok om te bepalen of nog steeds aan de Euro-7-norm wordt voldaan. Trotec heeft speciaal voor het markeren van remschijven een systeem ontwikkeld dat eenvoudig in bestaande of nieuwe productielijnen kan worden geïntegreerd zonder geforceerd opspannen. 

Meer over remschijfmarkering voor de Euro-7-norm

Extra lasertoepassingen voor de auto-industrie.

In de auto-industrie moet een duidelijke en volledige traceerbaarheid van veiligheidsrelevante onderdelen worden gegarandeerd. Veel materialen in de auto-industrie kunnen met behulp van lasertechnologie permanent en met groot contrast worden gemarkeerd.

Meer over automarkering

Technische gegevens VIN Marker

Model VIN Marker
Laserbron gepulseerde Yb-fiberlaser
Golflengte 1064 nm
Vermogen 200 W
Laserklasse met SafetyCone voorbereid voor laserklasse 1
Pilotlaser nee
Pulsduur variabel 20-500 ns
Pulsfrequentie 2-4000 kHz
Max. pulsenergie  2 mJ
(@ 250 en 500 ns / 100 kHz)
Typische levensduur van pompdiodes 100.000 uur
Jetkwaliteit M² 1,2 - 1,8
Markeerzone met SafetyCone Markeerzone X x Y: 120 x 20 mm
Ondersteunend oppervlak: 150 x 50 mm

Focuslengte 163 mm
Veldbus / besturing Profinet
Communicatie Ethernet, USB, HDMI
Beveiligingsinterface Profisafe / Han3A RJ45
Afzuiginterface Harting Han6 24-polig
Koeling actief luchtgekoeld
IP-beschermingsklasse IP 54 (markeerkop)
Energieverbruik 3.300 W
Stroomvoorziening 230 V / 50-60 Hz / 1-N-PE
Laserrack Interfaces en geïntegreerde voeding
SafetyCone Interfaces en geïntegreerde voeding
Fiberlengte ~ 8,3 m
Aansluitpakket kop/rack Aansluitkabelset: ~ 8,5 m
Aansluitkop/rack Hybride kabel 1,5 m
Bedrijfsomgeving markeerkop 15-45 °C, niet-condenserend
Operationele omgeving rack 15-35 °C, 0-60%, niet-condenserend
Gewicht markeerkop 11 kg
Gewicht SafetyCone 4,9 kg
Gewicht laserrack 19'' 4HE 23,4 kg
Gewicht besturingsrack  19'' 4HE 16,5 kg
Afmetingen markeerkop 180 x 145 x 450 mm
Afmetingen SafetyCone 205 x 220 x 230 mm
Afmetingen laserrack  19'' 4HE 450 x 177 x 540 mm
Afmetingen besturingsrack  19'' 4HE  450 x 177 x 540 mm
Toegepaste normen en richtlijnen IEC EN 60825-1, Machinerichtlijn 2006/42/EG

Klantreferenties in de auto-industrie.

Gebruik onze expertise voor uw VIN-markeermachines

Ons deskundige team van Key Accounts geeft u advies en ondersteuning vanaf de eerste ontmoeting tot en met het uitvoeren van een haalbaarheidsstudie, training en inbedrijfstelling. Ons team in het Galvo Competence Center ondersteunt u bij het optimaliseren van uw processen met lasermachines.

Meer informatie over ons Galvo Competence Center
