木目調の紙を使ったカタログカバー

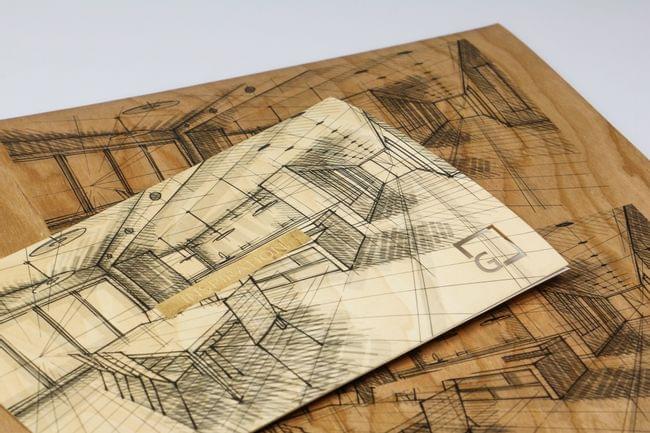

表面が木目調に加工された紙を使って、ウッド感のあるカタログカバーを作ってみましょう。

準備

材料

木目調に表面加工されている紙：A3サイズ、1枚（LaserPaper Wood）
加工テーブルを覆う材料（紙など）

※大きさはカタログのサイズに合わせてご用意ください。

※内部の仕上りに十分なボリュームを確保するため、少なくとも150g/m2の紙を使います。

このサンプルの材料は、トロテック・レーザー（オーストリア本社）が販売しているレーザー加工用の材料「トロテック商材」を使用しています。

※トロテック商材は日本で販売しておりません。類似品をご利用ください。

使用機種

Speedy 360
120W
2インチレンズ

※Speedyシリーズの他の機種でも加工できます。

アクセサリー

加工テーブル：アルミニウムカッティンググリッド、またはハニカムカッティングテーブル

catalogue-files.zip

ZIP

今すぐダウンロード

ZIP

今すぐダウンロード

ステップ・バイ・ステップ

クロスマークをレジマークとしてJobControl Visionのカメラが読み取ります。

ステップ 1

ステップ1：デザインの印刷とデータ出力

このページ下のデザインファイルをダウンロードして、catalogue-print-file.pdfファイルを開きます。プリンターでこのデザインを木目調の紙に印刷します。

このサンプルは彫刻とカットの加工を行うため、レジストレーションマークの代わりにクロスマークを中央にデザインしています。このクロスマークによってジョブを正確に位置決めできます。

次にcatalogue-laser-file.pdfのデザインをレーザー加工機用データ（=ジョブ）に出力するために、catalogue-laser-file.pdfをCorelDRAWグラフィックソフトで開きます。

JobControl®　Visionがレジストレーションマークを認識できるように、CorelDRAWの設定で「ツール」→「オプション」→「グローバル」→「印刷中」→「ドライバの互換性」の項目から「ベジェ/パスをドライバに送る」がオンになっているか確認してください。

グラフィックソフトの印刷でプリンター「Trotec Engraver」を選択、環境設定をクリック、出力設定タブを表示して下記を設定します。設定が完了したら最後に印刷のOKを押すと、JobControl（ジョブコントロール）レーザーソフトウェアにデータが出力され、自動でジョブが生成されます。

印刷＞ Trotec Engraver ＞環境設定＞出力設定

印刷のデータ出力設定

印刷設定（加工オプション）

加工モード	解像度	カットライン
標準	500 dpi	なし

ハーフトーン調整	その他
カラー	高度なジオメトリ最初に内部ジオメトリ

ステップ 2

ステップ2：レーザー加工

デザイン印刷した木目調の紙を加工テーブル上にセットします。テーブルの吸引力を上げるために、加工テーブル上の空きスペースを材料とは別の材料で覆います。

次にJobControl（ジョブコントロール）レーザーソフトウェアをPC画面に表示し、ステップ1でデータ出力したジョブをJobControlのプレート上に配置します。それからJobControlの「材料テンプレート」を開いて、下記のパラメーターを設定し、JobControl Visionでレジストレーションマークを読み取ったら、レーザー加工を開始します。
