Macchine di marcatura laser per tutti i settori: SpeedMarker

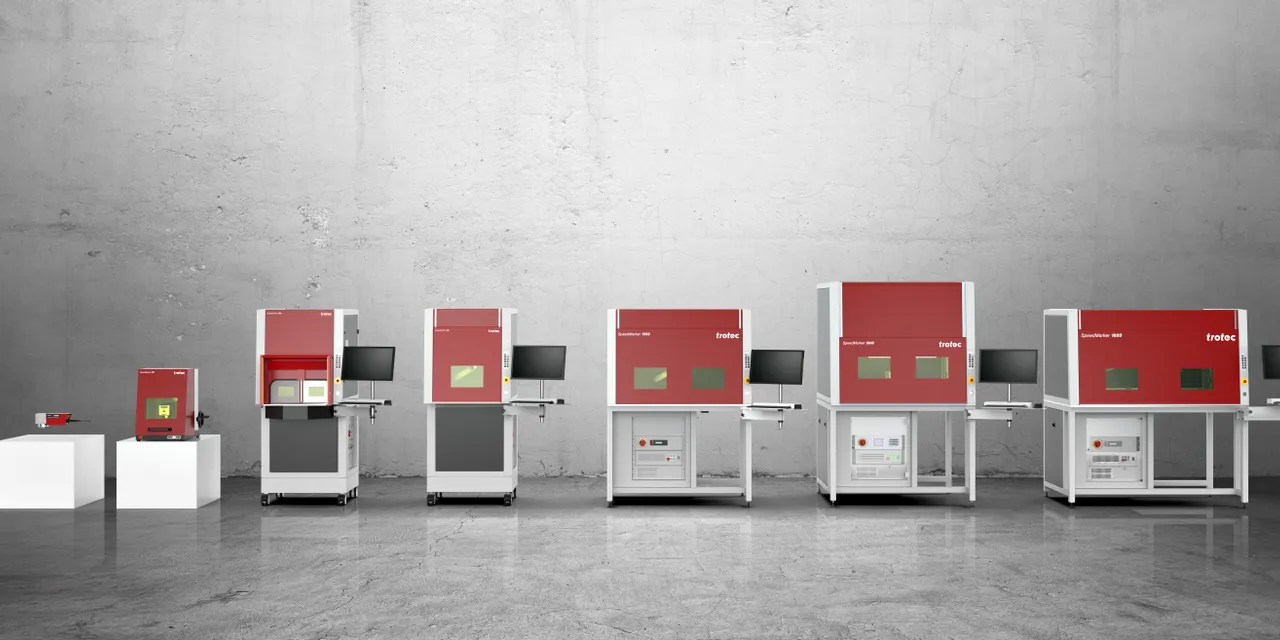

SpeedMarker, i sistemi di marcatura laser di Trotec.

Tutte le macchine della serie SpeedMarker sono dotate di una testa galvanica ad alta velocità. I sistemi SpeedMarker sono disponibili con laser a fibra con lunghezza d'onda di 1060 nm o con un laser CO2 RF (lunghezza d'onda 10600 nm).

SpeedMarker 1600

SpeedMarker 1350

SpeedMarker 1300

SpeedMarker 700

SpeedMarker 700RT

SpeedMarker 300

SpeedMarker 50

Ampia area di lavoro per la marcatura diretta di singoli componenti di grandi dimensioni o di lotti di piccoli pezzi in grandi quantità. Assi X, y e z controllati da software di serie, pannello protettivo automatico e software laser SpeedMark®. Sono disponibili diverse lenti.

Specifiche tecniche

Area di marcatura massima	1300 x 450 mm
Altezza max. del pezzo (F160)	424 mm
Potenza laser a fibra	20 - 50 W
Potenza laser MOPA	20 - 100 W
Classe laser	2

Contattate l’esperto della serie SpeedMarker

SpeedMarker: creato per l'automazione.

Essere produttivi in modo automatizzato.

Il software laser SpeedMark® non si limita a controllare il processo in modo centralizzato, ma offre anche interfacce compatibili con l’automazione per la connessione di dati esterni e comandi di controllo. Le infinite opzioni di scripting garantiscono una qualità costante con le marcature ricorrenti. Inoltre, la leggibilità della marcatura è garantita da lenti e componenti di alta qualità.

Essere produttivi in modo istantaneo.

Il software SpeedMark® si basa su un'interfaccia grafica orientata al processo. In questo modo è possibile mappare visivamente i processi di marcatura senza disporre prima di molte conoscenze di programmazione. Il database integrato dei parametri per i vari materiali aiuta inoltre a risparmiare tempo, perché riduce al minimo il numero degli scarti. Pertanto, i sistemi di marcatura laser sono perfettamente adatti sia per la produzione in serie che per i prodotti personalizzati.

Contattate l'esperto di SpeedMark

Essere produttivi in modo sicuro.

Il software e la macchina sono progettati per assicurare non solo una gestione semplice e intuitiva, ma anche la sicurezza assoluta durante la movimentazione della cella laser. Tutte le funzioni tengono conto della massima sicurezza del laser e della macchina, aumentando al contempo la produttività. Elementi specificamente progettati come il pannello protettivo automatizzato, il piano rotante per il cambio rapido dei pezzi e la finestra supportano la produttività dei vostri flussi di lavoro.

Vantaggi dei sistemi di marcatura laser.

Marcature 100 volte più veloci.

L’incisione rotante virtuale permette di marcare piani inclinati, sfere, ciotole, cilindri e tubi fino a 100 volte più velocemente. Invece di ruotare meccanicamente l'oggetto 3D, la messa a fuoco viene costantemente guidata sull'oggetto da un sistema di lenti controllato dal software. In questo modo, le attività che richiedono molto tempo, come il serraggio complesso, la rotazione meccanica lenta e la configurazione dell’utensile rotatorio meccanico, diventano un problema del passato.

più veloce dell’incisione meccanica rotante	configurazione più veloce
50-100%	10 volte

Rotazione virtuale

Programmata da voi.

Programmate voi stessi i processi del laser. Potete combinare facilmente programmi con sequenze complesse, interazioni con sistemi di altri fornitori o le vostre schermate operatore utilizzando i moduli di programmazione predefiniti. In questo modo, gli operatori di sistema possono configurare velocemente nuovi processi di produzione senza ricorrere al supporto del fornitore. Inoltre, i cambiamenti dovuti a requisiti diversi possono essere implementati in modo rapido e indipendente.

moduli di programma predefiniti	software laser completo
> 25	1

SpeedMark

Eseguite marcature su tutto ciò che volete.

Elaborate i dati direttamente da Excel, SAP, sistemi di e-commerce o database e personalizzate singole parti automaticamente e con dati coerenti. Potete eseguire la programmazione e l’elaborazione di tutti i dati dinamici direttamente nel software laser senza ricorrere a programmi di altri fornitori. Da piccoli lotti fino a 10 pezzi alla produzione di massa fino a 350 pezzi all'ora.

contenuti personalizzati	pezzi all’ora
∞	10 - 350

SpeedMark

Integrazione completa dei processi.

Integrate la macchina laser nel vostro ambiente di automazione. È possibile integrare sia segnali di controllo esterni (ad es. automazione con bus di campo) sia dati esterni (ad es. numeri di serie o codici) mediante interfacce digitali.

I/O digitali	flusso di lavoro produttivo continuo
20/20	1

Progettate per l’affidabilità del processo.

Affidabilità, qualità costante, funzionamento continuo e assistenza disponibile sono caratteristiche che descrivono perfettamente i marcatori laser Trotec. Tutti i componenti sono progettati per un utilizzo 24/7 nella produzione industriale.

di disponibilità	laser che dura una vita
24/7	1

Sistemi di marcatura laser per progetti piccoli o grandi.

I sistemi di marcatura laser di Trotec possono essere utilizzati per diversi materiali e per una varietà di progetti. A seconda dell'applicazione, i nostri piccoli sistemi di marcatura laser, uno più grande o persino un sistema specifico possono essere i più adatti per portare a termine il lavoro. I nostri esperti sono a vostra disposizione per suggerirvi quale sia il più adatto alle vostre esigenze!

Contattate l’esperto della serie SpeedMarker

Caratteristiche dei sistemi di marcatura laser.

Messa a fuoco intuitiva.

Eseguite la messa a fuoco in modo semplice e rapido utilizzando il Focus Finder integrato.

/it/macchine-laser/accessori-per-laser/messa-a-fuoco

Eccellente leggibilità.

Le lenti F-Theta di alta qualità garantiscono un risultato di applicazione perfetto sull’intera superficie.

/it/macchine-laser/accessori-per-laser/lenti-focali-glavo

Incisione profonda ottimale.

Incisione profonda perfetta in 2 semplici passaggi.

Parti di grandi dimensioni fino a 1230 x 450 mm.

È possibile marcare pezzi con una dimensione di 1230 x 450 x 427 mm.

Sempre produttivi.

TroCare è un pacchetto di servizi personalizzato per avere sempre la massima affidabilità produttiva e costi di gestione calcolabili.

/it/guida-e-assistenza/trocare

Posizionamento esatto.

Marcatura precisa grazie al sistema con telecamera integrata SpeedMark Vision che facilita il posizionamento.

Più spazio per lavorare.

La segmentazione automatica dell’area di lavoro facilita le attività sull’intera area del sistema multi-asse integrato.

Marcatura flessibile.

Dai singoli pezzi alla produzione di serie: i sistemi di marcatura laser galvo vi consentono di marcare facilmente componenti, targhette dati o utensili.

Portapezzi facili da installare.

Facile installazione di un numero elevato di singoli componenti su un portapezzo grazie al campo di moduli.

Sicuro secondo la norma CE.

Le nostre macchine soddisfano tutti i requisiti ufficiali e quindi possono essere messe in servizio in tutta sicurezza.

Tutte le caratteristiche e gli accessori in un solo sguardo

Un confronto tra le aree di lavoro dei nostri sistemi di marcatura laser.

Trotec offre diversi sistemi di marcatura laser che richiedono aree di lavoro di varie dimensioni. Di seguito è riportata una descrizione grafica delle differenze tra i sistemi:

Specifiche tecniche della serie SpeedMarker.

	SpeedMarker 1600	SpeedMarker 1350	SpeedMarker 1300	SpeedMarker 700 fibra	SpeedMarker 700RT	SpeedMarker 700 CO₂	SpeedMarker 300	SpeedMarker 50 fibra
Area di marcatura massima	1300 x 450 mm	1000 x 500 mm	1000 x 450 mm	580 x 495 mm	310 x 310 mm	1000 x 500 mm	190 x 190 mm	310 x 310 mm
Altezza max. del pezzo con F = 160	424 mm	684 mm	450 mm	490 mm	195 mm		168 mm
Altezza max. del pezzo con F = 254	317 mm	577 mm	343 mm	383 mm	195 mm		61 mm
Dimensioni complessive (L x P x A)	1600 x 1030 x 1790 mm	1300 x 1327 x 2040 mm	1300 x 1030 x 1800 mm	780 x 981 x 1802 mm	780 x 1144 x 1804 mm	780 x 1188 x 1802 mm	572 x 851 x 653 mm	375 x 800 x 666 mm
Velocità max. di marcatura	12 m/s con F = 160 mm	12 m/s con F = 160 mm	12 m/s con F = 160 mm	12 m/s con F = 160 mm	12 m/s con F = 160 mm	12 m/s con F = 200 mm	12 m/s con F = 160 mm	12 m/s con F = 160 mm
Velocità max. di posizionamento	12 m/s con F = 160 mm	12 m/s con F = 160 mm	12 m/s con F = 160 mm	12 m/s con F = 160 mm	12 m/s con F = 160 mm	12 m/s con F = 200 mm	12 m/s con F = 160 mm	12 m/s con F = 160 mm
Potenza laser a fibra	20, 30, 50 W	20, 30, 50 W	20, 30, 50 W	20, 30, 50 W	20, 30, 50 W		20, 30, 50 W	20, 30, 50 W
Potenza laser MOPA	20, 100 W	20, 100 W	20, 100 W	20, 100 W	20 W		20, 100 W	20, 100 W
Potenza laser a CO₂						60, 120 W
Classe laser	2	2	2	2	2	2	2	4
Peso	500 kg	580 kg	400 kg	260 kg	300 kg	260 kg	77 kg	62 kg
Carico max.	50 kg	50 kg	50 kg	50 kg, 30 kg con l'asse Y	20 kg	50 kg	25 kg
Asse X	standard	standard	standard	opzionale			standard	opzionale
Asse Y	standard	standard	opzionale	opzionale			opzionale	opzionale
Asse Z	standard	standard	standard	standard	standard	standard	standard	standard

Compatibilità del materiale con la serie SpeedMarker.

CO₂

	Incidere	Tagliare	Marcare
Materiali acrilici	✔	-	-
Vetro	✔	-	-
Piastre di plastica	-	-	-
Cuoio e pelle	✔	✔	✔
Metallo*	-	-	-
Carta	✔	✔	✔
Materie plastiche	✔	✔	-
Pietra	✔	-	-
Tessuti	✔	✔	✔
Legno	-	-	-

_{^{*Possibile taglio di film metallici con spessore fino a 0,5 mm. Si consiglia di eseguire test specifici.}}

_{^{Contattate l'esperto di materiali Trotec}}

Fibra

	Incidere	Tagliare	Marcare
Materiali acrilici	-	-	-
Vetro	-	-	-
Piastre di plastica	-	-	-
Cuoio e pelle	-	-	✔
Metallo*	✔	-	✔
Carta	-	-	✔
Materie plastiche	-	-	✔
Pietra	-	-	-
Tessuti	-	-	✔
Legno	-	-	-

_{^{*Possibile taglio di film metallici con spessore fino a 0,5 mm. Si consiglia di eseguire test specifici.}}

Area download.

Schede tecniche della macchina
