Industrielle Laserbeschriftungsmaschinen SpeedMarker.

  • Markieren Sie einzelne Komponenten und große Serien 100-mal schneller.
  • Einfach programmierbare Software für individuelle Anwendungsfälle.
  • Perfekt für den Einsatz in Automatisierungsprozessen.
Kontaktieren Sie uns SpeedMarker Experten kontaktieren

SpeedMarker, die Laserbeschriftungsmaschinen von Trotec.

Alle Maschinen der SpeedMarker Serie sind mit einem Hochgeschwindigkeits-Galvokopf ausgestattet. SpeedMarker Systeme sind mit Faserlasern mit einer Wellenlänge von 1060 nm oder mit einem CO2-RF-Laser (Wellenlänge 10600 nm) erhältlich.

SpeedMarker 1600
SpeedMarker 1600
SpeedMarker 1350
SpeedMarker 1350
SpeedMarker 1300
SpeedMarker 1300
SpeedMarker 700
SpeedMarker 700
SpeedMarker 700RT
SpeedMarker 700RT
SpeedMarker 300
SpeedMarker 300
SpeedMarker 50
SpeedMarker 50

Großer Arbeitsbereich für die direkte Markierung einzelner großer Komponenten oder großer Serien kleiner Teile. Softwaregesteuerte X-, Y- und Z-Achse als Standard, automatische Hubtür und SpeedMark®-Lasersoftware. Unterschiedliche Linsen verfügbar.

Technische Daten

Maximale Markierfläche 1300 x 450 mm
Max. Werkstückhöhe (F160)  424 mm
Laserleistung Faser 20 – 50 W
Laserleistung MOPA  20 – 100 W
Laserklasse   2

SpeedMarker Experten kontaktieren

SpeedMarker – Geschaffen für die Automatisierung.

Seien Sie automatisiert produktiv.

Die SpeedMark® Lasersoftware kontrolliert nicht nur zentral den Laserprozess, sondern bietet auch automatisierungsgerechte Schnittstellen zur Anbindung von externen Daten und Steuerbefehlen. Unendliche Scripting Möglichkeiten garantieren gleichbleibende Qualität bei wiederkehrenden Beschriftungen. Die Lesbarkeit der Markierung wird durch hochwertige Optiken und Komponenten gewährleistet.

Seien Sie sofort produktiv.

Die Software SpeedMark® überzeugt mit ihrer grafisch ablauforientierten Oberfläche. So können Markiervorgänge ohne große Programmiervorkenntnisse visuell abgebildet werden. Die integrierte Parameter-Datenbank für verschiedenste Materialien hilft zusätzlich Zeit zu sparen. Das reduziert sowohl bei Sonderanfertigungen als auch im Serienbetrieb Ihren Ausschuss auf ein Minimum.

Einen SpeedMark Experten kontaktieren

Seien Sie sicher produktiv.

Software und Maschine sind konzipiert, um nicht nur eine einfache und intuitive Handhabung, sondern gleichzeitig die volle Sicherheit im Umgang mit der Laserzelle zu gewährleisten. Die automatisierte Hubtüre, der Rundtakttisch für einen raschen Teilewechsel sowie das Maschinenbeleuchtungs- und Fensterkonzept schaffen Arbeitsergonomie und Produktivität. Alle Funktionen und produktivitätssteigernden Optionen berücksichtigen immer auch die maximale Laser- und Maschinensicherheit.

Vorteile von Laserbeschriftungsmaschinen.

100x schneller markiert

Beschriften Sie schräge Ebenen, Kugeln, Schalen, Zylinder und Rohre bis zu 100x schneller.
Anstatt das 3D-Objekt mechanisch zu drehen, wird der Fokus durch ein softwaregesteuertes Linsensystem konstant über das Objekt geführt. Aufwändige Einspannungen, langsames mechanisches Drehen und das aufwändige Einrichten, wie man es von der mechanischen Rundgravurvorrichtung kennt, entfällt durch die virtuelle Rundgravur.

50-100 %  10x
Schneller als mechanische Rundgravur Schneller beim Einrichten

Virtuelle Rundgravur

Selbst programmiert.

Programmieren Sie Ihre Laserabläufe selbst. Komplexe Ablaufprogramme, Interaktionen mit Fremdsystemen oder eigene Operator-Screens können Sie einfach durch vordefinierte Programmierbausteine visuell zusammensetzen. So können Anlagenbetreiber schnell und ohne Hilfe des Hersteller-Supports neue Fertigungsprozesse einrichten und auf veränderte Anforderungen schnell reagieren.

>25  1
Vordefinierte Programmbausteine Laserprogramm für alles

SpeedMark

Alles markiert, was markiert werden muss.

Verarbeiten Sie Daten direkt aus Excel, SAP, E-Commerce-Systemen oder Datenbanken. So können Sie Einzelteile automatisch und datenkonsistent individualisieren. Die Programmierung und Verarbeitung aller dynamischen Daten können direkt in der Lasersoftware gemacht werden - ohne der Hilfe von Drittprogrammen. Vom Jobshopper mit 10 Stück bis hin zur Großserienfertigung mit 350 Stück in der Stunde.

∞ 10 - 350
individuelle Inhalte Stück pro Stunde

SpeedMark

Volle Prozesseinbindung.

Binden Sie Ihr Lasersystem in Ihre Automatisierungsumgebung ein.
Mittels digitaler Schnittstellen können sowohl externe Steuersignale (z.B.: Feldbusautomatisierung) als auch externe Daten (z.B.: Seriennummern oder Codes) eingebunden werden.

20/20 1
Digitale I/O's Durchgängiger Fertigungsworkflow

Ausgelegt auf Prozesssicherheit.

Verlassen Sie sich auf das System. Ausfallsicherheit, gleichbleibende Qualität, Dauerbetrieb, als auch Servicefreundlichkeit stehen im Mittelpunkt.
Alle Komponenten sind für den Einsatz in der 24/7 industriellen Produktion ausgelegt.

24/7 1
Im Einsatz Laserleben lang

Lasermarkierung von kleinen und großen Teilen.

Die Laserbeschriftungsgeräte von Trotec können für verschiedene Materialien und eine Vielzahl von Projekten eingesetzt werden. Je nach Ihrer Aufgabe können unsere kleinen Laserbeschriftungsgeräte, ein größeres Gerät oder sogar ein spezielles Gerät am besten geeignet sein, um die Arbeit zu erledigen. Unsere Experten beraten Sie gerne, welches Gerät Ihren Anforderungen entspricht!

SpeedMarker Experten kontaktieren

Merkmale unserer Beschriftungslaser.

Benutzerfreundliches Fokussieren.

Fokussieren Sie einfach und schnell mittels integriertem Fokusfinder.
/de-at/lasermaschinen/laserzubehoer/focus-finder

Ausgezeichnete Lesbarkeit.

Hochwertige F-Theta Linsen garantieren ein perfektes Applikationsergebnis über die gesamte Fläche.
/de-at/lasermaschinen/laserzubehoer/galvo-fokuslinsen

Optimal tief graviert.

Perfekte Tiefengravur in 2 einfachen Schritten.

Große Teile bis 1230 x 450 mm.

Es lassen sich Werkstücke in einer Größe von 1230 x 450 x 427 mm markieren.

Immer produktiv.

Mit TroCare ein maßgeschneidertes Servicepaket für höchste Produktivitätssicherheit und kalkulierbare Betriebskosten.
/de-at/hilfe-support/trocare

Exaktes Positionieren.

Präzise Markierung dank dem integriertem Kamerasystem - SpeedMark Vision - als Positionierhilfe.

Mehr Arbeitsfläche.

Automatische Segmentierung der Arbeitsfläche schafft ein einfaches Arbeiten über den gesamten Bereich des integrierten Multiachsensystems.

Flexibel markiert.

Vom individuellen Einzelstück bis zur Serie - mit den Galvo-Beschriftungslasern gelingt ein problemloses Markieren von Bauteilen, Typenschildern oder Werkzeugen.

Werkstückträger einfach eingerichtet

Einfaches Einrichten einer Vielzahl von einzelnen Bauteilen auf einem Werkstückträger dank dem Array Modul.

Sicher nach CE

Unsere Maschinen erfüllen alle behördlichen Anforderungen und können damit sicher in Betrieb genommen werden.

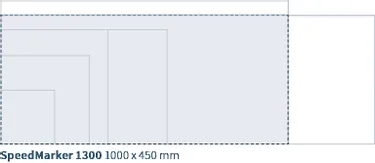

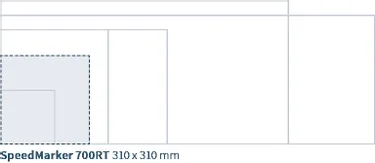

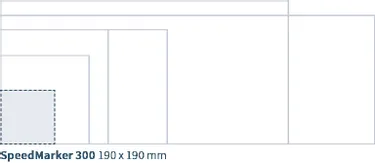

Arbeitsflächen unserer Laserbeschriftungsmaschinen im Vergleich.

Trotec bietet verschiedene Lasermarkiermaschinen an, die unterschiedliche Größen von Arbeitsbereichen erfordern. Unten finden Sie eine grafische Beschreibung der Unterschiede zwischen den Maschinen:

Technische Daten der SpeedMarker Serie.

  SpeedMarker 1600 SpeedMarker 1350 SpeedMarker 1300 SpeedMarker 700 Fiber SpeedMarker 700RT SpeedMarker 700 CO₂ SpeedMarker 300 SpeedMarker 50 Fiber
Max. Markierfläche 1300 x 450 mm 1000 x 500 mm 1000 x 450 mm 580 x 495 mm 310 x 310 mm 1000 x 500 mm 190 x 190 mm 310 x 310 mm
Max. Werkstückhöhe bei F = 160 424 mm 684 mm 450 mm 490 mm 195 mm   168 mm
Max. Werkstückhöhe bei F = 254 317 mm 577 mm 343 mm 383 mm 195 mm   61 mm
Gesamtabmessungen (B x T x H 1600 x 1030 x 1790 mm 1300 x 1327 x 2040 mm 1300 x 1030 x 1800 mm 780 x 981 x 1802 mm 780 x 1144 x 1804 mm 780 x 1188 x 1802 mm 572 x 851 x 653 mm 375 x 800 x 666 mm
Maximale Bearbeitungsgeschwindigkeit 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm 12 m/s mit F = 200 mm 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm
Maximale Bearbeitungsgeschwindigkeit 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm 12 m/s mit F = 200 mm 12 m/s mit F = 160 mm 12 m/s mit F = 160 mm
Laserleistung Faser 20, 30, 50 W 20, 30, 50 W 20, 30, 50 W 20, 30, 50 W 20, 30, 50 W   20, 30, 50 W 20, 30, 50 W
Laserleistung MOPA 20, 100 W 20, 100 W 20, 100 W 20, 100 W 20 W   20, 100 W 20, 100 W
Laserleistung CO₂           60, 120 W
Laserklasse 2 2 2 2 2 2 2 4
Gewicht 500 kg 580 kg 400 kg 260 kg 300 kg 260 kg 77 kg 62 kg
Max. Beladung 50 kg 50 kg 50 kg 50 kg, mit y-Achse 30 kg 20 kg 50 kg 25 kg
X-Achse standard standard standard optional     standard optional
Y-Achse standard standard optional optional     optional optional
Z-Achse standard standard standard standard standard standard standard standard

Materialkompatibilität der SpeedMarker Serie.

    CO₂

      Gravieren Schneiden Markieren
    Acryl ✔ - -
    Glas ✔ - -
    Kunststoffplatten - - -
    Leder ✔ ✔ ✔
    Metall* - - -
    Papier ✔ ✔ ✔
    Kunststoff ✔ ✔ -
    Kunststoff ✔ - -
    Textilien ✔ ✔ ✔
    Textilien - - -

    *Schneiden von Metallfolien bis yu einer Dicke von 0,5 mm m;glich. Individuelle Tests empfohlen.

    Trotec Materialexperten kontaktieren

    Faser

      Gravieren Schneiden Martkieren
    Acryl - - -
    Glas - - -
    Kunststoffplatten - - -
    Leder - - ✔
    Metall* ✔ - ✔
    Papier - - ✔
    Kunststoff - - ✔
    Stein - - -
    Textilien - - ✔
    Holz - - -

    *Schneiden von Metallfolien bis yu einer Dicke von 0,5 mm m;glich. Individuelle Tests empfohlen.
