Lasermarkierung für schwere oder überdimensionale Teile

In vielen Industriesegmenten und Ländern ist die manuelle Lastenhandhabung noch weit verbreitet. Uns erreichen zunehmend Anfragen von Industrieproduzenten (z.B. aus Maschinenbau, Guss Industrie, etc.) die Ihren Workflow auch im Bereich der Kennzeichnung ergonomischer gestalten möchten, um die körperliche Belastung Ihrer Mitarbeiter zu reduzieren und die Effizienz zu steigern, bei mindestens gleichbleibender Qualität und Produktivität. Mehrfach hat Trotec maßgeschneiderte Lösungen für das Kennzeichnen großer oder schwerer Bauteile entwickelt. So zum Beispiel der SpeedMarker 1600 für übergroße Werkstücke oder den SpeedMarker 700 für schwere Bauteile. Diese individuellen Anpassungen unserer Standardserie kombiniert fortschrittliche Sicherheitsfunktionen, benutzerfreundliches Design und flexible Konfigurationsoptionen.

In diesem speziellen Fall brauchte der Kunde ein geschlossenes Lasersystem das lange Teile bearbeiten kann. Dazu wurde ein Anbau an einem SpeedMarker 1600 vorgenommen. Bei dieser Anlage ist die Beladung auch durch die Seitentür möglich. Damit trotzdem die Lasersicherheit klasse 2 erhalten bleibt, ist die Tür sensorgesteuert. So kann der Laserprozess nur bei geschlossener Tür gestartet werden. Auch die T-Nuten-Platte im Arbeitsbereich wurde auf die gleiche Höhe wie der Aufsatz angepasst. So können diese langen Bauteile immer ohne zusätzliche Werkstückhalter und Höhenausgleich bearbeitet werden.

Video ansehen

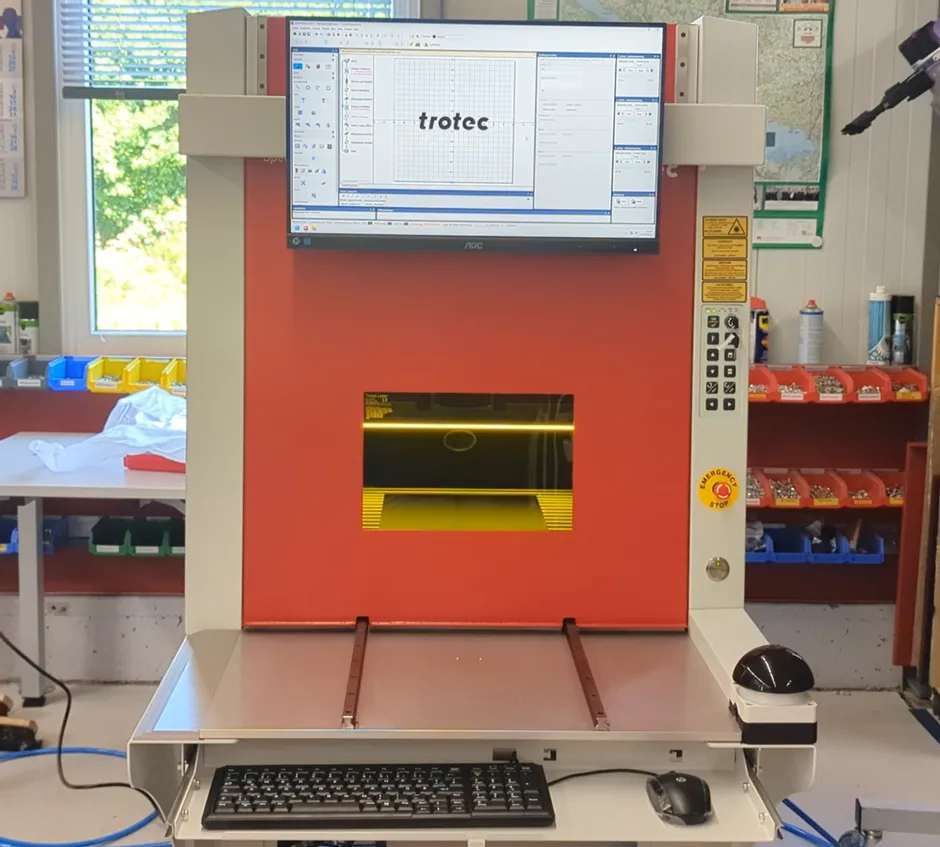

Hier brauchte der Kunde ein geschlossenes Lasersystem mit einem verfahrbaren Tisch für Guss teile. Dazu wurde eine kundenspezifische Anpassung am SpeedMarker 700 vorgenommen. Um eine komfortable Be- und Entladung für den Bediener in Körpernähe zu ermöglichen, wurde die Laseranlage um einen ausfahrbaren verstärkten Tisch ergänzt (Traglast bis zu 30 kg). Die motorisierte Y-Achse bewegt den Tisch nach innen in den abgeschotteten Beschriftungsbereich (Laserschutzklasse 2) und nach Abschluss der Gravur wieder zur Entnahme heraus. Das Starten der Lasergravur ist einfach durch einen Pilzschalter gelöst

Video ansehen

• Z-, X-, Y-Achse
• Maximale Markierfläche 1.000 x 450 mm
• Maximale Werkstückhöhe 450 mm (bei F=160)
• Maximale Werkstücklänge 2.300 mm
• Bestückung durch Front- oder Seitentür möglich
• Magnetische Sicherheitsschalter an der Tür
• Verschiedene Laserquellen möglich (20-100 Watt)
• Erweiterte Anpassungen auf Anfrage

Lesen Sie mehr über das Galvo Competence Center

• Z-, X-, Y-Achse
• Maximale Markierfläche 580 x 400 mm
• Maximale Werkstückhöhe 490 mm (bei F=160)
• Maximales Werkstückgewicht 30 kg
• Bedienerfreundliche Bestückung (für körpernahe manuelle Lastenhandhabung)
• Pilzschalter zum einfachen Starten der Beschriftungsaufgabe
• Mehr Bewegungsfreiheit durch Einsparung des Seitenarms. Bildschirm und Tastatur sind an der Maschinenfront verbaut
• Verschiedene Laserquellen möglich (20-100 Watt)
• Erweiterte Anpassungen wie zum Beispiel die Möglichkeit zur automatisierten Beladung erhalten Sie auf Anfrage

Da komplett neue Produktentwicklungen unsere Kunden Zeit und Geld kosten, verwenden wir meist die Geräte unserer Standardserien als Basis. Alternativ bieten wir aber auch die Adaption bereits realisierter Lösungen wie bei vorher beschriebener Lasermaschine an.

Haben Sie Adaptionswünsche oder individuelle    Anforderungen? Gerne erstellt unser Galvo-c laser Kompetenzzentrum eine passende Lösung dazu.
