Linha Q de máquinas de corte a laser intermediárias
Por que adquirir uma máquina de corte a laser intermediária da linha Q.
A linha Q de máquinas de corte a laser é sinônimo de corte eficiente e o melhor custo-benefício. Com uma área de trabalho de 1300 x 900 mm e potência do laser de até 120 watts, a máquina a laser corta e grava uma variedade de materiais: Acrílico e madeira (até 15 mm de espessura), tecidos, papel e papelão, placas, artigos de artesanato, modelos ou artigos de decoração. A linha Q tem tudo o que uma máquina de corte a laser precisa, oferecendo confiabilidade para a produção.
Porque você é mais eficiente com uma máquina de corte a laser.
Como a produtividade é ampliada? Usando a tecnologia central da Trotec: O conceito de acionamento e o OptiMotionTM cuidam da velocidade, o cabeçote vermelho da máquina Trotec permite um processamento a laser rápido, mas preciso. O design ultracompacto e leve integra as funções mais importantes no menor espaço. A InPack TechnologyTM: protege todos os componentes sensíveis da máquina de corte a laser contra poeira.
Porque você pode trabalhar de forma confiável e por muito tempo com a máquina de corte a laser.
A máquina de corte a laser Q500 é equipada com o potente laser DC de CO2 para um corte rápido, o laser CeramiCore® RF de CO2 para maior qualidade de gravação, ou ambos. A fonte de laser inovadora e patenteada CeramiCore® é sinônimo de confiabilidade, durabilidade e alta qualidade de gravação. O ressonador da fonte de laser, onde o feixe de laser é gerado, é 100% cerâmico. Um investimento – duas ferramentas.
Porque você pode trabalhar intuitivamente com a máquina de corte a laser intermediária.

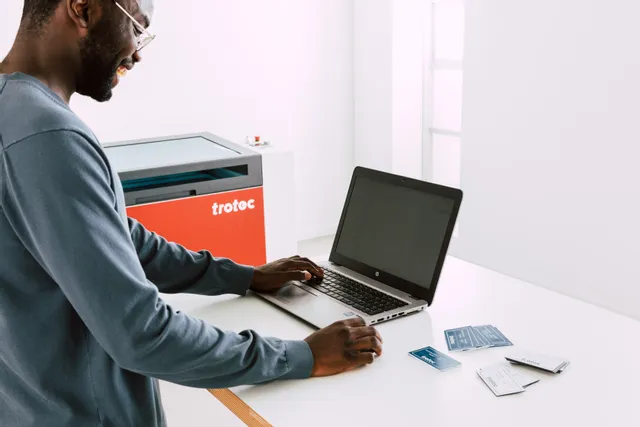

O Ruby®, o software de design da máquina a laser, garante um fluxo de trabalho simplificado. Crie artes, fotos e textos e faça ajustes de forma rápida graças ao fluxo de trabalho integrado. Com o software que é tanto um programa de design gráfico como um software para máquinas a laser. E uma inspiradora interface de usuário. O Ruby® conecta todas as suas máquinas a laser em uma única rede, localmente ou onde estiver.
![](/static_processed/e13c93d5f34c84a898cdaaf75a5e9905/contact-ferdinand.jpg?{"image":"https://backend.troteclaser.com/static/images/contact/contact-ferdinand.jpg","edits":{"resize":{"width":194,"height":194,"fit":"cover"}}})
![](/static_processed/0e332845d626010d373ee8322b8d03ec/laser-cutter-q-optimotion.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/Q-series/laser-cutter-q-optimotion.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
Corte 8x mais rápido.
Acompanhe as curvas como se estivesse sobre trilhos. Nosso sistema exclusivo de controle de curso OptiMotion™ adapta automaticamente a velocidade de corte à geometria. Obtenha a melhor precisão de contorno com a mais alta produtividade no corte. Uma vantagem imbatível, especialmente com materiais finos como películas ou na marcação vetorial.
| 3,2 seg | 27 seg |
| trabalho de corte com Q | trabalho de corte com máquinas a laser semelhantes |
|---|
![](/static_processed/df6e4dcf877e3009f8194a87df597126/laser-cutter-q-efficient-laser-cutting.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/Q-series/laser-cutter-q-efficient-laser-cutting.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})

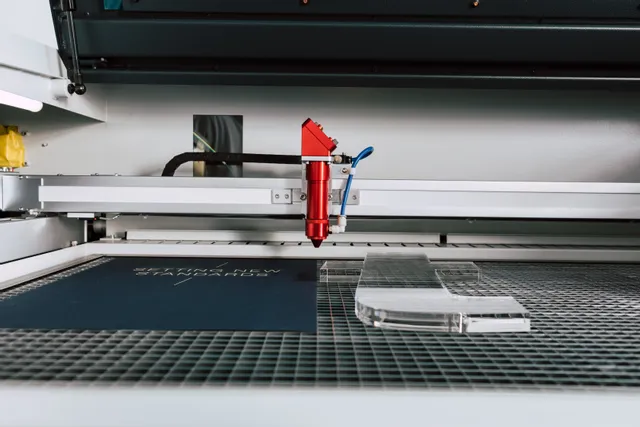

Tudo o que você precisa para o corte a laser.
Corte e gravação de uma variedade de materiais. Acrílico, madeira, tecidos, papel ou papelão com até 15 mm de espessura. A linha Q combina todas as vantagens da Trotec para um corte a laser eficiente - tudo o que você precisa para o corte a laser.
| 15 mm | > 20 |
| espessura máx. do material | materiais |
|---|
![](/static_processed/b1f389163414df6f6a6952b10cb91037/laser-cutter-q-two-tools-in-one.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/Q-series/laser-cutter-q-two-tools-in-one.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
1 investimento, 2 ferramentas.
Obtenha resultados perfeitos, tanto no corte quanto na gravação. Fonte DC de CO2 integrada para um corte rápido e fonte CeramiCore® RF de CO2 para maior qualidade de gravação.
| 1 | 2 |
| sistema a laser | fontes de laser |
|---|
![](/static_processed/bcb4970cedb6007e7fa279b6387b5159/laser-cutter-q-seamless-workflow.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/Q-series/laser-cutter-q-seamless-workflow.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
Múltiplos usuários.
Trabalhe junto como uma equipe, com diferentes funções e permissões. Por exemplo, os operadores não podem ajustar os parâmetros da máquina - podem apenas atribuí-los. Os alunos não podem começar nenhum trabalho sem o professor. Pré-impressão gráfica e produção a laser funcionando juntas perfeitamente. Múltiplos usuários - 1 máquina a laser.
| 4 | ∞ |
| etapas simples | usuários |
|---|
![](/static_processed/4176dac290d8b6458899c6ce51a59e64/laser-cutter-q-engrave-faster.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/Q-series/laser-cutter-q-engrave-faster.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
Faça gravações duas vezes mais rápido.
Faça gravações duas vezes do que com máquinas a laser de entrada acessíveis. Uma placa que leva 10 minutos para ser produzida em uma máquina a laser de entrada pode ser gravada em menos de 5 minutos com a linha Q. 2m por segundo e velocidade máxima de gravação 2G tornam isso possível.
| 2x | 2G |
| gravação mais rápida | aceleração |
|---|
Mais recursos das máquinas de corte a laser intermediárias.
Foco fácil de usar.
Menor trabalho de limpeza.
Sistema exaustor eficiente.
Tecnologia sofisticada
Produtividade sempre.
Produção de trabalhos de impressão e corte.
Gravação rotativa.
Uma solução coordenada.
Segura, de acordo com a CE.
Todos os recursos.
Um comparativo entre as áreas de trabalho de nossas máquinas de corte a laser intermediárias.
Dados técnicos da linha Q.
| Q500 DC | Q400 DC | Q400 RF | |
|---|---|---|---|
| Área de trabalho (L x P) | 1300 mm x 900 mm | 1030 mm x 630 mm | 1030 mm x 630 mm |
| Altura máx. da peça de trabalho | 45 mm | 200 mm | 200 mm |
| Área de carregamento (L x P) | 1400 x 1150 mm | 1130 x 690 mm | 1130 x 690 mm |
| Dimensões gerais (L x P x A) | 1870 x 1655 x 1110 mm | 1550 x 1080 x 1080 mm | 1550 x 1080 x 1080 mm |
| Velocidade máx. de processamento | 2 m/s | 2 m/s | 2 m/s |
| Aceleração máx. | 15 m/s² | 15 m/s² | 15 m/s² |
| Tecnologia de movimentação | Servomotores | Servomotores | Servomotores |
| Potência do laser | CO2 selado DC 120 W | CO2 selado DC 100 W | CO2 selado RF 60 W |
| Segurança laser | Segurança CDRH, Laser de classe 2, Em conformidade com as normas CE, sistema de segurança com duplo intertravamento, interruptor de desarme e chave de segurança | Segurança CDRH, Laser de classe 2, Em conformidade com as normas CE, sistema de segurança com duplo intertravamento, interruptor de desarme e chave de segurança | Segurança CDRH, Laser de classe 2, Em conformidade com as normas CE, sistema de segurança com duplo intertravamento, interruptor de desarme e chave de segurança |
| Peso | Aprox. 570 kg | Aprox. 300 kg | Aprox. 300 kg |
| Consumo elétrico | 100V - 250V, 1100 - 1500 W | 100V - 250V, 1200 W | 100V - 250V, 1200 W |
| Consumo de energia do resfriador | 900 W | 900 W | 900 W |
| Sistema de arrefecimento | Arrefecido a água | Arrefecido a água | Arrefecimento por ar |
Compatibilidade de material com a linha Q.
| Gravação | Corte | |
| Acrílico | ✔ | ✔ |
| Vidro | ✔ | - |
| Chapas de plástico | ✔ | ✔ |
| Couro | ✔ | ✔ |
| Papel | ✔ | ✔ |
| Plásticos | ✔ | ✔ |
| Pedra | ✔ | - |
| Tecidos | ✔ | ✔ |
| Madeira | ✔ | ✔ |
