Processamento a laser em acrílico

Dicas e truques para processamento de acrílico

Os lasers de CO₂ são altamente eficazes no corte e gravação de acrílico, proporcionando resultados consistentes e de alta qualidade numa vasta gama de aplicações profissionais, incluindo sinalética, componentes industriais, expositores e peças de produção em série.

Em ambientes de produção profissionais, a qualidade visual por si só não é suficiente. Processos estáveis, resultados repetíveis e fluxos de trabalho eficientes são fundamentais para manter a produtividade e a rentabilidade. A seleção do material adequado, a otimização da configuração da máquina e a padronização da gestão de parâmetros são passos essenciais para minimizar o tempo de configuração e reduzir o desperdício de material.

Este guia fornece recomendações práticas para a seleção de tipos de acrílico adequados e para a configuração do seu sistema de laser, de modo a obter uma qualidade consistente das arestas, elevada estabilidade do processo e resultados fiáveis, independentemente dos operadores e das séries de produção.

Tipos e características dos materiais

Seleção de materiais: escolher o acrílico certo para os seus objetivos de produção

O acrílico está disponível em dois tipos principais: moldado (GS) e extrudido (XT). A escolha do material adequado desempenha um papel fundamental na obtenção do nível de qualidade, da precisão dimensional e da eficiência de produção desejados.

Amostras de acrílico gravadas a laser rotuladas como GS Cast e XT Extruded usando o cortador a laser Trotec CO₂

Acrílico moldado (GS) — para aplicações visuais de alta qualidade

O acrílico moldado é a escolha preferida quando a qualidade visual e o desempenho na gravação são os requisitos principais. É produzido através do vazamento de acrílico líquido entre duas placas de vidro, resultando num material homogéneo e isento de tensões, com propriedades mecânicas idênticas nas direções x e y.

Características de produção:

Produz bordas de corte limpas e sem rebarbas em ambos os lados
Proporciona resultados de gravação brancos, brilhantes e de elevado contraste
Maior tolerância de espessura (aprox. ±15 %), o que deve ser tido em conta em aplicações que exijam um ajuste de precisão
Custo do material mais elevado, mas que normalmente reduz o esforço de pós-processamento e contribui para uma qualidade de produto de gama alta

Quando escolher o GS:

Opte pelo acrílico fundido quando a qualidade das arestas, os resultados da gravação e a aparência visual geral forem a prioridade, mesmo que as tolerâncias apertadas sejam menos críticas.
Os materiais de acrílico fundido da Trotec, incluindo o TroGlass Color Gloss e o TroGlass Clear, foram concebidos para um processamento fiável e uma qualidade visual consistente.

Acrílico extrudido (XT) — para uma produção eficiente e escalável

O acrílico extrudido é mais adequado para aplicações que exigem precisão dimensional, eficiência e controlo de custos. É produzido através da extrusão de massa de acrílico por um bico, de modo a atingir a espessura desejada. Devido a este método de fabrico, as propriedades mecânicas diferem nas direções x e y.

Características de produção:

Tolerância de espessura mais baixa (aprox. ±5 %), permitindo um encaixe preciso e resultados consistentes
Requer menos potência do laser, permitindo um processamento mais rápido e maior rendimento
Produz uma aresta polida a chama, com ligeira variação entre as superfícies superior e inferior
Desempenho de gravação limitado (cinzento mate), tornando-o menos adequado para aplicações que exigem contraste

Quando escolher o XT:

Opte pelo acrílico extrudido quando a prioridade for um processamento eficiente, consistência dimensional e produção escalável a um custo mais baixo.
O TroGlass XT ou o TroGlass Mirror da Trotec estão otimizados para o processamento a laser e garantem um desempenho estável e repetível em ambientes de produção em série.

Seleção de materiais por prioridade de produção

Objetivo de produção	Material recomendado
Qualidade máxima dos contornos e contraste de gravação	Acrílico fundido (GS)
Tolerâncias apertadas e ajuste preciso	Acrílico extrudido (XT)
Aplicações visuais de alta qualidade	Acrílico moldado (GS)
Produção em série económica	Acrílico extrudido (XT)
Pós-processamento reduzido	Acrílico moldado (GS)
Elevado rendimento e menor consumo	Acrílico extrudido (XT)

Orientações para o processamento a laser

As orientações que se seguem fornecem pontos de referência essenciais para um processamento a laser preciso e eficiente do acrílico.

Seleção de lentes

A escolha da lente correta é essencial para obter resultados de corte consistentes. À medida que a espessura do material aumenta, recomenda-se uma distância focal maior.

Utilize uma lente de 2,0" para a maioria das aplicações
Para materiais com espessura superior a 5 mm, uma lente de 2,5" pode melhorar a qualidade das arestas
A limpeza regular das lentes é fundamental para manter a qualidade do feixe e a repetibilidade

Bocal e assistência por ar

Utilize um bico de grande diâmetro ao cortar acrílico.
Se possível, reduza a pressão de ar auxiliar para um máximo de 0,2 bar. Isto dá ao material tempo suficiente para arrefecer lentamente, resultando em arestas polidas e transparentes como o vidro.
Uma pressão de ar excessiva leva a bordas opacas ou sem brilho devido ao arrefecimento rápido
Uma pressão baixa e constante ajuda a manter resultados estáveis, especialmente durante séries de produção mais longas.

Sistema de escape

Uma extração eficaz é essencial tanto para a qualidade do processo como para a segurança.

Uma ventilação adequada garante bordas limpas e condições de processamento estáveis
Um fluxo de ar insuficiente pode levar à acumulação de vapores e aumentar o risco de incêndio
Um desempenho consistente do sistema de exaustão contribui para resultados de produção repetíveis

Os sistemas a
laser nunca devem ser deixados sem vigilância.
Os sistemas de exaustão Atmos da Trotec, combinados com o Ruby®, ajudam a manter um fluxo de ar estável e condições de funcionamento fiáveis.

Mesas de trabalho

A escolha da mesa de trabalho adequada é importante para garantir um posicionamento estável e a qualidade das peças. A Trotec disponibiliza várias opções de mesas, consoante o tamanho e a espessura do material a trabalhar. Recomendamos a utilização da mesa de corte com ripas de acrílico ou da mesa de corte com grelha de acrílico, consoante o trabalho a realizar.

Mesa de corte com ripas de
acrílico

Evita o recuo durante o corte
Recomendada para materiais mais espessos (≥ 6 mm)
Adequada para componentes de maiores dimensões (>100 mm)

Mesa de corte com grelha de
acrílico

Mantém as peças mais pequenas estáveis e planas após o corte
Recomendada para materiais com espessura
até 8 mm

Potência do laser

A potência do laser tem um impacto direto na velocidade de processamento, na qualidade das arestas e na produtividade global. 

A potência necessária depende de:

Espessura do material
Qualidade desejada das arestas
Requisitos de rendimento

Os sistemas de maior potência podem melhorar significativamente a velocidade de processamento, especialmente no caso de materiais mais espessos e em ambientes de produção com requisitos de rendimento mais elevados. No entanto, os resultados ótimos dependem sempre de uma combinação equilibrada entre potência, velocidade e frequência. 

Como orientação geral, o aumento da espessura do material requer uma potência do laser proporcionalmente mais elevada. Para um processamento eficiente de acrílico de espessura média a elevada, os sistemas de maior potência (por exemplo, 60 W e superiores) podem melhorar o rendimento e reduzir o tempo de processamento. Como regra geral, o ideal é 10 watts de potência do laser por cada 1 mm de espessura do material.

Laser cut acrylic with crystal clear flame polished finish

Definições de parâmetros

Os parâmetros do laser dependem do tipo de material, da espessura e do acabamento pretendido. As configurações padronizadas são fundamentais para garantir resultados repetíveis e independentes do operador.
Com o Ruby^®, tanto os parâmetros de corte como os de gravação podem ser padronizados através de predefinições de materiais e modelos de trabalho, garantindo repetibilidade, eficiência e qualidade consistente independentemente do operador.

Parâmetros para o corte a laser de acrílico

O acrílico requer uma frequência relativamente elevada para se obterem bordas lisas.

Intervalos de frequência típicos:

Acrílico moldado (GS): 5 000–20 000 Hz
Acrílico extrudido (XT): até 5 000 Hz

Configurações incorretas podem resultar em:

Baixa frequência: marcas visíveis de vibração
Baixa velocidade: corte mais largo e risco de incêndio acrescido

É essencial equilibrar potência, velocidade e frequência para um processamento seguro e eficiente.

Parâmetros para a gravação a laser em acrílico

No que diz respeito à gravação, uma energia mais baixa produz, normalmente, melhores resultados.

A gravação superficial leve cria resultados brancos de alto contraste
A potência excessiva reduz o contraste

Prática recomendada:

Grave pelo verso para obter maior durabilidade e melhor aspeto
Inverta sempre o desenho antes do processamento

Preparação gráfica e de software

Os dados de conceção otimizados melhoram a qualidade do processamento e reduzem o risco de incêndio.

Reduzir o número de nós para obter percursos de corte mais suaves.
Menos nós = movimento mais suave e arestas mais homogéneas
Coloque os pontos de início em áreas menos visíveis. Evite colocá-los em linhas retas ou no meio de curvas
Utilize entradas de corte (3–8 mm) para materiais mais espessos.
Otimize a ordem de corte para reduzir a acumulação de calor

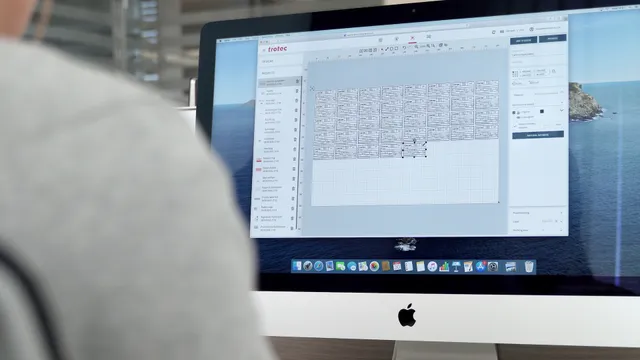

Software para laser Ruby® – vantagens para o processamento de acrílico

O Ruby®simplifica a gestão de parâmetros e garante resultados de processamento consistentes.

Principais funcionalidades:

Conjuntos de parâmetros separados para GS e XT
Controlo combinado das definições do laser e do sistema de exaustão
Efeitos de material para o ajuste fino dos resultados
Modelos de trabalho padronizados

Uma vez otimizadas, as configurações podem ser reutilizadas a qualquer momento, garantindo fluxos de trabalho eficientes e resultados consistentes.

Saiba mais sobre o Ruby

Materiais acrílicos da Trotec para uma produção fiável

A qualidade do material tem um impacto direto na estabilidade do processamento, na qualidade dos contornos e na eficiência global. A gama de acrílico TroGlass da Trotec foi desenvolvida especificamente para aplicações a laser, garantindo resultados previsíveis e repetíveis.

A utilização de materiais otimizados para o processamento a laser reduz os ajustes de parâmetros, encurta o tempo de configuração e garante resultados consistentes entre trabalhos, máquinas e operadores.

Principais vantagens

Qualidade consistente do material: permite um processamento estável e resultados repetíveis
Desempenho fiável: garante bordas limpas e qualidade de gravação consistente
Esforço de configuração reduzido: minimiza os ajustes por tentativa e erro
Integração no fluxo de trabalho: funciona perfeitamente com as predefinições e modelos Ruby® para uma produção escalável

A gama TroGlass inclui acrílico moldado e extrudido em várias espessuras, cores e acabamentos, permitindo flexibilidade sem comprometer a fiabilidade do processamento.

Descubra os materiais acrílicos da Trotec para obter resultados de produção estáveis e repetíveis.

Áreas de aplicação típicas do processamento de acrílico

O processamento de acrílico é utilizado em diversos setores em que a qualidade das arestas, as propriedades óticas e a consistência do material são fundamentais para o produto final.

Sinalética e expositores

Estas aplicações exigem bordas nítidas, contornos precisos e elevada qualidade visual. O acrílico é frequentemente utilizado em letras, letreiros luminosos e elementos de exposição, onde a aparência e a uniformidade são essenciais.

Saiba mais

Personalização

A produção em pequenos lotes permite uma produção flexível com mudanças frequentes de trabalho, tais como produtos personalizados, prémios ou artigos de marca. Uma gestão eficiente dos parâmetros e condições de processamento estáveis são importantes para manter a produtividade em designs variados.

Saiba mais

Educação

O acrílico é amplamente utilizado em escolas, universidades e espaços de criação para a construção de modelos, projetos técnicos e prototipagem. Os principais requisitos incluem um manuseamento seguro, um comportamento previsível durante o processamento e uma configuração eficiente, permitindo que utilizadores com diferentes níveis de experiência obtenham resultados fiáveis.

Saiba mais
