Enseignes en acrylique et présentoirs colorés créés avec la machine de découpe laser et la machine à gravure laser de Trotec.

Traitement laser sur l’acrylique

Trucs et astuces pour le traitement de l’acrylique

Les lasers à CO₂ sont extrêmement efficaces pour la découpe et la gravure de l'acrylique, offrant des résultats constants et de haute qualité dans un large éventail d'applications professionnelles, notamment la signalétique, les composants industriels, les présentoirs et les pièces de production en série.

Dans les environnements de production professionnels, la qualité visuelle à elle seule ne suffit pas. La stabilité des processus, la répétabilité des résultats et l’efficacité des flux de travail sont essentielles pour maintenir la productivité et la rentabilité. Le choix du matériau approprié, l’optimisation de la configuration de la machine et la standardisation de la gestion des paramètres sont des étapes indispensables pour réduire au minimum le temps de configuration et limiter le gaspillage de matière.

Ce guide fournit des recommandations pratiques pour choisir les types d’acrylique adaptés et configurer votre système laser afin d’obtenir une qualité de coupe constante, une grande stabilité des processus et des résultats fiables, quels que soient les opérateurs et les séries de production.

Types et caractéristiques des matériaux

Choix des matériaux : sélectionner l'acrylique adapté à vos objectifs de production

L'acrylique se décline en deux types principaux : moulé (GS) et extrudé (XT). Le choix du matériau approprié joue un rôle essentiel pour obtenir le niveau de qualité souhaité, la précision dimensionnelle et l'efficacité de production.

Échantillons d'acrylique gravés au laser et étiquetés GS Cast et XT Extruded à l'aide de la machine de découpe laser Trotec CO₂.

Acrylique moulé (GS) – pour des applications visuelles haut de gamme

L'acrylique coulé est le matériau de choix lorsque la qualité visuelle et les performances de gravure constituent les principales exigences. Il est fabriqué en coulant de l'acrylique liquide entre deux plaques de verre, ce qui donne un matériau homogène et exempt de contraintes, présentant des propriétés mécaniques identiques dans les directions x et y.

Recommandé pour :

Les applications où la qualité optique des bords est essentielle
Les produits gravés nécessitant un fort contraste et une finition blanche
Signalétique haut de gamme, présentoirs et composants de marque

Caractéristiques de production :

Permet d’obtenir des bords de coupe nets et sans bavures des deux côtés
Permet d’obtenir des gravures blanches brillantes et très contrastées
Tolérance d’épaisseur plus élevée (environ ±15 %), ce qui doit être pris en compte pour les applications nécessitant un ajustement de précision
Coût des matériaux plus élevé, mais réduit généralement les efforts de post-traitement et contribue à une qualité de produit haut de gamme

Quand choisir le GS :

Optez pour l’acrylique coulé lorsque la qualité des bords, les résultats de gravure et l’aspect visuel global sont prioritaires, même si les tolérances serrées sont moins critiques.
Les matériaux en acrylique coulé de Trotec, notamment TroGlass Color Gloss et TroGlass Clear, sont conçus pour garantir un usinage fiable et une qualité visuelle constante.

Acrylique extrudé (XT) – pour une production efficace et évolutive

L'acrylique extrudé est mieux adapté aux applications qui exigent une précision dimensionnelle, une efficacité et une maîtrise des coûts. Il est fabriqué par extrusion d'une masse d'acrylique à travers une buse afin d'obtenir l'épaisseur souhaitée. En raison de ce procédé de fabrication, ses propriétés mécaniques diffèrent selon les axes x et y.

Recommandé pour :

La production en série avec des exigences d’assemblage ou d’ajustement par emboîtement
Les applications nécessitant des tolérances serrées et une grande répétabilité
Les environnements de production où le coût est un facteur déterminant

Caractéristiques de production :

Tolérance d'épaisseur réduite (environ ±5 %), garantissant un ajustement précis et des résultats constants
Nécessite moins de puissance laser, ce qui permet un traitement plus rapide et un débit plus élevé
Produit un bord poli à la flamme, avec une légère variation entre les surfaces supérieure et inférieure
Performances de gravure limitées (gris mat), ce qui le rend moins adapté aux applications nécessitant un fort contraste

Quand choisir le XT :

Optez pour l’acrylique extrudé lorsque la priorité est donnée à l’efficacité de l’usinage, à la cohérence dimensionnelle et à une production évolutive à moindre coût.
Le TroGlass Mirror de Trotec est optimisé pour l’usinage laser et offre des performances stables et reproductibles dans les environnements de production en série.

Sélection des matériaux en fonction des priorités de production

Objectif de production	Matériau recommandé
Qualité optimale des contours et contraste de gravure	Acrylique moulé (GS)
Tolérances serrées et ajustement précis	Acrylique extrudé (XT)
Applications visuelles haut de gamme	Acrylique coulé (GS)
Production en série économique	Acrylique extrudé (XT)
Post-traitement réduit	Acrylique coulé (GS)
Rendement élevé et consommation réduite	Acrylique extrudé (XT)

Consignes relatives à l'usinage au laser

Les recommandations suivantes constituent des repères essentiels pour un usinage au laser précis et efficace de l'acrylique.

Choix de l'objectif

Le choix d'une lentille adaptée est essentiel pour obtenir des résultats de découpe homogènes. À mesure que l'épaisseur du matériau augmente, il est recommandé d'utiliser une distance focale plus longue.

Utilisez une lentille de 2,0" pour la plupart des applications
Pour les matériaux d'une épaisseur supérieure à 5 mm, une lentille de 2,5 pouces peut améliorer la qualité des bords
Un nettoyage régulier de la lentille est essentiel pour préserver la qualité du faisceau et la répétabilité

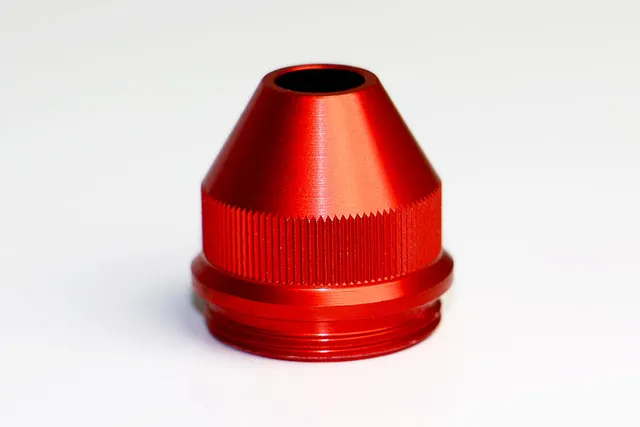

Buse et assistance pneumatique

Utilisez une buse de grand diamètre pour découper l'acrylique.
Réduisez la pression d'air d'assistance à 0,2 bar maximum, si possible. Cela laisse au matériau suffisamment de temps pour refroidir lentement, ce qui permet d'obtenir des bords polis et transparents comme du verre.
Une pression d'air excessive entraîne un refroidissement rapide, ce qui donne des bords laiteux ou ternes
Une pression faible et constante permet d'obtenir des résultats stables, en particulier lors de séries de production prolongées.

Système d'échappement

Une extraction efficace est essentielle tant pour la qualité du processus que pour la sécurité.

Une ventilation adéquate garantit des bords propres et des conditions de traitement stables
Un débit d’air insuffisant peut entraîner une accumulation de vapeurs et augmenter le risque d’incendie
Des performances d’aspiration constantes garantissent des résultats de production reproductibles

Les systèmes
laser ne doivent jamais être laissés sans surveillance.
Les systèmes d’aspiration Atmos de Trotec, associés à Ruby®, contribuent à maintenir un débit d’air stable et des conditions de fonctionnement fiables.

Tables de travail

Le choix d'une table de travail adaptée est essentiel pour garantir un positionnement stable et la qualité des pièces. Trotec propose plusieurs options de tables en fonction des dimensions et de l'épaisseur du matériau à traiter. Nous recommandons d'utiliser soit la table de découpe à lattes en acrylique, soit la table de découpe à grille en acrylique, selon le travail à réaliser.

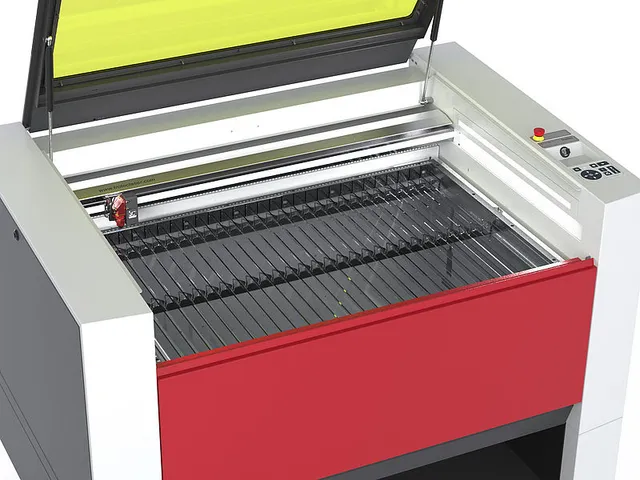

Table de découpe à lattes en
acrylique

Empêche les rebonds pendant la découpe
Recommandée pour les matériaux plus épais (≥ 6 mm)
Convient aux composants de grande taille (> 100 mm)

Table de découpe à grille en
acrylique

Maintient les petites pièces stables et à plat après la découpe
Recommandée pour les matériaux d'une épaisseur
maximale de 8 mm

Puissance du laser

La puissance du laser a un impact direct sur la vitesse d'usinage, la qualité des arêtes et la productivité globale. 

La puissance requise dépend :

de l'épaisseur du matériau
La qualité de coupe souhaitée
des exigences de débit

Les systèmes à puissance plus élevée peuvent améliorer considérablement la vitesse d’usinage, en particulier pour les matériaux plus épais et les environnements de production aux exigences de rendement plus élevées. Cependant, l’obtention de résultats optimaux dépend toujours d’une combinaison équilibrée entre puissance, vitesse et fréquence. 

En règle générale, l'augmentation de l'épaisseur du matériau nécessite une puissance laser proportionnellement plus élevée. Pour un usinage efficace de l’acrylique de moyenne épaisseur à épaisse, les systèmes à puissance élevée (par exemple, 60 W et plus) peuvent améliorer le débit et réduire le temps d’usinage. En règle générale, une puissance laser de 10 watts par millimètre d’épaisseur de matériau est idéale.

Laser cut acrylic with crystal clear flame polished finish

Réglages des paramètres

Les paramètres du laser dépendent du type de matériau, de son épaisseur et de la finition souhaitée. Il est essentiel de disposer de réglages standardisés pour garantir des résultats reproductibles, indépendamment de l'opérateur.
Avec Ruby®, les paramètres de découpe et de gravure peuvent être standardisés à l'aide de préréglages de matériaux et de modèles de tâches, ce qui garantit la reproductibilité, l'efficacité et une qualité constante, quel que soit l'opérateur.

Paramètres pour la découpe au laser de l'acrylique

L'acrylique nécessite une fréquence relativement élevée pour obtenir des bords lisses.

Plages de fréquences typiques :

Acrylique moulé (GS) : 5 000–20 000 Hz
Acrylique extrudé (XT) : jusqu’à 5 000 Hz

Des réglages incorrects peuvent entraîner :

Basse fréquence : traces de vibrations visibles
Faible vitesse : tranchis plus larges et risque d'incendie accru

Il est essentiel de trouver le juste équilibre entre puissance, vitesse et fréquence pour garantir un usinage sûr et efficace.

Paramètres pour la gravure au laser de l'acrylique

En matière de gravure, une énergie plus faible donne généralement de meilleurs résultats.

Une gravure superficielle légère donne des résultats blancs très contrastés
Une puissance excessive réduit le contraste

Recommandation :

Gravez à l'envers pour améliorer la durabilité et l'aspect esthétique
Toujours inverser le motif avant le traitement

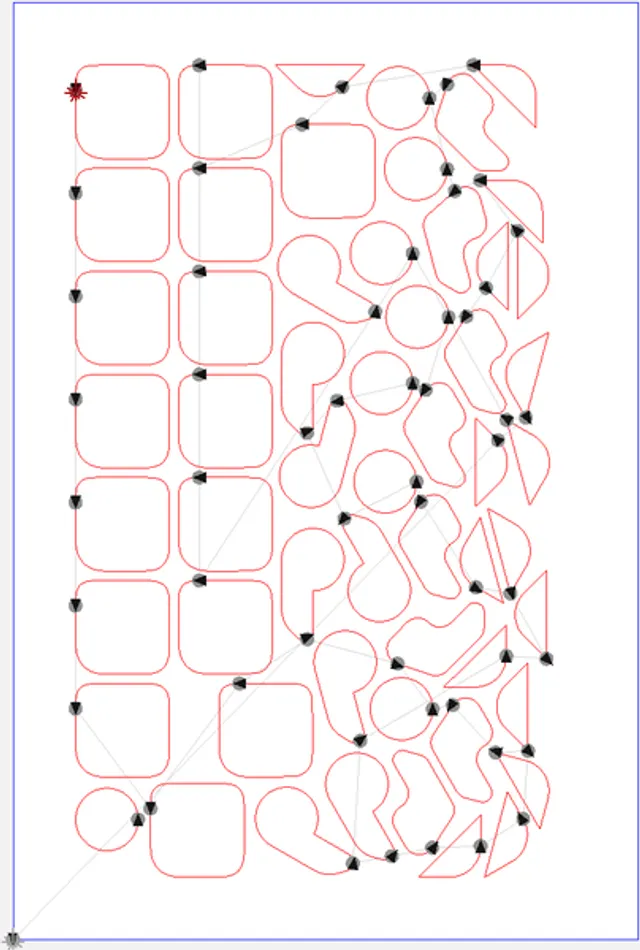

Préparation graphique et logicielle

Des données de conception optimisées améliorent la qualité de l'usinage et réduisent les risques d'incendie.

Réduisez le nombre de nœuds pour obtenir des trajectoires de découpe plus fluides.
Moins de nœuds = mouvement plus fluide et arêtes plus homogènes
Placez les points de départ dans des zones moins visibles. Évitez de les placer sur des lignes droites ou au milieu de courbes
Utilisez des entrées de coupe (3 à 8 mm) pour les matériaux plus épais.
Optimisez l'ordre de découpe pour réduire l'accumulation de chaleur

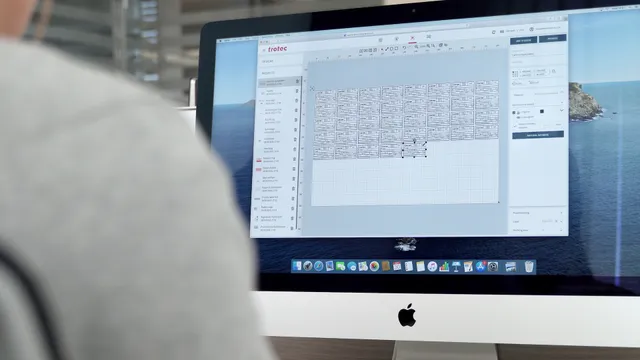

Logiciel pour laser Ruby® – avantages pour l'usinage de l'acrylique

Ruby®simplifie la gestion des paramètres et garantit la cohérence des résultats de traitement.

Principales fonctionnalités :

Jeux de paramètres distincts pour les modèles GS et XT
Contrôle combiné des réglages du laser et du système d'évacuation
Effets liés au matériau pour un réglage précis des résultats
Modèles de tâches standardisés

Une fois optimisés, les paramètres peuvent être réutilisés à tout moment, garantissant ainsi des flux de travail efficaces et des résultats homogènes.

En savoir plus sur Ruby

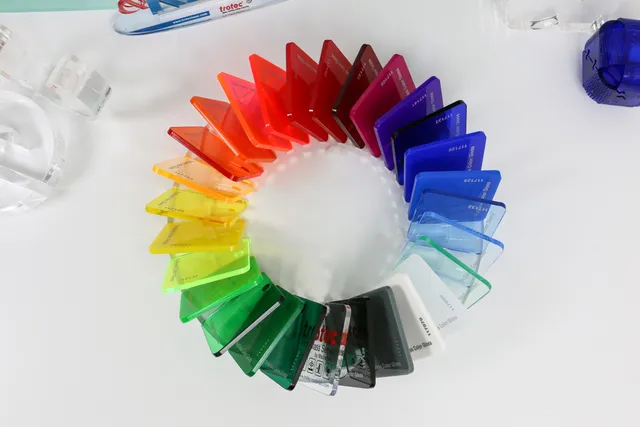

Les matériaux acryliques Trotec pour une production fiable

La qualité du matériau a une incidence directe sur la stabilité du traitement, la qualité des bords et le rendement global. La gamme d’acrylique TroGlass de Trotec a été spécialement conçue pour les applications laser, garantissant ainsi des résultats prévisibles et reproductibles.

L'utilisation de matériaux optimisés pour l'usinage laser réduit les ajustements de paramètres, raccourcit le temps de configuration et garantit des résultats constants d'un travail à l'autre, d'une machine à l'autre et d'un opérateur à l'autre.

Principaux avantages

Qualité constante du matériau : garantit un usinage stable et des résultats reproductibles
Performances fiables : garantit des bords nets et une qualité de gravure constante
Effort de configuration réduit : minimise les ajustements par essais et erreurs
Intégration dans le flux de travail : s'intègre parfaitement aux préréglages et modèles Ruby® pour une production évolutive

La gamme TroGlass comprend à la fois de l'acrylique coulé et extrudé, disponible en différentes épaisseurs, couleurs et finitions, offrant ainsi une grande flexibilité sans compromettre la fiabilité de l'usinage.

Découvrez les matériaux acryliques Trotec pour des résultats de production stables et reproductibles.

Domaines d'application typiques de la transformation de l'acrylique

Le traitement de l'acrylique est utilisé dans de nombreux secteurs où la qualité des bords, les propriétés optiques et l'uniformité du matériau sont essentielles pour le produit final.

Signage & display

Applications require clear edges, precise contours, and high visual quality. Acrylic is commonly used for lettering, illuminated signs, and display elements where appearance and consistency are essential.

Learn more

Personalization

Small-batch production supports flexible production with frequent job changes, such as customized products, awards, or branded items. Efficient parameter management and stable processing conditions are important to maintain productivity across varying designs.

Learn more

Education

Acrylic is widely used in schools, universities, and maker spaces for model making, technical projects, and prototyping. Key requirements include safe handling, predictable processing behavior, and efficient setup, allowing users with varying experience levels to achieve reliable results.

Learn more
