Scherm Ontwerp
Leer het ontwerpscherm van Ruby® te gebruiken
Scherm Ontwerp
Het heeft tot doel uw eigen ontwerp voor de lasertaak te maken. U kunt kiezen uit meerdere gereedschappen van de werkbalk.
![](/static_processed/5353a316c5ff133a3033145966b61558/design-screen-neu.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-neu.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Dit scherm heeft 3 hoofdgebieden:
- Lijst van ontwerpen
- Werkbalk
- Rechterpaneel
Tip van de professional: Druk op '?' om de sneltoetsen te openen. Ze kunnen echt nuttig zijn!
Lijst van ontwerpen
![](/static_processed/85276eda5ca71bb9015f7bf679c9af85/design-screen-list-neu.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-list-neu.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
 |
Een ontwerp zoeken |
 |
Een ontwerp verwijderen |
Werkbalk
![](/static_processed/f31f8bce3c7a27e21a1443e4f48cb6a1/design-screen-toolbar.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-toolbar.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
 |
Een nieuw ontwerp toevoegen |
 |
Een ontwerp importeren |
 |
Uw ontwerp opslaan |
 |
Opslaan als nieuw ontwerp |
 |
Objecten selecteren |
 |
Een lijn trekken |
 |
Een ellips tekenen |
 |
Een rechthoek tekenen |
 |
Een afbeelding toevoegen |
 |
Een tekst toevoegen |
 |
Uw laatste stap ongedaan maken/herhalen |
 |
Aan ontwerp aanpassen met marge-optie |
 |
In- en uitzoomen. Klik op de percentages om de zoom opnieuw in te stellen. |
 |
Inzoomen op een selectie |
 |
Selecteer een object en druk op "C" om te knippen. Selecteer nu een tweede object en verbind het door op het pictogram te klikken. |
|
Selecteer een object en druk op "C" om te knippen. Selecteer nu een tweede object en verbind het door op het pictogram te klikken. |
 |
Selecteer een object en druk op "C" om te knippen. Selecteer nu een tweede object en maak een snijpunt door op het pictogram te klikken. |
 |
Selecteer een object en druk op "C" om te knippen. Selecteer nu een tweede object om te snijden door op het pictogram te klikken. |
 |
Selecteer een object en druk op "C" om te knippen. Selecteer nu een tweede object en maak een uitsluiting door op het pictogram te klikken. |
 |
Het uitlijnen van objecten aan- en uitzetten |
 |
Schakelt de schaal voor het uitlijnen in en uit. Ingeschakeld schaalt de lijndikte met het object |
Rechterpaneel
![](/static_processed/d1757e0712e82d892abd789f6e94d045/design-screen-right-panel.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-right-panel.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Kenmerken
![](/static_processed/2e73b5e1230672510f1394b33d7847a6/design-screen-design-attributes.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-design-attributes.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
 |
Klik om een taak te maken van uw huidige ontwerp |
 |
Naam van uw ontwerp |
 |
Breedte en hoogte van het ontwerpgebied |
 |
Tags toevoegen en beheren |
 |
Ankerpunt en coördinaten van het geselecteerde object |
 |
Breedte en hoogte van de geselecteerde objecten met proportioneel slot |
 |
Rotatie van het geselecteerde object |
 |
Objectvulling en lijndikte aanpassen |
 |
Het geselecteerde object horizontaal of verticaal spiegelen |
 |
Opties voor lettertypes: vet, cursief, kerning (*niet ondersteund door alle lettertypes), ligatuur (*niet ondersteund door alle lettertypes), selectie lettertypes |
Objectenlijst
 |
Toon alleen huidig zichtbare objecten |
 |
Schakelen tussen laag- en objectweergave |
 |
Lagen tonen/verbergen |
 |
Foutmelding object |
Opties om uw objecten op te sommen
 |
 |
| Objecten gerangschikt per laag | Objecten in volgorde |

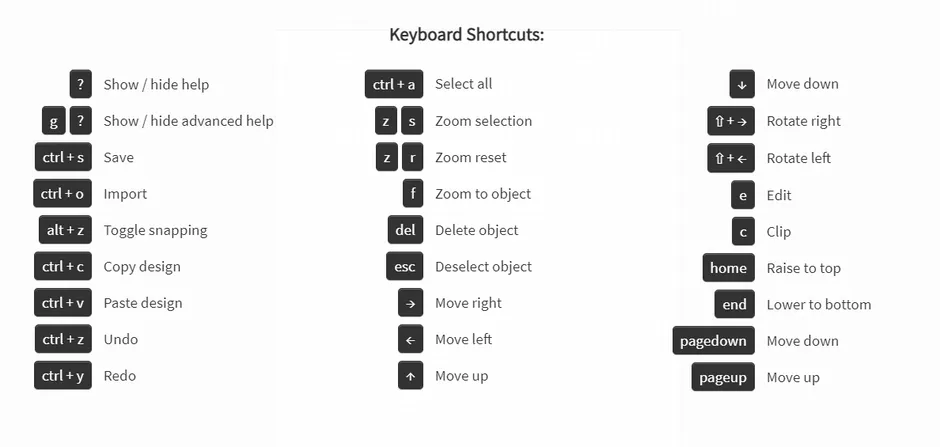

Sneltoetsen
![](/static_processed/3bcc04d5fa0ccb2bf8a9e648174f2bc2/design-screen-shortcuts.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-shortcuts.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
