Gioco del Memory Print & Cut

Istruzioni passo dopo passo

acrylic-wood-memo-matching-game

Gioco del Memory Print & Cut

Istruzioni passo dopo passo

Stai cercando gadget o regali promozionali che siano adattabili alle esigenze dei tuoi clienti? Il nostro Memory è la soluzione perfetta per te!

Preparazione

Materiale necessario
  • 2 fogli di MDF 600x300mm, 6mm di spessore
  • 1/4 di foglio di TroGlass Clear 10 mm
  • Materiale per coprire il piano di lavoro
Macchinario utilizzato
  • Speedy 360, 100 Watt
  • Lente da 2.5"
  • JobControl® Sistema con telecamera Vision
  • Piano da taglio in alluminio o piano a nido d'ape per il taglio di MDF
  • Griglia di taglio in materiale acrilico per il taglio dell'acrilico

Questa applicazione può essere realizzata con qualsiasi macchina laser con piano di lavoro dalla Speedy 300 in su, con il Software JobControl® Vision installato.

Importante

Assicurati di attivare "Send Beziers and paths to driver" sul software. Altrimenti, i crocini di registrazione non saranno riconosciuti da JobControl® Vision.

graphics-files-matching-game.zip

ZIP

Scarica ora

Passo dopo passo

design-gioco-memory
Fase 1

Fase 1: Cartoline per il memo

Crea il tuo design o usa il nostro modello. Scambia le foto che abbiamo scelto con le tue immagini o quelle dei tuoi clienti. Stampa il disegno direttamente sull'MDF con una stampante UV.
(Scopri i consigli per la creazione di grafiche per JobControl® Vision)

Invia il lavoro al laser utilizzando le impostazioni riportate di seguito. Si prega di non discostarsi da queste istruzioni, perché altrimenti i crocini di registrazione non verranno riconosciuti da JobControl® Vision.

Impostazioni di stampa:

Modalità di processo Risoluzione Linea di taglio
Taglio 1000 dpi nessuna
Mezzitoni Altro
Colore geometrie migliorate, geometrie interne prima
taglio-laser-acrilico-gioco-memory
Fase 2

Fase 2: Lavorazione laser memo

Determina le impostazioni dei parametri. Le impostazioni consigliate possono variare a seconda della macchina laser utilizzata e della potenza laser disponibile.
Inoltre, il processo di stampa utilizzato può avere un impatto sui parametri del laser.

LLe istruzioni per l'utilizzo del software JobControl® Vision possono essere trovate qui: JobControl® Vision software

Importante: per il taglio del legno, ti consigliamo di utilizzare l'ugello con diametro piccolo. In aggiunta, puoi aumentare la pressione dell'air assist.

Consiglio: applica il nastro per applicazione per ridurre le tracce di fumo. Lascia i crocini di registrazione, così che la telecamera di JobControl® Vision possa leggerli.

PARAMETRI LASER PER I CROCINI DI REGISTRAZIONE:

Colore Processo Potenza (%) Velocità (%) ppi/Hz
nero RegMark - - -
Passate Air Assist Z-Offset Avanzate
- - - -

LASER PARAMETERS CUTTING:

Colore Processo Potenza (%) Velocità (%) ppi/Hz
rosso Taglio CO2 90 0.6 1000
Passate Air Assist Z-Offset Avanzate
1 on   -

CONSIGLI:

  • Abbiamo utilizzato i parametri laser standar di JobControl® ottimizzati per la qualità
  • Il database dei parametri diviso per materiale di JobControl® può essere scaricato da www.troteclaser.com
impostazioni-di-stampa-memo
Fase 3

Fase 3: Supporto in acrilico

Abbiamo realizzato un supporto in acrilico per le tessere del memo.

Consiglio: controlla il kerf quando realizzi la base e adattalo se necessario.

Invia il lavoro al laser

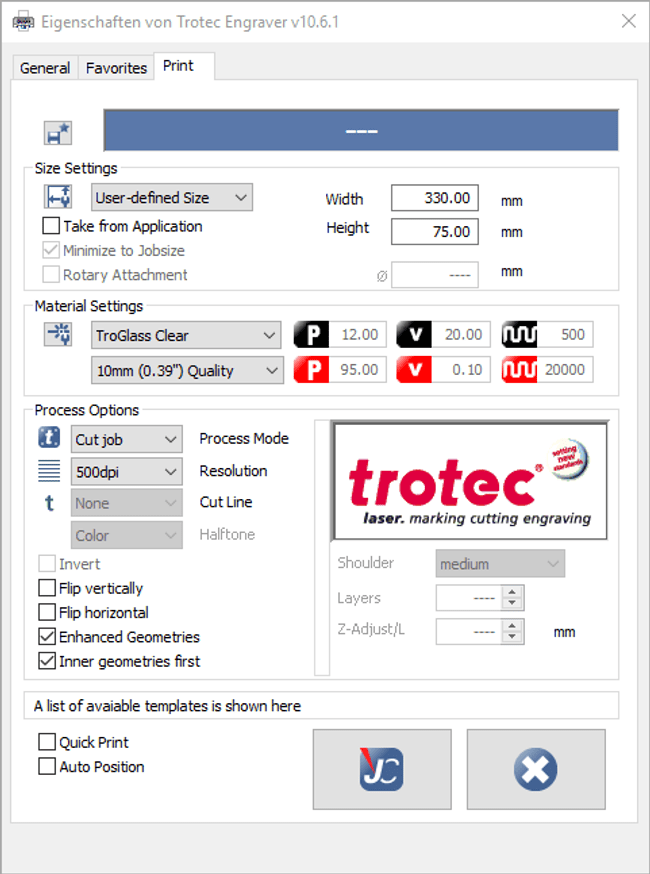

Impostazioni di stampa:

Modalità di processo Risoluzione Linea di taglio
Lavoro di taglio 500 dpi -
Mezzitoni Altro
- geometrie migliorate, geometrie interne per prime
TroGlass-taglio-laser-gioco-memory
Fase 4

Fase 4: Lavorazione laser supporto in acrilico

Determina le impostazioni dei parametri. Le impostazioni consigliate possono variare a seconda della macchina laser utilizzata e della potenza laser disponibile.

Importante: per il taglio di acrilico, ti consigliamo di utilizzare l'ugello di grande diametro. Inoltre, puoi aumentare la pressione dell'air assist.

Il palo può piegarsi durante il taglio.

PARAMETRI LASER TAGLIO:

Colore Processo Potenza (%) Velocità (%) ppi/Hz
rosso Taglio CO2 95 0.1 20000
Passate Air Assist Z-Offset Avanzate
1 on -3 mm -

CONSIGLIO:

  • Abbiamo utilizzato i parametri standard laser di JobControl® ottimizzati per la qualità
  • Il database dei parametri dei materiali di JobControl® può essere scaricato da www.troteclaser.com
assemblaggio-gioco-memory
Fase 5

Fase 5: Finitura

Pulisci i bordi delle tessere in MDF e monta il supporto.

Il tuo memo è pronto!

Ispirazione

  • Dai libero sfogo alla tua creatività. Cambia la forma delle immagini o il materiale. Aggiungi un logo o altro testo sul retro delle tessere.
  • Per ottenere un effetto particolare abbiamo inciso i bordi di taglio con un motivo a strisce. Per farlo, metti semplicemente le carte sul supporto, posizionalo all'interno del laser e incidi tutti e 4 i lati.
