Surfaces de travail des stations laser SpeedMarker

Les stations de travail du SpeedMarker proposent des surfaces de travail de différentes tailles pour le marquage de composants et de pièces. La taille de la surface de travail dépend des facteurs suivants :

  • Version de la station de travail : SpeedMarker 700, 1300, 1350, 1600
  • Configuration d’axe : avec l'axe des x ou avec l axe des x et des y
  • Lentille sélectionnée : définit le champ de marquage

Le déplacement des axes (= segmentation) permet d’utiliser l’intégralité de la surface de travail. Le contrôle s’effectue à partir du logiciel de marquage SpeedMark. Vous trouverez ci-dessous un aperçu des différentes surfaces de travail, en fonction de la configuration et de l’équipement de la station de travail laser.


SpeedMarker 700 : Aperçu des champs de marquage et des surfaces de travail

par lentille, avec axe des x ou des x et des y

Lentille Champ de marquage Surface de travail :
Axe des x
Surface de travail :
Axe des x et des y
F-100 70 x 70 mm 390 x 70 mm 390 x 350 mm
F-160 120 x 120 mm 440 x 120 mm 440 x 400 mm
F-254 190 x 190 mm 510 x 190 mm 510 x 435 mm
F-330 240 x 240 mm 560 x 240 mm 560 x 460 mm
F-420 310 x 310 mm 580 x 310 mm 580 x 495 mm

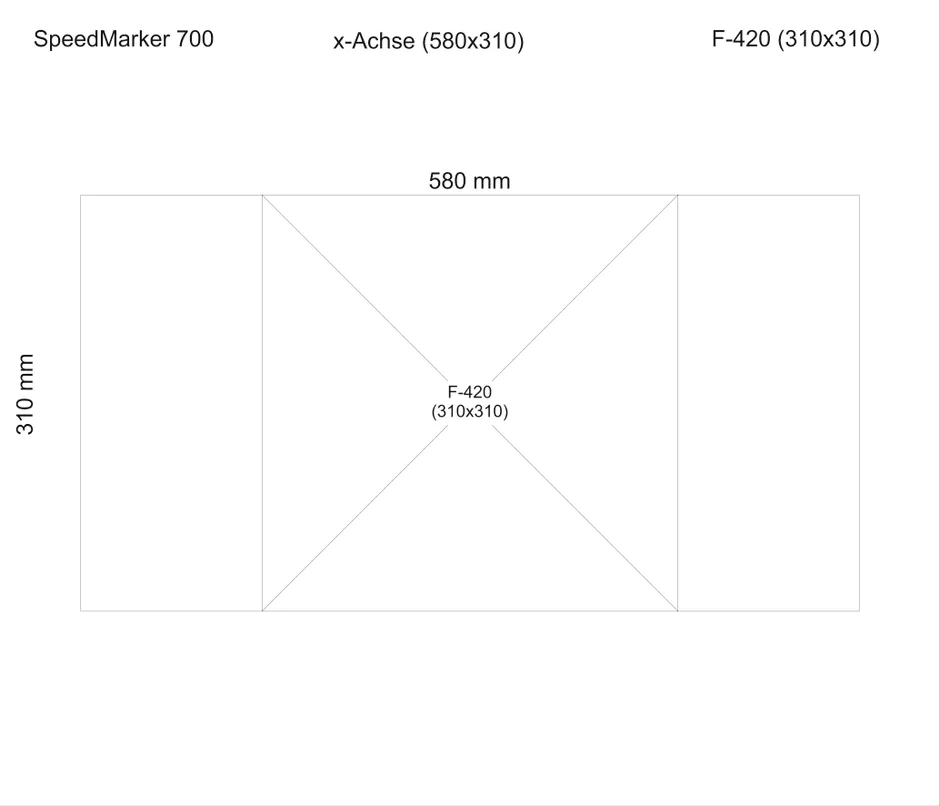

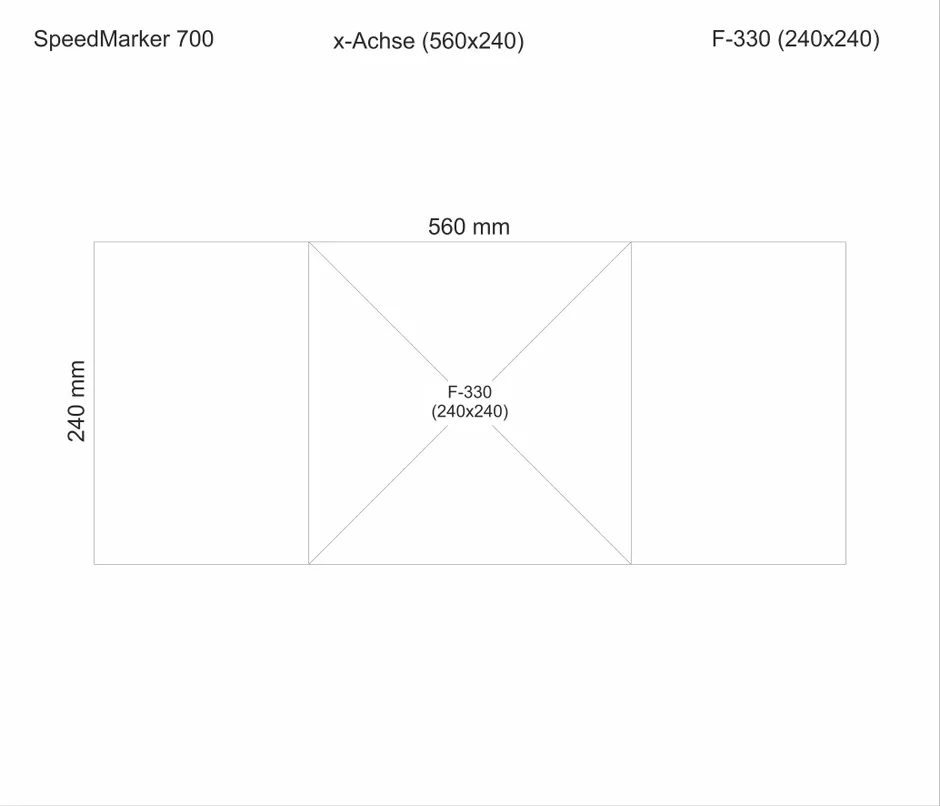

SpeedMarker 700 avec axe x

SpeedMarker 700 avec axe x et y

Lentilles : F-100
Champ de marquage : 70 x 70 mm

Lentilles : F-160
Champ de marquage : 120 x 120 mm

Lentilles : F-254
Champ de marquage : 190 x 190 mm

Lentilles : F-330
Champ de marquage : 240 x 240 mm

Lentilles : F-420
Champ de marquage : 310 x 310 mm

SpeedMarker 1300 : Aperçu des champs de marquage et des surfaces de travail

par lentille, avec axe des x ou des x et des y

Lentille Champ de marquage Surface de travail :
Axe des x
Surface de travail :
Axe des x et des y
F-100 70 x 70 mm 880 x 70 mm 880 x 395 mm
F-160 120 x 120 mm 930 x 120 mm 930 x 445 mm
F-254 190 x 190 mm 1 010 x 190 mm 1 000 x 450 mm
F-330 240 x 240 mm 1 050 x 240 mm 1 000 x 450 mm
F-420 310 x 310 mm 1 100 x 310 mm 1 000 x 450 mm

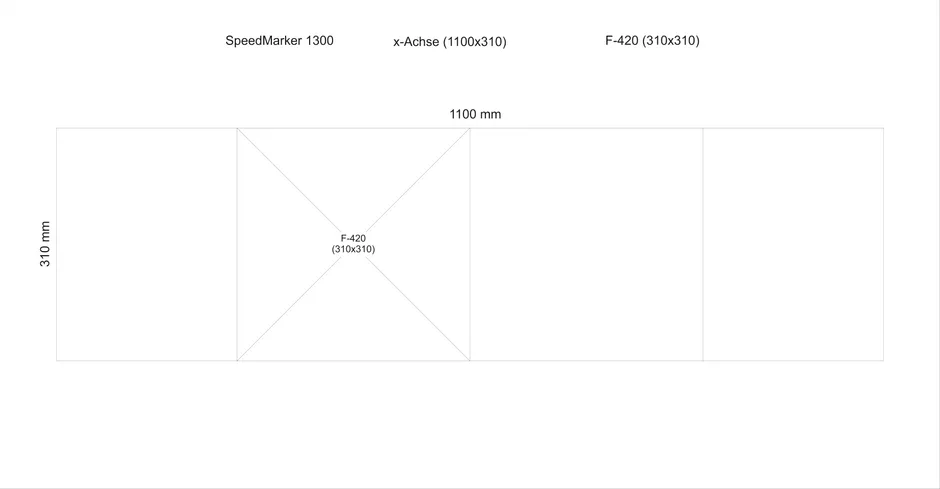

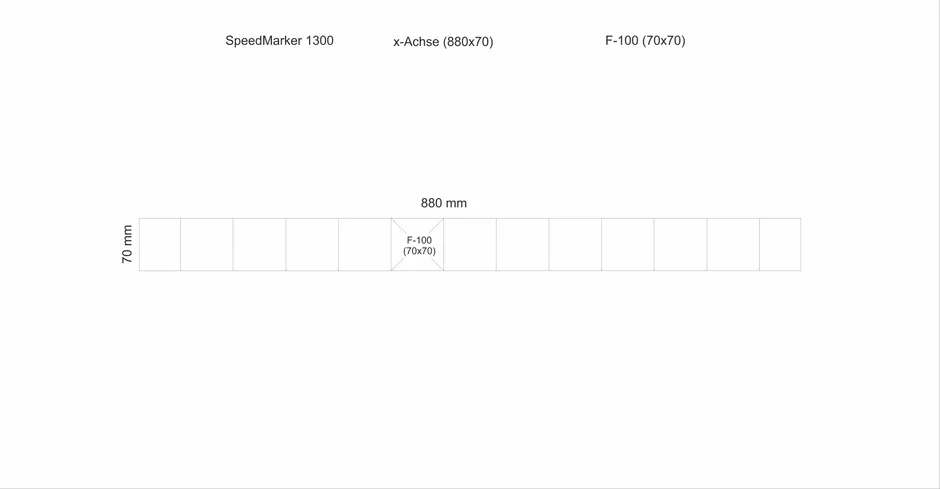

SpeedMarker 1300 avec axe x

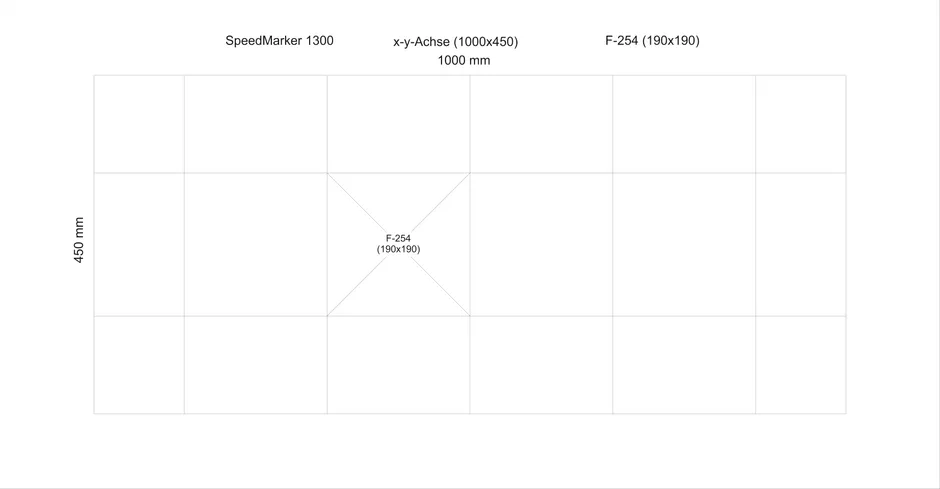

SpeedMarker 1300 avec axe x et y

Lentilles : F-100
Champ de marquage : 70 x 70 mm

Lentilles : F-160
Champ de marquage : 120 x 120 mm

Lentilles : F-254
Champ de marquage : 190 x 190 mm

Lentilles : F-330
Champ de marquage : 240 x 240 mm

Lentilles : F-420
Champ de marquage : 310 x 310 mm

SpeedMarker 1350: Aperçu des champs de marquage et des surfaces de travail

par lentille, avec axe des x et des y

Lentille Champ de marquage Surface de travail : Axe des x et des y
Standard Ausfahrbahrer Tisch Doppel-Wechseltisch
F-100  70 x 70 mm  880 x 470 mm  880 x 320 mm  434 x 320 mm
F-160   120 x 120 mm  930 x 500 mm  930 x 370 mm  459 x 370 mm
F-254   190 x 190 mm  1000 x 500 mm  1000 x 375 mm  494 x 375 mm
F-330  240 x 240 mm   1000 x 500 mm  1000 x 375 mm  500 x 375 mm
F-420  310 x 310 mm   1000 x 500 mm  1000 x 375 mm  500 x 375 mm

SpeedMarker 1350:
Version standard

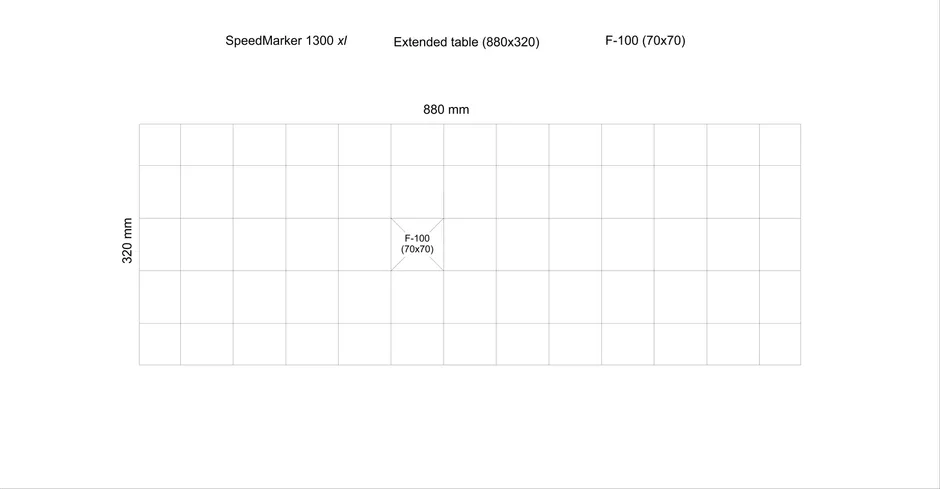

SpeedMarker 1350:
Plateau extractible

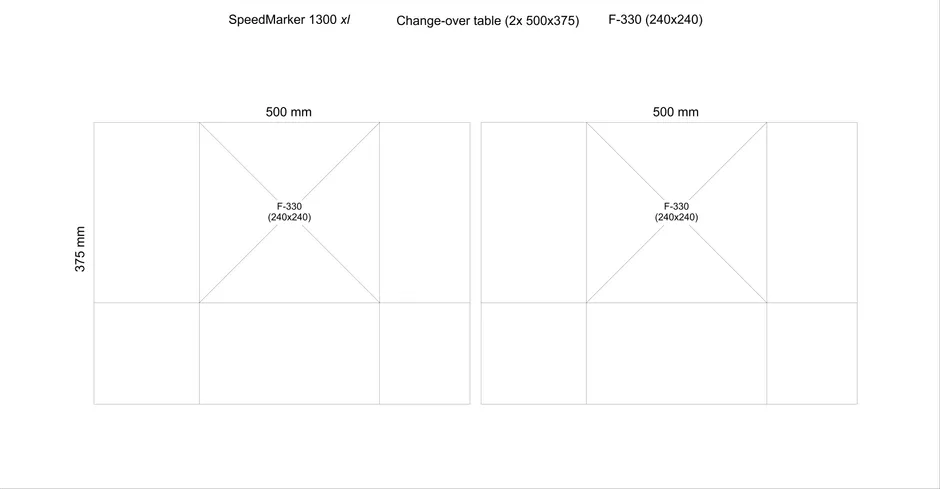

SpeedMarker 1350:
Double plateau de chargement extractible

Lentille: F-100
Champ de marquage: 70 x 70 mm

Lentille: F-160
Champ de marquage: 120 x 120 mm

Lentille:: F-254
Champ de marquage: 190 x 190 mm

Lentille: F-330
Champ de marquage: 240 x 240 mm

Lentille: F-420
Champ de marquage: 310 x 310 mm

SpeedMarker 1600: Aperçu des champs de marquage et des surfaces de travail

par lentille, avec axe des x et des y

Lentille Champ de marquage Surface de travail : Axe des x et des y
F-100   70 x 70  1180 x 420
F-160   120 x 120  1230 x 450
F-254   190 x 190  1300 x 450
F-330   240 x 240  1300 x 450
F-420   310 x 310  1300 x 450

SpeedMarker 1600 avec axe x et y

Lentille: F-100
Champ de marquage: 70 x 70 mm

Lentille: F-160
Champ de marquage: 120 x 120 mm

Lentille: F-254
Champ de marquage: 190 x 190 mm

Lentille: F-330
Champ de marquage: 240 x 240 mm

Lentille: F-420
Champ de marquage: 310 x 310 mm
