Cómo hacer tarjetas pop up con láser
Tarjetas 3D, libros, invitaciones y mucho más
¿Cómo se hacen las tarjetas pop up? ¿Quiere hacer diseños de papel en 3D y no sabe cómo? Con su láser Trotec podrá hacer todo esto y más.
Principios de una tarjeta pop up
Para que una tarjeta sea tridimensional o pop up, algunos elementos han de desplegarse al abrirla y formar estructuras. Como material para crear una tarjeta de este recomendamos papel con un gramaje algo mayor al estándar (por ejemplo: 150 g), para que la tarjeta tenga estabilidad.
Step by Step
Paso 1: Crear el archivo
Cree un documento nuevo en Adobe Illustrator o en su programa habitual de diseño. Hemos elegido el formato A4. Trace ahora en el centro del documento una línea de corte azul horizontal. Por aquí se plegará más tarde la tarjeta. Ahora podrá ubicar los distintos elementos gráficos de la tarjeta en la zona central de la misma. Use líneas de corte rojas para los contornos y rellenos negros para los grabados.
Importante:
Preste atención a que el documento haya sido creado en el espacio de color RGB.
Paso 2: Definición de las líneas de corte
Una vez que haya finalizado su diseño, hay que ajustarlo: Con la herramienta "Tijera" (tecla de acceso rápido C) seccione la línea central en segmentos allí donde la línea sea tapada por sus gráficos. Luego podrá borrar las líneas no usadas. Defina a continuación las bases de apoyo de sus elementos como línea de corte azul. Para separar el contorno use la herramienta "Tijera". En el procesamiento con láser, se aplicará menos potencia a estas líneas azules, que servirán como hendido.
Consejo:
Active la ayuda "Smart Guides" (teclas Ctrl + U). El cursor se encajará en un punto de anclaje de dos líneas que se cruzan, esto es de gran ayuda especialmente al usar la herramienta "Tijera".
Paso 3: Definir la altura de la estructura

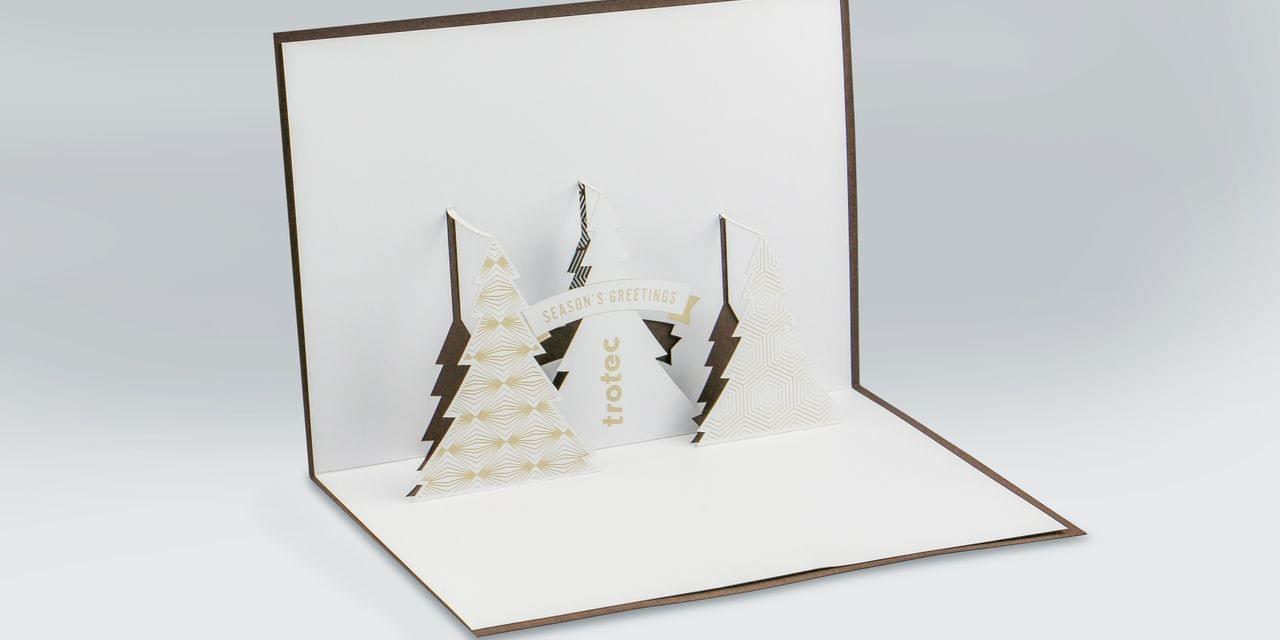

Esta es la parte más importante de una tarjeta 3D: Los puentecillos. Para hacerlos dibuje un rectángulo desde la base de apoyo de su elemento gráfico en dirección ascendente hasta la línea central. Esta altura desde la base de apoyo hasta la línea central es el elemento más importante de una tarjeta tridimensional, pues define la distancia a la que resaltarán los elementos de la base. El ancho del rectángulo puede elegirlo libremente. En el caso de que su diseño sea un pino, por ejemplo, el ancho del puentecillo debe ser lo más pequeño posible, ya que éste se ubicará en la cima del pino. No obstante, debe ser de por lo menos 2,5 mm, para que luego el puentecillo no se rompa o doble fácilmente. Como en nuestro caso hemos diseñado tres árboles con distintas distancias, debe crearse un puentecillo separado para cada árbol con la altura correspondiente. Puede verlos en la imagen en rojo.
Paso 4: Unión de los distintos elementos
Por último, coloque los puentecillos en la parte superior del correspondiente elemento del gráfico. Quite el relleno rojo del puentecillo y, en su lugar, aplique un contorno de corte rojo. Una ahora con la herramienta de exploración "Unir" el puentecillo con su correspondiente elemento gráfico. Para que luego los puentecillos se doblen arriba y abajo necesitamos también líneas de corte azules en sus extremos superior e inferior. Lo mejor es que, antes de recortar, marque estas líneas de corte para que no se modifique la altura del puentecillo.
Para finalizar, enmarque el documento terminado con una línea de corte verde a modo de contorno externo. Esta la puede cortar más rápido que los contornos interiores rojos de sus gráficos. Ahora puede enviar este archivo a su láser Trotec.
