Stempel für Papiertaschen
Fertigen Sie Stempel für individuelle Verpackungen. Ideal für kleine Stückzahlen.
![](/static_processed/a46c3f944c3ef3577ba9d6667ba9484d/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/individual-stamps/diy-individual-stamp-1.jpg","edits":{"resize":{"width":1280,"height":640,"fit":"cover"}}})
Vorbereitung
Benötigtes Material
- Stempelgummi trodat, AERO+ 5mm, A4
- Stempel trodat professional 5212, 116 x 70mm
- div. Papierbeutel zum Bedrucken
Verwendete Maschine
- Speedy 360
- 120 Watt
- 1,5" Linse
- Düse mit kleinem Lochdurchmesser
- Aluminiumschneidgittertisch
Der Stempelgummi kann natürlich auch mit anderen Lasergravierer der Speedy Serie bearbeitet werden.
Schritt für Schritt
![](/static_processed/aecdf7aaa20b17d6abd8882f01592fea/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/individual-stamps/diy-laser-engraving-rubber-stamp.jpg","edits":{"resize":{"width":650,"fit":"cover"}}} "diy-laser-engraving-rubber-stamp.jpg")
Schritt 1: Druck-& Laservorlage importieren/erstellen
Erstellen Sie Ihr eigenes Design oder verwenden Sie unsere kostenlose Vorlage.
Ein Tipp zur Erstellung Ihres eigenen Designs: am besten eignen sich kräftige, nicht zu detailreiche Motive und Schriften. Vermeiden Sie zu feine Linien - es wird viel Material abgetragen, zu dünne Linien können in der Folge instabil werden.
Weitere Tipps zur Stempelgravur
Schicken Sie nun den Job mit untenstehenden Einstellungen an den Laser.
Druckereinstellungen:
| Größe | Prozessart | Auflösung | Schneidlinie |
|---|---|---|---|
| professional 5212 oder: benutzerdefinierte Größe: 116 x 70mm | Stempel | 500 dpi | optimiert |
| Rasterung | Flanke | Andere |
|---|---|---|
| schwarz-weiß | medium | optimierte Geometrien |
![](/static_processed/d2737176a9d86abdfd409ae360b980a1/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/individual-stamps/clean-laser-engraved-rubber-plate.jpg","edits":{"resize":{"width":650,"fit":"cover"}}} "clean-laser-engraved-rubber-plate.jpg")
Schritt 2: Laserprozess Stempelgummi 5mm
Nehmen Sie die Parametereinstellungen vor. Unsere vorgeschlagenen Parameter können je nach verwendeter Lasermaschine und verfügbarer Laserleistung abweichen.
Legen Sie den Lasergummi Aero+ 5 mm in die Maschine ein. Sorgen Sie dafür, dass er nicht mehr verrutschen kann, da bei diesem Prozess der Stempelgummi nach jedem Gravurdurchgang abgesaugt wird. Eine Fixierung erreichen Sie durch:
- eine Absaugung mit guter Absaugleistung (Atmos Duo Plus)
- Festkleben der Gummiplatte mit Klebeband
- Verwendung einer Haftmatte (erhältlich im Trotec Webshop)
Decken Sie die restliche Arbeitsfläche ab, um Vakuum zu erzeugen.
Laserprozess Gravur - vier Durchgänge:
Stellen Sie den "Schnitt" bei den Parametereinstellungen auf "überspringen". Fokussieren und positionieren Sie den Laser, dann starten Sie den ersten Gravur-Durchgang.
Nach der Gravur saugen Sie den Staub auf der Gummiplatte mit einem Staubsauger gut ab. Achten Sie darauf, dass der Gummi dabei nicht verrutscht.
Nun wiederholen Sie den Gravur-Vorgang weitere drei Mal.
Beachten Sie dabei: vor jedem Durchgang erneut fokussieren (auf der jeweils neuen Ebene) und nach jedem Durchgang die Stempelplatte absaugen.
Laserprozess - Schnitt:
Nach der Gravur erfolgt der Schnitt. Dazu in den Parametereinstellungen "Schneiden CO2" aktivieren und "Gravieren CO2" überspringen.
Laserparameter:
| Farbe | Prozess | Leistung (%) | Geschwindigkeit (%) | ppi/Hz |
|---|---|---|---|---|
| Schwarz | Gravieren CO2 | 100 | 15 | 1000 ppi |
| Rot | Schneiden CO2 | 100 | 0.5 | 1000 Hz |
| Durchgänge | Zublasung | Z-Offset | Richtung | Erweitert |
|---|---|---|---|---|
| 1 | EIN, maximale Zublasung | - | abwärts | optimierte Qualität |
| 1 | EIN | - | - | - |
Schritt 3: Zusammenbau
Nehmen Sie den Lasergummi aus dem Lasergerät und reinigen Sie ihn mit einer feinen Bürste und Wasser. Nach dem Trocknen kleben Sie die Stempelplatte in den Stempel.
Stempeln Sie einige Male auf ein Küchenpapier oder leeren Seiten zum Testen. Danach ist der Stempel einsatzbereit!
![](/static_processed/0eaedebd8f50a3ae99ed5437762a85eb/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/individual-stamps/diy-individual-stamp-1.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
Inspiration

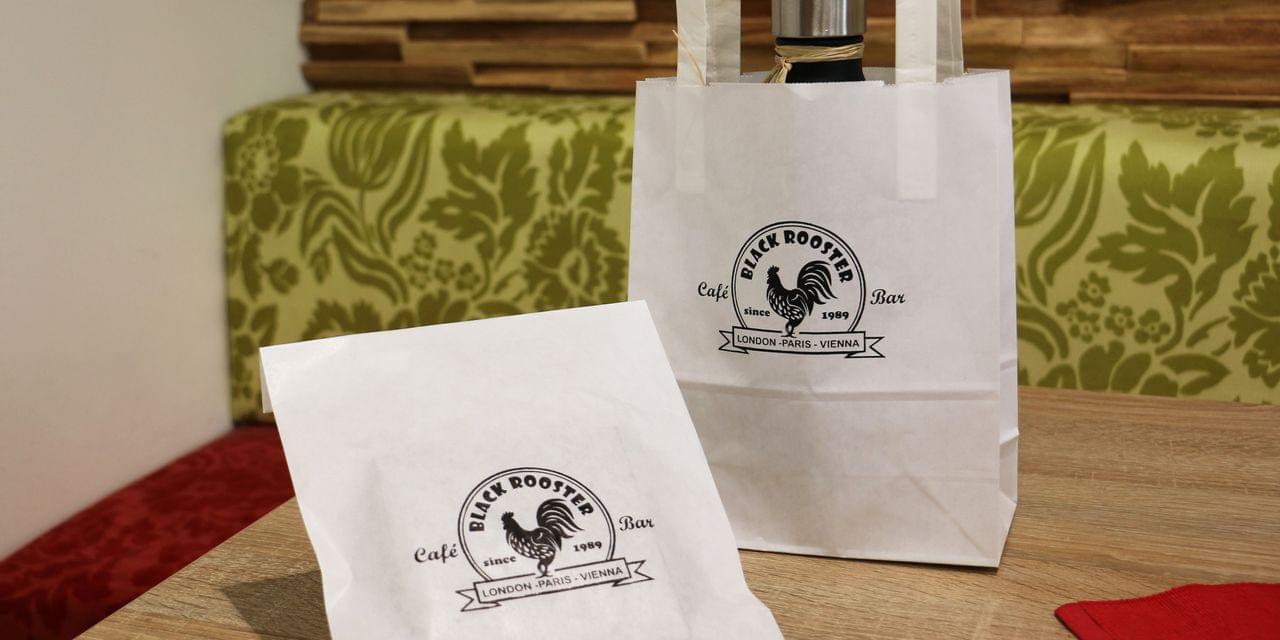

Mit diesem Stempel können Sie Ihre Verpackung schnell und einfach individualisieren. Ihr Logo kann auf Papiertüten, Tragetaschen, Umschlägen und Kartons angebracht werden, um die Sichtbarkeit Ihres Unternehmens weiter zu erhöhen.
Je nach Logo sind auch farbige Stempel möglich.
Alternative: depth laser engraving with 3 passes
As an alternative to the above-mentioned settings with four engraving passes, depth engraving can also be carried out in three passes with a resolution of 1,000 dpi, as more material is removed at higher resolutions.
However, the time required for this variant remains almost identical to the above mentioned application, as the laser needs more time for engraving with higher resolution.
Perform the laser processes as described above.
Use the following print and parameter settings for the laser process in three engraving passes.
Print settings
| Dimension | Process mode | Resolution | Cut line |
|---|---|---|---|
| Professional 5212 or user-defined size 116 x 70 mm | Stamp | 1000 dpi | optimised |
| Halftone | Shoulders | Others |
|---|---|---|
| black-white | medium | optimised geometries |
Laser parameters:
| Colour | Process | Power (%) | Speed (%) | ppi/Hz |
|---|---|---|---|---|
| Black | Engrave CO2 | 100 | 25 | 1000 ppi |
| Red | Cut CO2 | 100 | 0.5 | 1000 Hz |
| Passes | Air assist | Z-offset | Direction | Advanced |
|---|---|---|---|---|
| 1 | on, maximum air assist | - | top down | optimised quality |
| 1 | on | - | - | - |
Alternative: Tiefengravur mit 3 Durchgänge
Alternativ zu den oben genannten Einstellungen mit vier Gravurdurchgängen kann die Tiefengravur auch in drei Durchgängen mit einer Auflösung von 1.000 dpi durchgeführt werden, da bei höheren Auflösungen mehr Material abgetragen wird.
Der Zeitbedarf für diese Variante bleibt jedoch nahezu identisch mit der oben genannten Anwendung, da der Laser für die Gravur mit höherer Auflösung mehr Zeit benötigt.
Führen Sie die Laserprozesse wie oben beschrieben durch.
Verwenden Sie die folgenden Druck- und Parametereinstellungen für den Laserprozess in drei Gravurdurchgängen.
Druckereinstellungen
| Größe | Prozessart | Auflösung | Schneidlinie |
|---|---|---|---|
| Professional 5212 oder benutzerdefinierte Größe 116 x 70 mm | Stempel | 1000 dpi | optimiert |
| Rasterung | Flanke | Andere |
|---|---|---|
| schwarz-weiß | medium | optimierte Geometrien |
Laserparameter
| Farbe | Prozess | Leistung (%) | Geschwindigkeit (%) | ppi/Hz |
|---|---|---|---|---|
| Schwarz | Gravieren CO2 | 100 | 25 | 1000 ppi |
| Rot | Schneiden CO2 | 100 | 0.5 | 1000 Hz |
| Durchgänge | Zublasung | Z-Offset | Richtung | Erweitert |
|---|---|---|---|---|
| 1 | EIN, maximale Zublasung | - | abwärts | optimierte Qualität |
| 1 | EIN | - | - | - |
