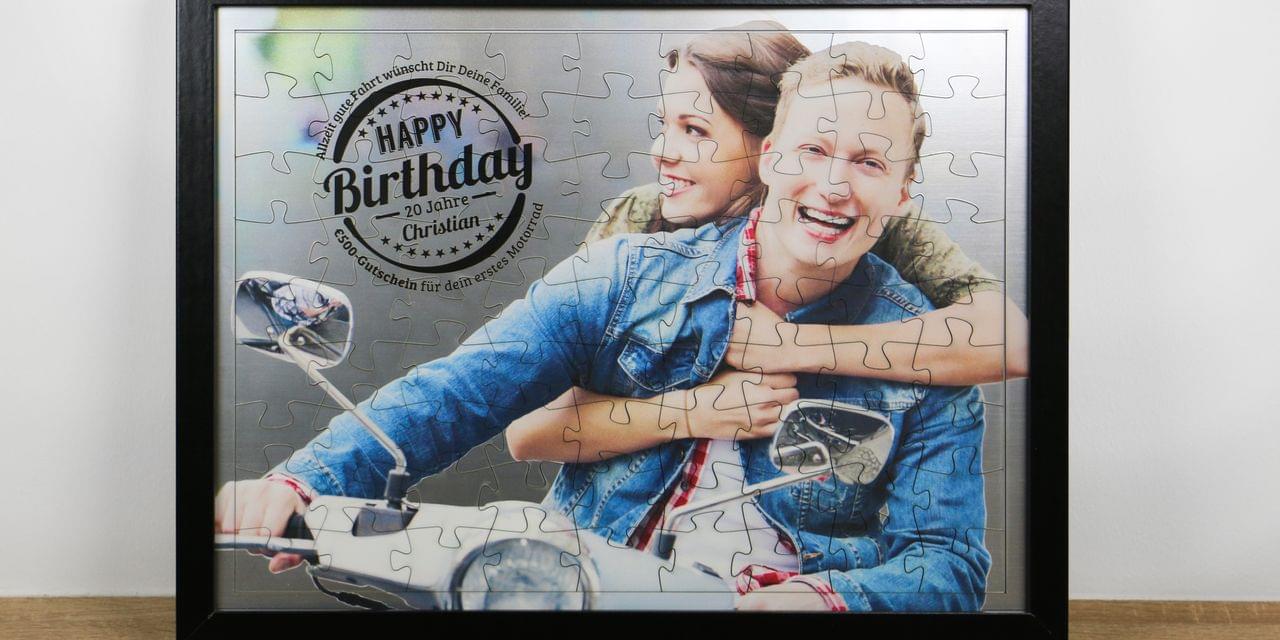

Digitalno odštampana slagalica sa gravurom po želji

Detaljna uputstva

print & cut puzzle

Naučite kako da napravite personalizovanu slagalicu  od našeg  novog materijala iz serije Digital Print koristeći naš vodič i šablon koji se nalazi u nastavku.

Priprema

Potrebni materijal
  • 1/2 ploče TroLase Metallic, mat brušeni aluminijum/crni 1,6 mm
  • 1/2 ploče TroLase ADA Polarno bela 1,6 mm
  • Ram za slike 30 x 40 mm
  • Materijal za pokrivanje radnog stola (npr. papir)
Mašina koja se koristi

Ovaj uzorak se može proizvesti bilo kojom mašinom za lasersko graviranje iz serije Speedy.

Saveti

Za kreiranje delova slagalice koristili smo besplatni softver. Na internetu možete da pronađete brojne dobavljače.

puzzle-digital-print-series.zip

ZIP

Preuzmite odmah

Detaljni vodič

Step 1

1. korak: Kreirajte dizajn za štampu i laser

Preuzmite našu grafiku ili napravite sopstveni dizajn. Savete i trikove za pravljenje grafike za seriju Digital možete da pronađete ovde.

Zatim pošaljite datoteku za graviranje i sečenje slagalice laseru.

Podešavanja štampanja

Način rada Rezolucija Isečena linija
Standardno 600 dpi nijedan
Poluton Ostalo
Boja Optimizovane geometrije, prvo unutarnje geometrije
Step 2

2. korak: Laserski proces slagalice

® za podešavanja graviranja. Zbog složene geometrije delova slagalice, prilagodili smo parametre sečenja. (Parametri se mogu razlikovati u zavisnosti od mašine koja se koristi i raspoložive snage lasera.) Zatim odštampani list lasera serije Digital Print stavite na rešetku za sečenje akrila lasera Trotec. Gravirajte i isecite dizajn.

Važno:

Gravirajte od dna prema vrhu. To će sprečiti skupljanje prašine na urezanim delovima.
Uzmite list papira i stavite ga ispod isečene slagalice tako da možete odjednom ukloniti sve delove iz lasera.

LASERSKI PARAMETRI

Boja Proces  Snaga (%) Brzina (%) ppi/Hz
Crna Graviranje sa CO2 40 100 600
Crvena Sečenje sa CO2 32 0.8 5000
Plava Sečenje sa CO2 60 1.62 5000
Prolazi Air Assist Z-pomak Napredno
1 uključeno +1.5 mm Visok kvalitet
1 uključeno - -
1 uključeno - -
Step 3

3. korak: Grafička osnovna ploča

Osnovna ploča je neophodna za prikaz slagalice u okviru. Pošaljite grafiku laseru koristeći dole navedena podešavanja.

Podešavanja štampanja

Način rada Rezolucija Isečena linija
Standardno 1000 dpi nijedan
Poluton Ostalo
Boja -
Step 4

4. korak: Laserski proces osnovne ploče

Zatim materijal TroLase ADA stavite na rešetku za sečenje akrila i isecite ga.

LASERSKI PARAMETRI

Boja Proces Snaga (%) Brzina (%) ppi/Hz
crvena Sečenje sa CO2 65 2 1000
Prolazi Air Assist Z-pomak Napredno
1 uključeno - -

SAVETI:

Koristili smo standardne laserske parametre optimizovane za brzinu za materijal TroLase ADA u softveru JobControl®.

Step 5

5. korak: Čišćenje i sklapanje

SAVET:

Ako nakon završetka obrade materijal ostavite u laseru sa aktiviranim vakuumom, delovi će ostati u istom položaju tokom čišćenja.

Nakon graviranja, očistite slagalicu vlažnom krpom.

inspiration laser cutting puzzle

Inspiration

  • Make a bigger base plate and use the new Trotec signage mounting devices to mount the puzzle on the wall. In this case, you could put double-sided adhesive tape on the printed plate before cutting.
  • Print general atmospheric pictures (e.g. sunsets, sandy beaches, flowers,...) on stock and engrave them afterward according to your customers' requirements.
