Turbina eolica Laser
I materiali TroCraft Eco e TroGlass di Trotec sono perfetti per la realizzazione di modellini architettonici. Costruite questa turbina o girandola con le pale mobili completando i pochi passaggi descritti nelle seguenti istruzioni.
![Taglio laser turbina eolica](/static_processed/86c55a5221f1349eb5eb2f89ce64b2aa/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-moving-windmill.jpg","edits":{"resize":{"width":1280,"height":640,"fit":"cover"}}})
Preparazione
Materiale richiesto
- 1 foglio di TroCraft Eco 3 mm
- 1 foglio di TroCraft Eco 1 mm
- 1/4 foglio di TroGlass Black Satins 3mm
- Materiale per coprire il piano di lavoro
Macchinario utilizzato
- Speedy 360, 80 watt
- Lente da 2"
- Piano aspirato con piano da taglio a nido d'ape e griglia da taglio in acrilico
Ovviamente, è anche possibile realizzare questa applicazione con qualsiasi altro incisore laser della Serie Speedy.
Consigli
- Perché non provare anche altri colori e tipologie di materiali Trotec per ottenere finiture differenti?
Passo dopo passo

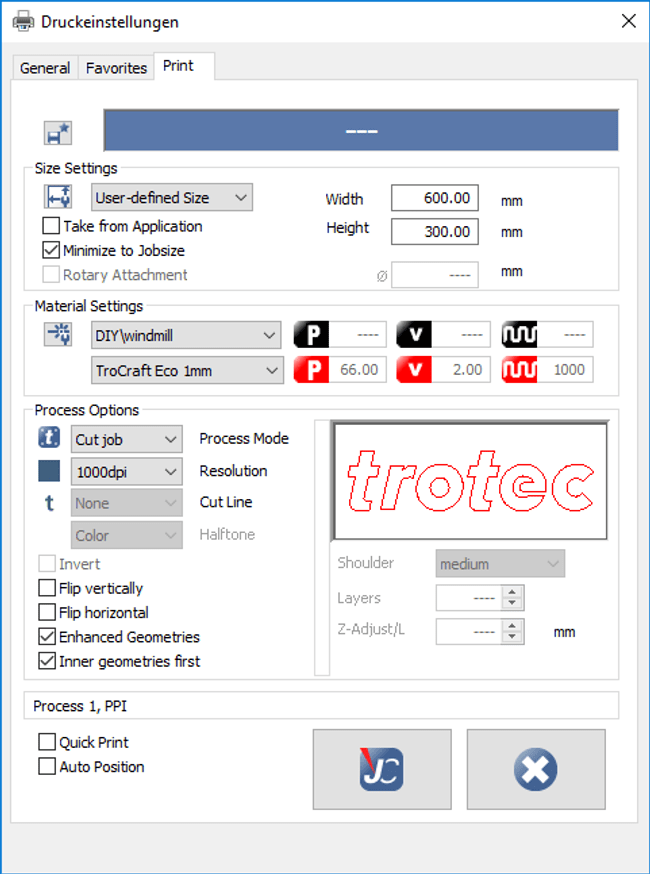

![Impostazioni di stampa TroCraft 1mm](/static_processed/f325c91267f03b1713b500cb7895fde5/trotec-impostazioni-stampa-trocraft-1mm.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/trotec-print-settings-trocraft-1mm.PNG","edits":{"resize":{"width":650,"fit":"cover"}}} "trotec-print-settings-trocraft-1mm.PNG")
Fase 1: File grafico
Importa il file grafico e, se adattala alle tue esigenze. Invia la grafica alla macchina laser con le seguenti impostazioni di stampa:
| Modalità di processo | Risoluzione | Linea di taglio |
|---|---|---|
| File Vettoriale | 1000dpi | nessuna |
| Mezzitoni | Altro |
|---|---|
| Colore | Geometrie migliorate, Gemetrie interne prima |
![Lavorazione Laser modellino turbina](/static_processed/230090cca8d729be35b48f1c282a91e5/diy-lavorazione-laser-modellino-turbina.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/diy-laser-process-windmill.jpg","edits":{"resize":{"width":650,"fit":"cover"}}} "diy-laser-process-windmill.jpg")
Fase 2: Lavorazione Laser TroCraft Eco (1mm)
Posa il TroCraft Eco sul piano da taglio a nido d'ape della macchina e copri il resto della superficie di lavoro per ottenere la massima aspirazione. Tieni presente che i parametri possono variare in base alla macchina utilizzata e alla potenza laser disponibile.
| Colore | Processo | Potenza output % | Velocità % | ppi/Hz |
|---|---|---|---|---|
| Rosso | Taglio CO2 | 66 | 2 | 1,000 |
| Passate | Air Assist | Z offset | Avanzate |
|---|---|---|---|
| 1 | On | 0mm | - |
Consiglio:
Per ottenere un taglio netto quando si lavora con TroCraft Eco, ti consigliamo l'utilizzo di un ugello piccolo.

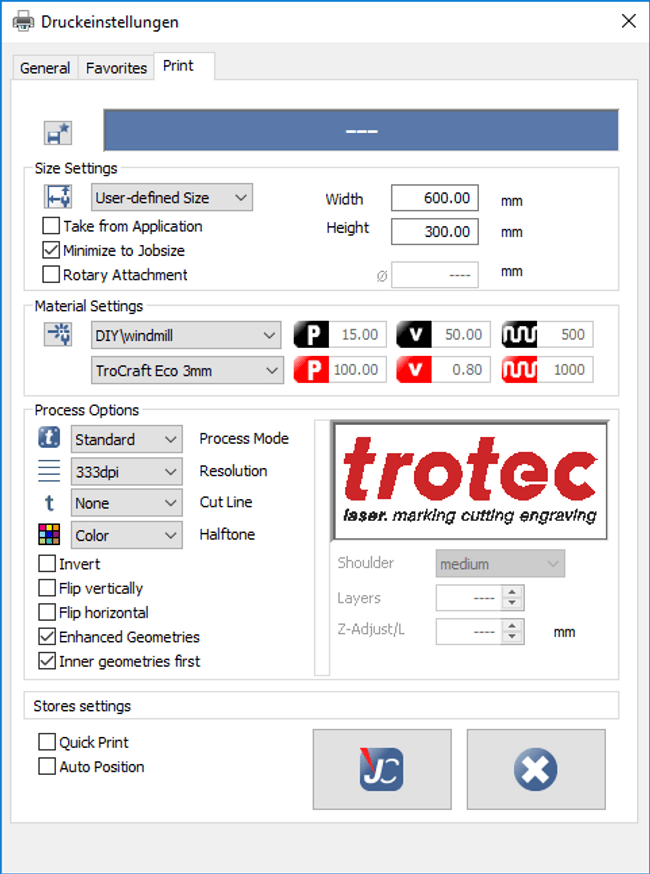

![Impostazioni di stampa TroCraft 3mm](/static_processed/13eb1fcc03beb829828fd97e0cbfdeb6/trotec-impostazioni-stampa-trocraft-3mm.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/trotec-print-settings-trocraft-3mm.PNG","edits":{"resize":{"width":650,"fit":"cover"}}} "trotec-print-settings-trocraft-3mm.PNG")
Fase 3: Stampa della girandola con il Laser
Invia la grafica per la colonna della turbina alla tua macchina laser con le seguenti impostazioni:
| Process Mode | Risolzuione | Linea di taglio |
|---|---|---|
| Standard | 333dpi | Nessuna |
| Mezzitoni | Altro |
|---|---|
| Colore | Geometrie migliorate |
![Taglio laser TroCraft per turbina funzionante](/static_processed/770b14b45a7626518597ce6059e049a9/taglio-laser-trocraft-turbina.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-trocraft-windmill.jpg","edits":{"resize":{"width":650,"fit":"cover"}}} "laser-cutting-trocraft-windmill.jpg")
Fase 4: Lavorazione Laser TroCraft Eco (3mm)
Lay the 3mm thick TroCraft Eco on the honeycombe cutting table in your laser, and cover the rest of the working area again. Then send the file to the laser with the following settings. The laser parameters may change depending on the machine used and the available laser power.
Parametri Laser: Incisione
| Colore | Processo | Potenza % | Velocità % | ppi/Hz |
|---|---|---|---|---|
| Nero | Incisione CO2 | 15 | 50 | 500 |
| Passate | Air Assist | Z offset | Avanzate |
|---|---|---|---|
| 1 | on | 0mm | Alta qualità |
Parametri Laser: Taglio
| Colore | Processo | Potenza % | Velocità % | ppi/Hz |
|---|---|---|---|---|
| Rosso | Taglio CO2 | 100 | 0.8 | 1,000 |
| Passate | Air Assist | Z-offset | Avanzate |
|---|---|---|---|
| 1 | On | 0mm | - |
![Impostazioni di stampa TroGlass 3mm](/static_processed/3350dbf95c32f025e816efbf048c79fa/impostazioni-stampa-troglass-3mm.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/print-settings-troglass-3mm.PNG","edits":{"resize":{"width":650,"fit":"cover"}}} "print-settings-troglass-3mm.PNG")
Fase 5: Stampa la base con il Laser
Invia il grafico per la base della girandola realizzata con TroGlass, utilizzando le seguenti impostazioni sul tuo Trotec Laser:
| Modalità di processo | Risoluzione | Linea di taglio |
|---|---|---|
| Standard | 500dpi | Nessuna |
| Mezzitoni | Altro |
|---|---|
| Colore | Geometrie migliorate, geometrie interne prima |
![Taglio laser acrilico TroGlass Nero](/static_processed/02640104ffc4b752f3b39b70f3be9695/taglio-laser-acrilico-troglass-nero.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-acrylic-troglass-black.jpg","edits":{"resize":{"width":650,"fit":"cover"}}} "laser-cutting-acrylic-troglass-black.jpg")
Fase 6: Lavorazione Laser TroGlass Black Satins
Sostituisci il piano da taglio a nido d'ape per quello in acrilico ed inserisci il materiale TroGlass nel laser Trotec
Parametri Laser: Incisione
| Colore | Processo | Potenza % | Velocità % | ppi/Hz |
|---|---|---|---|---|
| Nero | Incisione CO2 | 20 | 50 | 500 |
| Passate | Air Assist | Z offset | Avanzate |
|---|---|---|---|
| 1 | On | 0.5mm | Alta Qualità |
Parametri Laser: Graffiatura
| Colore | Processo | Potenza % | Velocità % | ppi/Hz |
|---|---|---|---|---|
| Rosso | Taglio CO2 | 50 | 0.4 | 5,000 |
| Passate | Air Assist | Z offset | Avanzate |
|---|---|---|---|
| 1 | On | 0mm | - |
Consiglio:
Cambia e utilizza l'ugello grande. Questa è la scelta migliorare per le lavorazioni con TroGlass.
![Assemblaggio modellino](/static_processed/5626fa70cd5f13f3fb8a75fff301eb27/assemblaggio-taglio-laser-turbina-eolica.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/assembly-laser-cut-windmill.jpg","edits":{"resize":{"width":650,"fit":"cover"}}} "assembly-laser-cut-windmill.jpg")
Fase 7: Assemblaggio
Ora hai le 4 parti della girandola davanti a te.
Innanzitutto inserisci il pilastro della turbina eolica nella base, appendi il componente della lama e fissalo con l'ausilio del cerchio piccolo di TroGlass.
Dovrebbe essere premuto così strettamente che la turbina eolica può girare agevolmente.
La turbina eolica mobile realizzata con la gamma di materiali Trotec è ora pronta.
![ispirazione taglio laser turbina eolica](/static_processed/e24c0006614ffb003ce00774d1cbecfa/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-windmill-inspiration.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
Ispirazione
- As an alternative to the "Don Quijote" wind turbine, you can also cut a system with modern, three-bladed blades
- Change it up and use a different color TroGlass if you like it more colorful.
- We recommend that you glue the fastening loop from TroGlass.
