Modellino di aeroplano tagliato e inciso al laser
Ti mostriamo come realizzare un kit per costruire un modellino di aeroplano in legno con il tuo laser Trotec, che piacerà sicuramente a grandi e piccini.
Preparazione
Materiale necessario
- Abbiamo utilizzato due diversi tipi di legno:
* 1 foglio di legno impiallacciato di ciliegio da 3 mm
* 1 foglio di legno impiallacciato di noce da 3 mm - Materiale per coprire il piano d'incisione (es. carta)
- Nastro adesivo
Laser utilizzato
- Speedy 360
- 80 Watts con lente da 1.5"
Per questa applicazione puoi utilizzare qualsiasi lasercut della Serie Speedy.
Importante
- Utilizza la griglia di taglio in alluminio, che minimizza il rischio di riflessi del laser.
- La lente da 1.5" produce meno kerf rispetto alla lente da 2".
![](/static_processed/779a42fec1f633f3f48e0d2b350f2c2b/aeroplano-in-legno.pdf?{"image":"https://backend.troteclaser.com/static/_processed_/2/8/csm_wooden-airplane-3mm_2f57052c7a.png","edits":{"resize":{"width":630,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Passo dopo passo
![Modello di biplano in legno tagliato al laser, realizzato con la macchina per incisione laser Trotec CO₂.](/static_processed/cc4322898123cbf10a35aa29a827f04b/modello-di-biplano-in-legno-tagliato-al-laser-realizzato-con-la-macchina-per-incisione-laser-trotec-co..jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wooden-airplane/lasercut-wooden-airplan.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "lasercut-wooden-airplan.jpg")
Fase 1: Importa /crea il file grafico
Importa il nostro template nel programma di grafica e adattalo secondo le tue esigenze.
Importante:
Il nostro template è stato realizzato per il taglio di materiale da 3 mm. Adatta le dimensioni dei connettori a seconda dello spessore del legno che utilizzi.
Impostazioni di stampa
| Process mode | Resolution | Cut line |
|---|---|---|
| Standard | 500 dpi | none |
| Halftone | Others |
|---|---|
| color | enhanced geometries, inner geometries first |
![Modello di aereo in legno tagliato al laser e realizzato con la macchina per incisione laser Trotec](/static_processed/af65c28c599c73284535b302017ecb78/modello-di-aereo-in-legno-tagliato-al-laser-e-realizzato-con-la-macchina-per-incisione-laser-trotec.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wooden-airplane/components-lasercut-airplane.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "components-lasercut-airplane.jpg")
Fase 2: lavorazione laser
Posiziona il legno nel laser e copri il resto del piano per assicurare la massima potenza di aspirazione. Incidi e taglia le varie parti del modellino.
Parametri Laser
| Color | Process | Power (%) | Speed (%) | ppi/Hz |
|---|---|---|---|---|
| black | engraving CO2 | 70 | 50 | 500 |
| red | cut CO2 | 100 | 1 | 1000 |
| Passes | Air Assist | Z-Offset | Advanced |
|---|---|---|---|
| 1 | on | +6 | High quality |
| 1 | on | - | - |
CONSIGLI:
- Abbiamo utilizzato i parametri laser standard di JobControl ottimizzati per la velocità
- Il database dei materiali di JobControl possono essere scaricati da qui www.troteclaser.com
- Maggiore z-offset positivo impostiamo, più scura saranno i risultati di incisione, ma diminuiscono i dettagli. Per risultati ottimali raccomandiamo un valore di z-offset da +4 a massimo +6 mm.
- Tagliando tutti i pezzi da entrambe le tipologie di legno, vi permette di ottenere due modellini in un colpo solo.

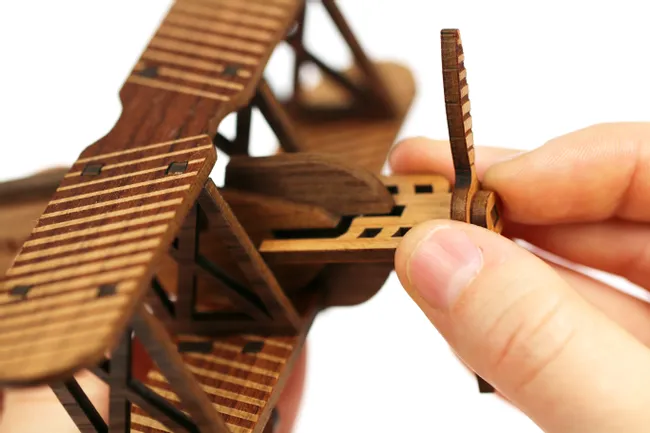

![Assemblaggio di un dettagliato modello di aereo in legno tagliato con la fresa laser Trotec CO₂.](/static_processed/e4e15291feb21008de677822e71561ef/assemblaggio-di-un-dettagliato-modello-di-aereo-in-legno-tagliato-con-la-fresa-laser-trotec-co..jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wooden-airplane/wooden-airplane.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "wooden-airplane.jpg")
Fase 3: lavorazioni successive
Pulisci la superficie e i bordi dalla polvere con un panno umido. Assembla l'aeroplano e incollane i pezzi con della colla per legno se lo ritieni necessario.
CONSIGLI:
- L'elica si muove e durante la rotazione l'incisione crea un effetto ottico molto particolare.
- Pulisci il materiale direttamente nella macchina dopo il taglio. Ciò ti permette di strofinare l'intera area in poco tempo.
![La lampadina illuminata su sfondo blu simboleggia l'innovazione dell'incisione laser.](/static_processed/45b7385419c439a7634ab1eb2a71c939/la-lampadina-illuminata-su-sfondo-blu-simboleggia-l'innovazione-dell'incisione-laser..jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/laser-engraving-machine-applications-380x190-8f7.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Ispirazioni
- Se vuoi dare in regalo l'aeroplano, puoi personalizzare l'aeroplano con il nome della persona a cui desideri regalarlo sulla fusoliera o sulle ali.
- Combinare differenti tipi di legno conferisce all'aeroplano un aspetto molto particolare.
