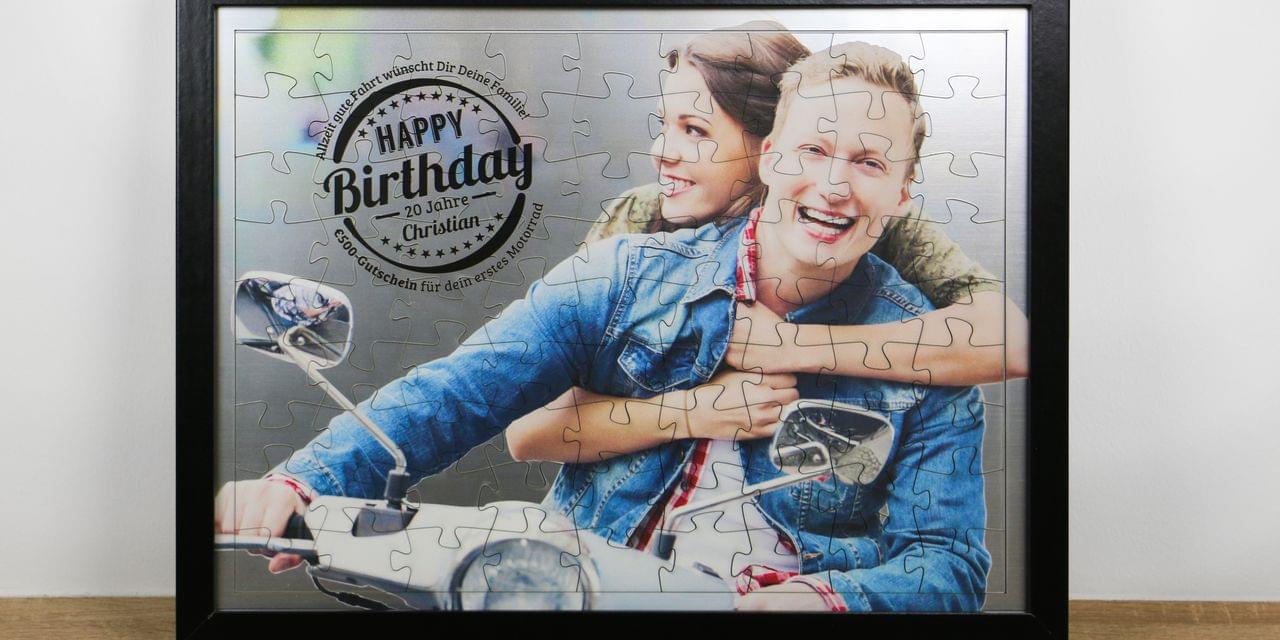

Puzzle yang dicetak secara digital dengan ukiran satuan
Petunjuk langkah demi langkah
Pelajari cara membuat puzzle khusus dari bahan Digital Print Series menggunakan panduan dan templat kami berikut ini.
Persiapan
Bahan yang diperlukan
- 1/2 sheet TroLase Metallic, matte brushed Aluminum/Black 1.6 mm
- 1/2 sheet TroLase ADA Kutub Putih 1.6 mm
- Bingkai Foto 30 x 40 mm
- Bahan untuk menutupi meja kerja (mis. Kertas)
Mesin yang digunakan
- Speedy 400, 120 Watt
- Lensa 2"
- Meja vakum
- kisi pemotongan akrilik
This sample can be produced with any of the machines from the laser pengukir seri Speedy.
Tips
Kami menggunakan perangkat lunak gratis untuk membuat potongan puzzle. Anda dapat menemukan banyak penyedia perangkat lunak tersebut di internet.
Langkah demi Langkah
![print settings laser material dps](/static_processed/3221d185470ee1f615e1a852bdb59136/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/print-settins-laser-material-dps.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "print-settins-laser-material-dps.jpg")
Langkah 1: Buat desain cetakan dan pelaseran
Unduh gambar kami atau buat desain sendiri. Tip dan Trik tentang cara membuat grafis untuk Digital Print Series dapat ditemukan di sini.
Kemudian, kirim file puzzle yang diukir dan dipotong ke laser.
Pengaturan cetak
| Mode proses | Resolusi | Garis pemotongan |
|---|---|---|
| Standar | 600 dpi | tidak ada |
| Halftone | Lainnya |
|---|---|
| Warna | Geometri optimal, Dahulukan geometri bagian dalam |
![laser engraving puzzle](/static_processed/bddf93fa9f7e5ddb4dd69e90cee17af8/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/laser-engraving-puzzle.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-engraving-puzzle.jpg")
Langkah 2: Proses pelaseran puzzle
Kami menggunakan parameter standar TroLase dengan kualitas optimal dari JobControl® untuk pengaturan ukiran. Karena geometri yang kompleks dari potongan puzzle, kami mengadaptasi parameter pemotongan. (Parameter mungkin bervariasi tergantung pada mesin yang digunakan dan daya laser yang tersedia.)
Selanjutnya, letakkan lembar cetak Digital Print Series pada kisi pemotongan akrilik Trotec Laser Anda. Ukir dan potong desain.
PARAMETER LASER
| Warna | Proses | Daya (%) | Kecepatan (%) | ppi/Hz |
|---|---|---|---|---|
| hitam | Ukiran CO2 | 40 | 100 | 600 |
| Red | Pemotong CO2 | 32 | 0.8 | 5000 |
| Biru | Pemotong CO2 | 60 | 1.62 | 5000 |
| Passes | Air Assist | Z-Offset | Tingkat Lanjut |
|---|---|---|---|
| 1 | on | +1.5 mm | Kualitas Tinggi |
| 1 | on | - | - |
| 1 | on | - | - |
Penting:
Mengukir dari bawah ke atas (Pengaturan Plat - Plat di JobControl®). Ini mencegah debu mengumpul di area yang berukir.
Ambil selembar kertas dan letakkan di bawah potongan puzzle sehingga Anda dapat mengambil semuanya dari laser sekaligus.
![print settings laser material ada](/static_processed/619fb00805b1f1976121edddbeeff8b8/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/print-settings-ada.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "print-settings-ada.jpg")
Langkah 3: Grafis pelat dasar
Pelat dasar diperlukan untuk menampilkan puzzle dalam bingkai. Kirim gambar ke laser menggunakan pengaturan di bawah ini.
Pengaturan cetak
| Mode proses | Resolusi | Garis pemotongan |
|---|---|---|
| Standar | 1000 dpi | tidak ada |
| Halftone | Lainnya |
|---|---|
| Warna | - |
![base plate puzzle](/static_processed/9504e922026fbd6f09730e7da45786ee/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/base-plate-puzzle.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "base-plate-puzzle.jpg")
Langkah 4: Proses pelaseran pelat dasar
Langkahnya adalah menempatkan TroLase ADA pada kisi pemotong akrilik dan memotongnya.
PARAMETER LASER
| Warna | Proses | Daya (%) | Kecepatan (%) | ppi/Hz |
|---|---|---|---|---|
| red | Pemotong CO2 | 65 | 2 | 1000 |
| Passes | Air Assist | Z-Offset | Tingkat Lanjut |
|---|---|---|---|
| 1 | on | - | - |
TIPS:
Kami menggunakan kecepatan standar optimal dari parameter laser untuk TroLase ADA di JobControl®.
![laser speedy puzzle](/static_processed/a1e88afaf948e6eb5f6bef3e70c8e44f/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/laser-speedy-puzzle.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-speedy-puzzle.jpg")
Langkah 5: Pembersihan dan Perakitan
Setelah ukiran, bersihkan puzzle menggunakan kain lembap.
TIP:
Jika Anda meninggalkan bahan dalam laser dengan vakum diaktifkan setelah Anda selesai memproses, bagian-bagiannya akan tetap berada dalam posisinya selama pembersihan.
![inspiration laser cutting puzzle](/static_processed/16bfcd9467a455068f538c9360d4fc2d/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/digitally-printed-puzzle/inspiration-laser-cutting-puzzle.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Inspirasi
- Buat pelat dasar lebih besar dan gunakan Perangkat pemasangan signage Trotec yang baru untuk memasang puzzle di dinding. Dalam hal ini, Anda dapat memasang selotip perekat dua sisi di pelat yang dicetak sebelum memotong.
- Cetak gambar atmosfer umum (mis. matahari terbenam, pantai berpasir, bunga,...) pada stok dan mengukirnya setelahnya sesuai dengan untuk kebutuhan pelanggan Anda.
