Balpennendisplay
Stapsgewijze instructies en sjablonen
![](/static_processed/b5316f534b17e3939451ef70cca1f1ed/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/ball-pen-display/acrylic-mdf-display.jpg","edits":{"resize":{"width":1280,"height":640,"fit":"cover"}}})
Gebruik onze template voor het maken van deze display. Pas de afmetingen aan voor uw pennen en start de productie. Graveermaterialen zijn beschikbaar in de webshop van Trotec.
Voorbereiding
Vereiste materialen
- 1/2 plaat MDF 600 x 300 x 6mm
- 1/2 plaat MDF 600 x 300 x 6mm met dubbelzijdige kleeffolie
- 1/2 plaat TroGlass Color Gloss 3mm met dubbelzijdige kleeffolie
- Rest van TroLase Light
Gebruikte machine
- Speedy 400
- 100 Watt
- 2" lens
Voor deze sample kunt u lasermachines uit de Speedy laser serie gebruiken (Speedy 360 of groter).
Tips
- Snijd het MDF op de aluminium snijtafel. Voor het acrylaat gebruikt u de acrylaat snijtafel of de acrylaat lamellentafel
- De elleptische vorm onder de rechthoek helpt u dikte variaties te compenseren voor het materiaal. De elleptische vorm maakt de inkeping flexibeler.
Stap voor stap
![](/static_processed/3c73f8109be6cb83e94339daa75cb496/printinstellingen-lasersoftware.JPG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/ball-pen-display/print-settings-laser-software.JPG","edits":{"resize":{"width":650,"fit":"cover"}}} "print-settings-laser-software.JPG")

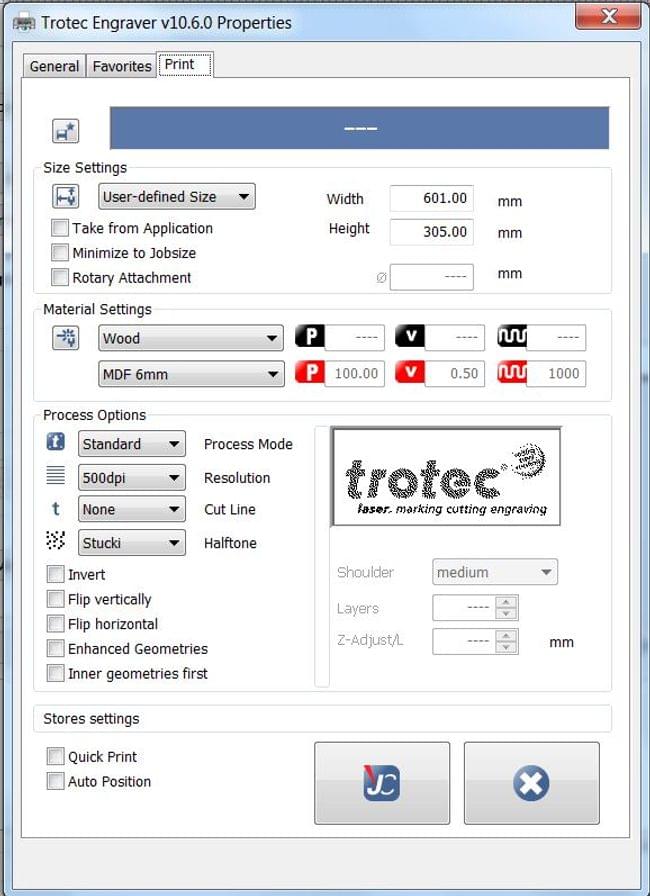

Stap 1: Importeer /creëer het ontwerp
Importeer ons ontwerp in uw grafische programma en verander het naar uw wens.
Printinstellingen
| Bewerkingsmodus | Resolutie | Snijlijn |
|---|---|---|
| Standaard | 500 dpi | geen |
| Halftone | Anders |
|---|---|
| Zwart & Wit |
![](/static_processed/dc26035ade2224f5a63e978fcc38de29/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/ball-pen-display/acrylic-mdf-display.jpg","edits":{"resize":{"width":650,"fit":"cover"}}} "acrylic-mdf-display.jpg")
Stap 2: Laserbewerking
Snij alle onderdelen uit het MDF using op de aluminium snijtafel. Snijd en graveer vervolgens het acrylaat op de acrylaatsnijtafel of de acrylaat lamellentafel om reflectie op het materiaal te voorkomen. Snijd uiteindelijk de letters uit TroLase Lights.
Laserinstellingen:
| Materiaal | Kleur | Bewerking | Vermogen(%) | Snelheid(%) |
|---|---|---|---|---|
| MDF | rood | Snijden CO2 | 100 | 0.5 |
| Acrylaat | rood | Snijden CO2 | 95 | 1 |
| TroLase Lights | rood | Snijden CO2 | 17 | 2 |
| ppi/Hz | Passages | Air Assist | Z-Offset | Advanced |
|---|---|---|---|---|
| 1000 | 1 | aan | - | - |
| 1000 | 1 | uit | - | - |
| 1000 | 1 | uit | - | - |
Info:
- We hebben de standaard laserinstellingen van JobControl® gebruikt 'optimized for speed'
- De materiaalinstellingen van JobControl® kunnen gedownload worden via www.troteclaser.com
![](/static_processed/351f4c03eb85bb0e1d1381d9c5bcebe8/lasersnijden-nabewerking.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/ball-pen-display/laser-cutting-post-processing.jpg","edits":{"resize":{"width":650,"fit":"cover"}}} "laser-cutting-post-processing.jpg")
Stap 3: Nabewerking
Maak alle onderdelen schoon met een vochtige doek. Lijm de twee MDF onderdelen aan elkaar en voeg het acrylaat onderdeel toe aan de bovenkant. Zorg ervoor dat alle onderdelen exact boven elkaar gepositioneerd worden. Gebruik een hoekstop indien nodig, om verschuiving van de onderdelen te voorkomen. Lijm vervolgens de letters uit TroLase Lights op het acrylaat. Plaats ten slotte de stands in de inkepingen aan de achterkant van de display.
![toepassingen lasergraveermachine](/static_processed/ee8de7d869c2e7fc9c9265d9d19cad53/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/DIY-Inspirations.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
Inspiratie
In plaats van de zelfklevende letters kunt u er ook voor kiezen om direct te graveren op het acrylaat.
