Comment imprimer / traiter au laser à partir d'AI

Alternatives à CorelDraw®

Généralement, la question suivante nous est posée : « Est-ce que je dois vraiment travailler avec CorelDraw® ? Je préférerais travailler mes projets sous un autre programme, comme par exemple Adobe Illustrator®. » Aucun problème, ces instructions vous montrent les plus importants paramètres à respecter.

Étape par étape vers les paramètres optimaux :

Dés le départ, paramétrer les points suivants pour que le laser interprète correctement les informations graphiques.


Pas à pas

Create your graphic in Adobe Illustrator

Étape 1 : Créez votre graphique

Utilisez les paramètres suivants dans Adobe Illustrator® :

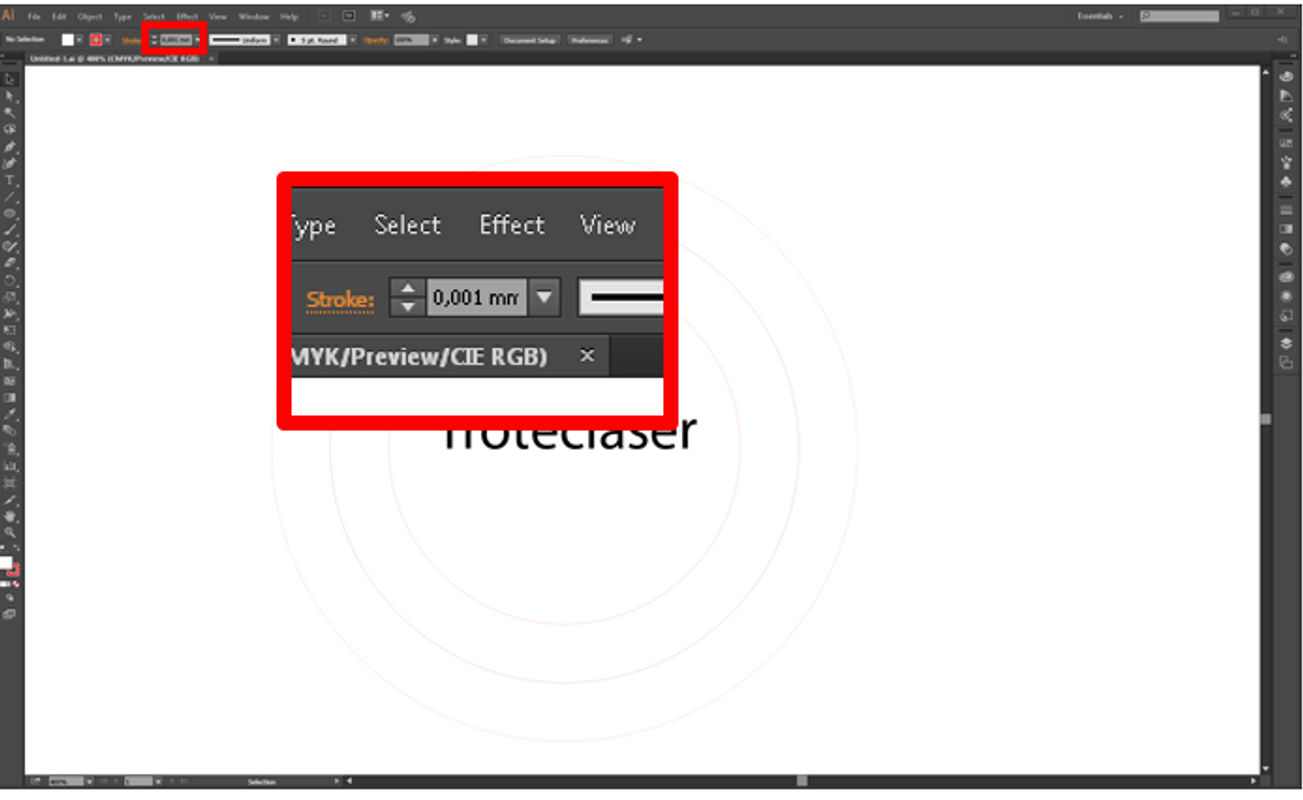

  • La largeur du trait pour les lignes de coupe doit être de 0,001 mm

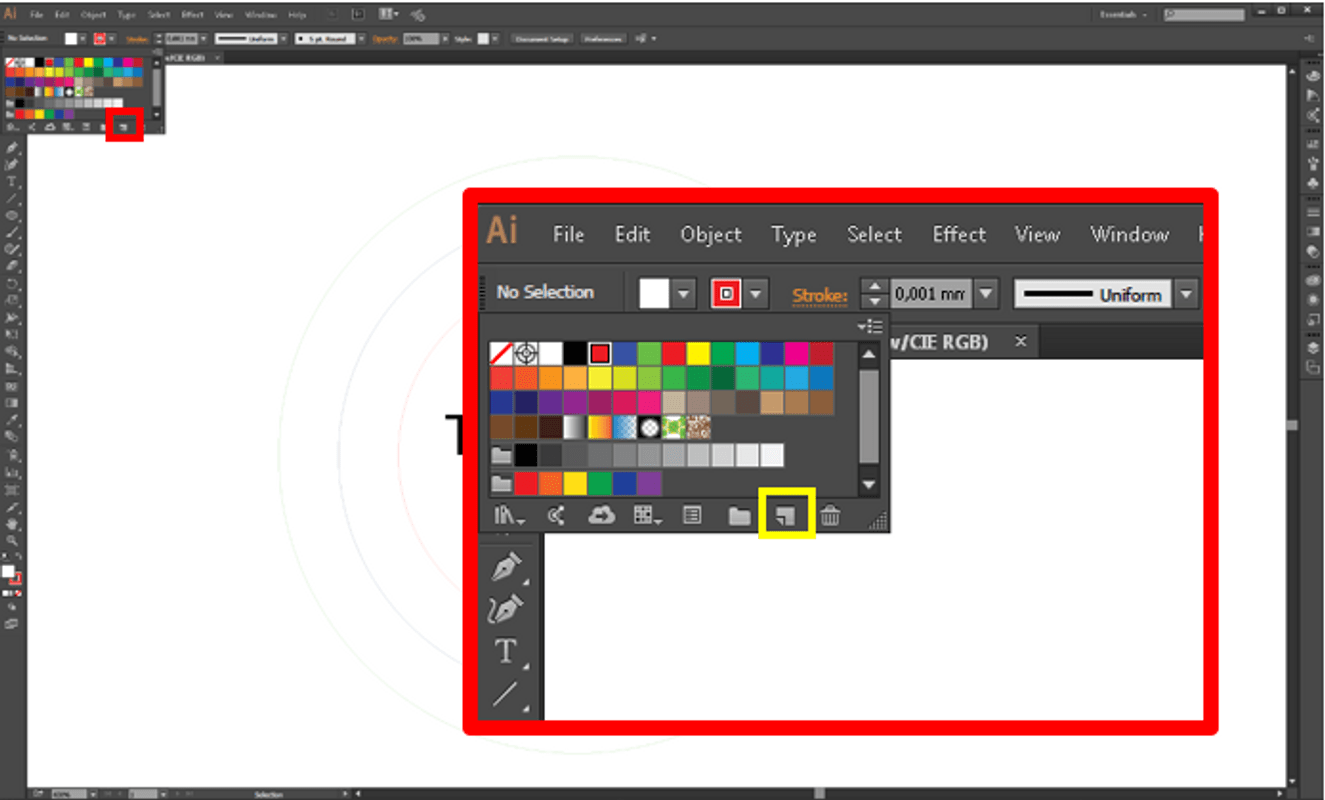

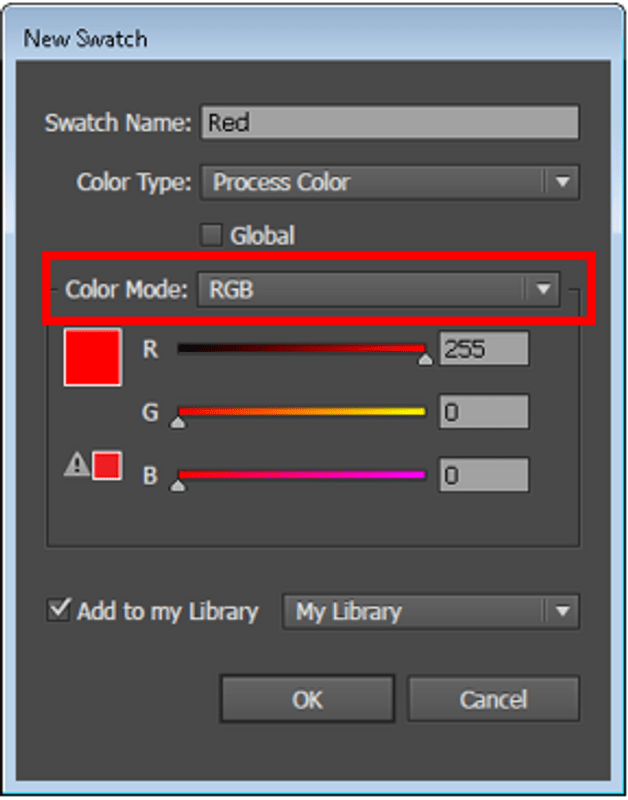

  • Utilisez le jeu de couleurs RGB (le même que dans la base de données des matériaux JobControl®)

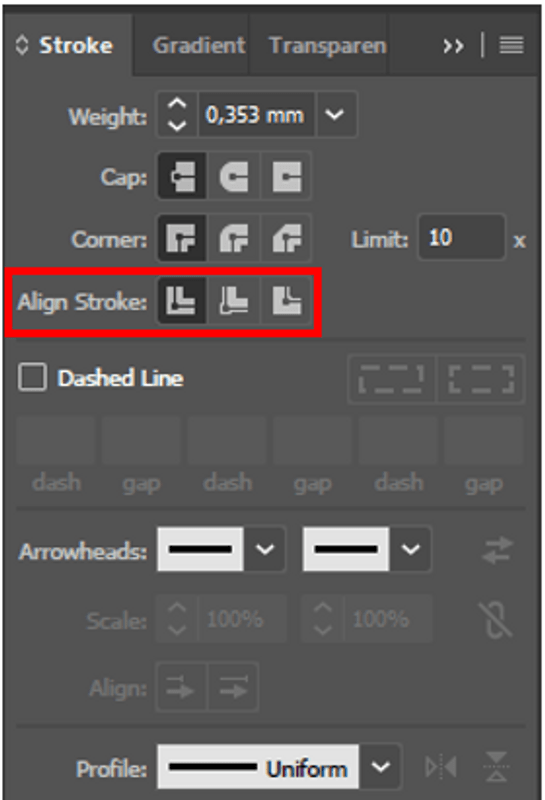

  • Le trait doit être aligné au centre

Étape 2 : Continuer vers la boîte de dialogue de l'imprimante

Maintenant votre design est prêt, et vous souhaitez l'envoyer au laser. Comme pour CorelDraw®, Adobe Illustrator® communique aussi avec le laser par le biais de la boîte de dialogue de l'imprimante.
Cliquez sur « Imprimer » (Print), et la fenêtre d'impression d'Adobe Illustrator® s'ouvre. Dans la section « Sortie » (Output), assurez-vous que RGB a été sélectionné comme jeu de couleurs.
Ensuite cliquez sur « Réglage » (Setup), et la boîte de dialogue classique s'ouvre.


boîte de dialogue d'impression illustrator

Étape 3 : Sélectionnez le graveur Trotec et ajuster les paramètres laser

Sélectionnez maintenant le graveur Trotec et cliquez sur « Préférences » (Preferences) ou « Paramètres » (Settings). Ici, vous pouvez ajuster les paramètres d'impression pour votre laser.


Adobe Illustrator: Set printing parameters

Étape 4 : Réglez les paramètres d'impression

  • Réglez la taille : La largeur et la hauteur doivent être plus grandes ou égales à la taille du graphique
  • Cochez « Réduire à la taille de la tâche » (Minimize to Jobsize) si vous souhaitez seulement imprimer les zones visibles de la tâche.
  • Choisissez les paramètres du matériau dans la base de données des matériaux.
  • Cliquez sur le bouton du logo Job Control pour imprimer

Étape 5 : JobControl®

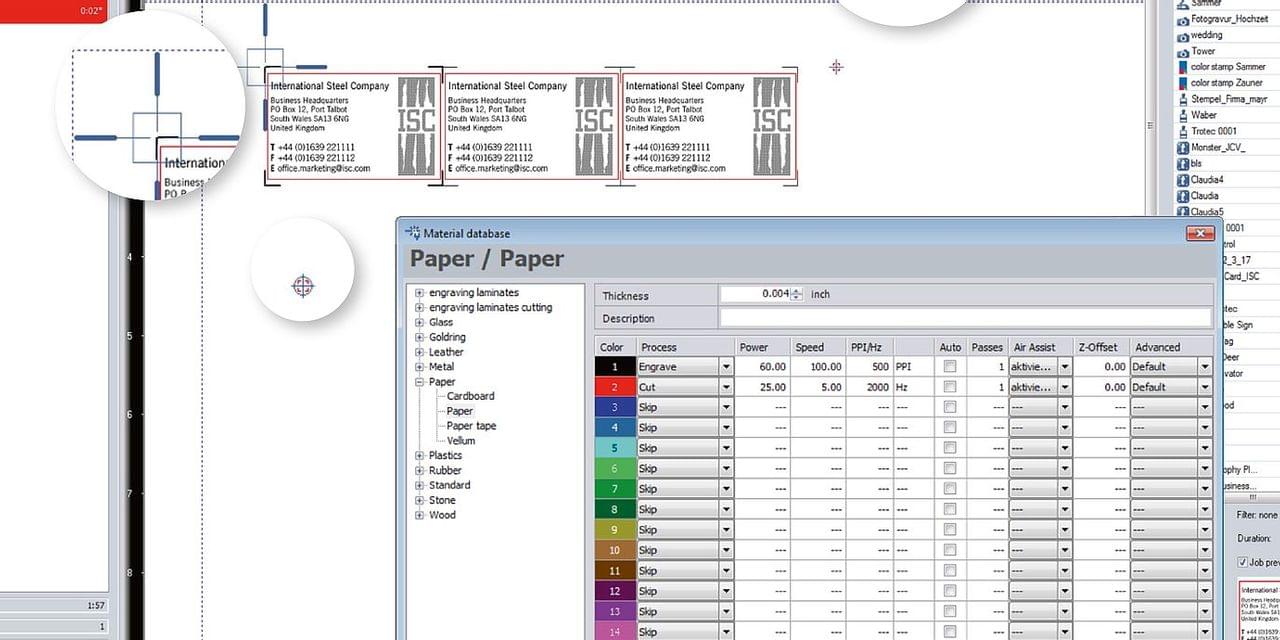

Dans la fenêtre JobControl®, vous pouvez voir la plaque et sélectionner votre tâche actuelle (ou d'anciennes tâches) dans le menu à droite et la positionner comme vous le souhaitez sur la plaque.

Vous trouverez de plus amples informations au sujet de JobControl® ici.
