Crear plantillas para grabados múltiples

Grabar varios objetos a la vez

Bandeja para colocar bolígrafos cortada con láser

¿Porqué hacer plantillas para grabar objetos con láser?

Las plantillas son una herramienta extremadamente útil para grabar con láser varias piezas a la vez, ahorrando tiempo y asegurándonos que los resultados son perfectos. Aprenda a hacer plantillas para grabar llaveros, bolígrafos o cualquier objeto pequeño, con máxima precisión.

Descubra las grabadoras láser de Trotec


¿Qué material usar para hacer plantillas?

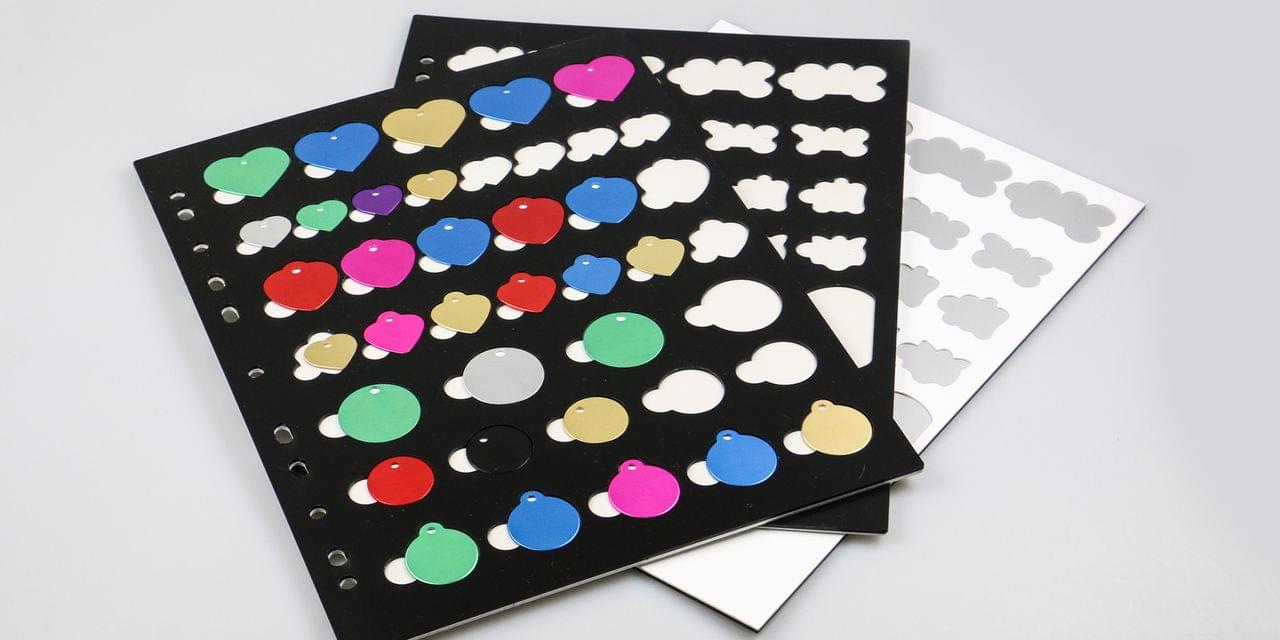

Bandeja para grabar objetos con láser

En general, se puede usar cualquier material que se pueda cortar con el láser. TroLase es una buena opción para esto, ya que es resistente y económico. Es un material estable, fácil de procesar y está disponible en muchos colores, tamaños y grosores.

Es muy importante tener en cuenta el grosor de las piezas que queremos grabar con láser. Para objetos delgados, por ejemplo, etiquetas de aluminio o llaveros planos, use material plano como material para la plantilla, de modo que después pueda extraer rápida y fácilmente las piezas. Para piezas más gruesas, como bolígrafos, el material de la plantilla también necesita ser más grueso para que las piezas queden bien fijadas.

Ir a la tienda online de materiales de Trotec

¿Cómo crear el diseño de una plantilla?

Cómo crear una plantilla para hacer grabados múltiples a la vez

El diseño depende de la cantidad de objetos que tenga que grabar o marcar habitualmente. Si produce pequeñas cantidades a intervalos regulares, puede adaptar la plantilla a estas cantidades. Si necesita procesar grandes cantidades en un pedido, ajuste la plantilla al área de trabajo de su láser Trotec.

Para cantidades grandes, lo mejor es hacer 2 plantillas idénticas con 2 capas de material, la de arriba con las ranuras de los objetos a grabar y la base lisa, para que sirva de apoyo. De esta forma, mientras una se está grabando en el láser, se pueden quitar o poner los objetos a grabar de la otra, y así ahorrar tiempo.
La base plana no sólo hará que los objetos no se muevan, sino que podrá transportarla dentro y fuera del láser fácilmente. Por lo tanto, la base debe estar hecha de material rígido. Hay que tener cuidado al pegar la plantilla a la base, para que queden perfectamente alineadas.

¿Cómo trazar el contorno de las piezas a grabar?

Trazado de contornos para láser

Trazar correctamente el contorno de las piezas a grabar es decisivo para que la plantilla, y los grabados, salga perfecta.

Variante 1: Medición

Si el contorno de su pieza de trabajo es una forma simple y geométrica, lo mejor es trazar esa misma forma con la herramienta de creación de formas de su programa de diseño.

Variante 2: Escaneo de la pieza de trabajo

Si las piezas tienen ángulos y radios complejos, le recomendamos escanearla. A continuación, importe el archivo escaneado en su programa gráfico y simplemente trace los contornos con el ratón.

Variante 3: Trazar y escanear

Si el objeto es demasiado grande para su escáner, puede transferir los contornos con un lápiz en un pedazo de papel y luego escanearlo. Cuando importa la imagen escaneada a su programa gráfico, puede intentar convertir automáticamente la imagen mediante "vectorización rápida". Sin embargo, le recomendamos que trace los contornos usted mismo, ya que durante la conversión automática se incrustan muchos nodos innecesarios en el contorno.

¿Qué tener en cuenta a la hora de trazar contornos?

Bandeja para grabar llaveros con láser

Al determinar los contornos de los objetos o piezas a grabar, siempre asegúrese de está escaneando o alineando las formas de una manera que queden rectos y que no tenga que girarlos. Así será más fácil alinear el diseño de los contornos y/o los textos, imágenes o códigos que quiera grabar dentro.

Una vez que haya determinado la posición correcta, el tamaño y el contorno en sí, córtelo con láser en un trozo de material de prueba para comprobar que el tamaño es correcto y que el contorno está bien trazado. Meta el objeto a grabar dentro del trozo cortado y si queda bien sujeto, la plantilla está perfecta.

Consejo:
Si el objeto es un colgante, un llavero o tiene alguna muesca, dibújela en el programa de diseño para asegurarse de no poner el grabado encima y obtener resultados perfectos.

Sugerencia:

Puede añadir un corte en semicírculo pegado al contorno, que facilitará sacar los objetos de los Es muy útil añadir un recorte adicional en forma de semicírculo. Esto facilita sacar las piezas del molde.

¿Qué lente es la más adecuada para crear plantillas?

En general, recomendamos utilizar la lente más pequeña posible (1,5 "o 2") para mantener el espacio de corte lo más pequeño posible.

Lentes para láser disponibles


Más sugerencias para crear plantillas

Bandejas a modo de plantillas para grabar objetos con láser
  • Si utiliza un montón de plantillas diferentes, simplemente grabe el nombre del archivo correspondiente en ellas y déjelas en la cola de impresión de JobControl.
  • Marque la esquina superior izquierda en el punto cero de la plantilla para que pueda insertarla rápida y fácilmente.
  • Cuando envíe sus futuros trabajos de grabado al láser, envíe siempre el gráfico completo, incluyendo el contorno exterior de la plantilla. Antes de grabar sus piezas de trabajo, ajuste el color "rojo" a "posicionamiento" en los parámetros de la base de datos de materiales. Esto le facilita comprobar si la plantilla está correctamente colocada en la máquina.
  • Para determinar de forma rápida y fiable la posición deseada para el procesamiento láser, lea nuestras sugerencias y trucos para ayudas de posicionamiento.
